描述
关键技术规格
- 型号：3500/42M（176449-02）
- 通道数量：4 路独立可组态通道
- 传感器输入：电涡流（位移）、速度、加速度、双探头输入
- 测量功能：径向振动、轴向位移、差胀、偏心、REBAM（轴承磨损）
- 分辨率：24 位 Sigma-Delta ADC
- 精度：±0.5% 满量程
- 频率响应：0.5 Hz ~ 30 kHz（依应用而定）
- 供电：24V DC（背板供电），功耗 7.7W（典型）
- 工作温度：0°C ~ +55°C（标准）
- 尺寸（宽 × 高 × 深）：241.3 × 24.4 × 241.8 mm
- 重量：约 0.91 kg
- 认证：CE、CSA、ATEX（依配置）
产品深度介绍

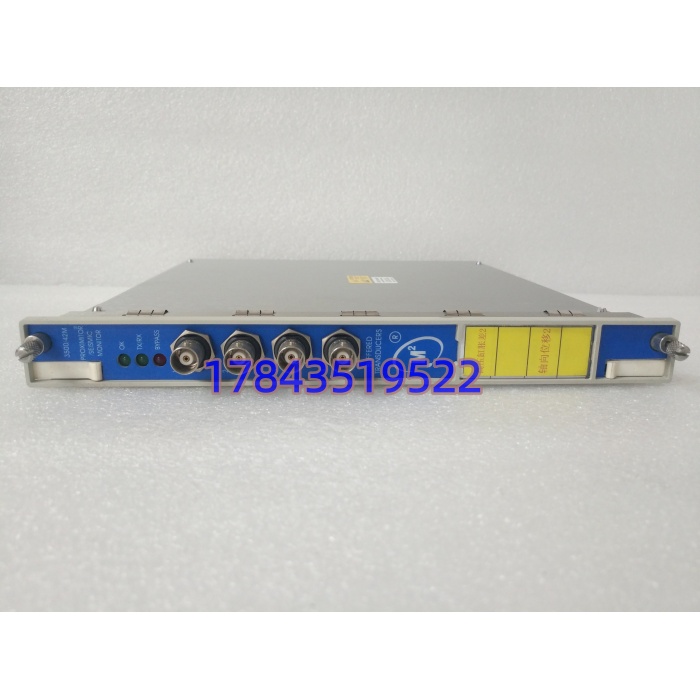

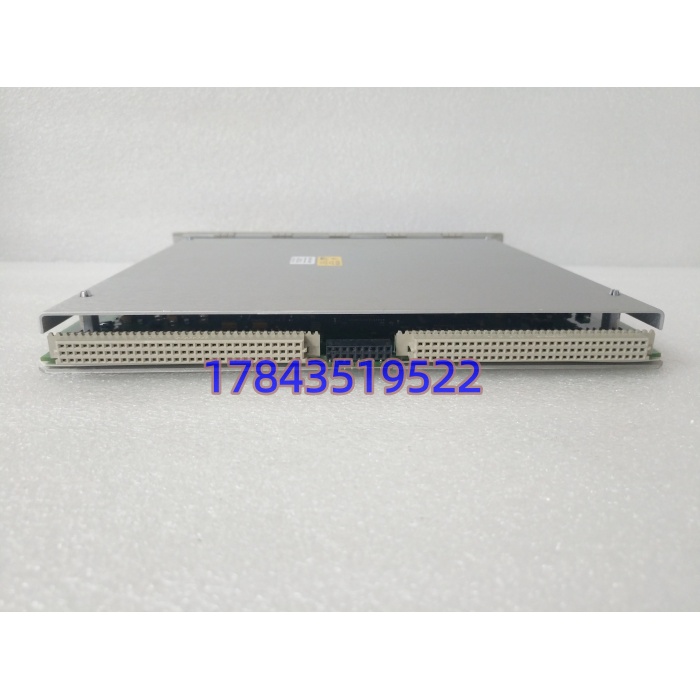

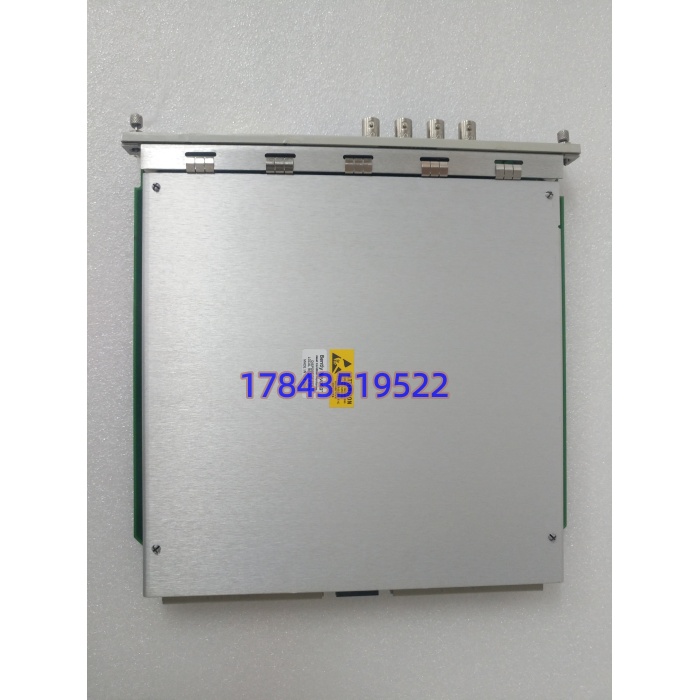

BENTLY 3500/42M（176449-02）是本特利 3500 系统的核心四通道机械保护监测模块，专门用于大型旋转机械（汽轮机、压缩机、风机、泵）的振动、位移、加速度等关键参数的连续在线监测与保护。模块可接入电涡流探头（轴振动 / 位移）、速度传感器（壳振）、加速度传感器（高频振动），每个通道可独立组态为不同监测功能。24 位高分辨率确保测量精准，实时与报警阈值比较，毫秒级触发联锁保护，避免设备灾难性故障。作为 3500 系统的关键 I/O 卡件，它与 3500/15 电源、3500/20 接口模块配合，构建完整的机械保护系统，广泛应用于电力、石化、油气等关键流程工业。
应用场景与行业案例
工程痛点描述
大型旋转机械是流程工业的 “心脏”，振动超标、轴位移超限是导致设备损坏、非计划停机的主要原因。我在电厂、石化见过多次，因监测模块故障或失效，未能及时预警，导致汽轮机轴瓦烧毁、压缩机转子磨损，单次停机损失超千万。而本特利 3500 作为主流保护系统，其核心备件 3500/42M 一旦缺货，抢修极其被动。
典型应用场景
- 电力行业 – 火电 / 核电汽轮机监测汽轮机径向振动、轴向位移、差胀，保护高速旋转转子，避免轴系振动超标引发轴瓦烧毁。
- 石油化工 – 离心压缩机 / 丙烯机监测压缩机轴振动、推力轴承位移，防止转子不平衡、不对中导致的机械故障，保障连续生产。
- 油气行业 – 海上平台 / 天然气压缩机适配海上潮湿、盐雾环境，监测压缩机与燃气轮机振动，提前预警轴承磨损、油膜振荡。
- 冶金行业 – 高炉鼓风机 / 烧结风机监测大型风机轴承振动，避免因振动过大导致风机叶片断裂、基础松动，保障送风稳定。
- 水处理 / 空分 – 大型水泵 / 空压机监测高速运转设备振动与位移，防止设备故障影响生产供应，降低维护成本。
真实案例
去年 3 月，某大型电厂 600MW 机组的 3500 系统中，一块 3500/42M（176449-02）模块故障，导致 #2 汽轮机轴振动监测通道失效，DCS 无报警显示，机组处于无保护运行状态。维修工程师排查后确认模块硬件损坏。联系原厂，被告知该型号已停产，定制周期 12 周。12 周无保护运行，一旦轴振动超标，后果不堪设想，停机损失超 5000 万。采购紧急联系我们，确认有全新原装现货。当天测试并发货，48 小时内完成更换与组态下载。模块运行正常，振动数据实时上传，机组恢复全面保护。事后电厂设备主管说：“关键旋转机械的保护模块，必须备备件，这是底线。” 后续他们采购了 2 块 176449-02 作为冗余备件。
