描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 部件号（前卡） | 138607-01 |
| 配套后卡 | 146031-01 |
| 供电电压 | +24V DC（±10%） |
| 典型功耗 | ≤7.7 W |
| 通信接口 | 10/100Base‑T 以太网（RJ45） |
| 数据功能 | 稳态数据 + 瞬态波形采集 |
| 支持协议 | Modbus TCP/IP、专用 TDI 协议 |
| 配套软件 | System 1、3500 Configuration Software |
| 工作温度 | -30 ℃ ~ +65 ℃ |
| 抗振标准 | 符合 API 670（工业级） |
| 尺寸（H×W×D） | 约 241 mm × 24 mm × 99 mm |
| 安装位置 | 3500 机架电源相邻槽位 |
产品深度介绍

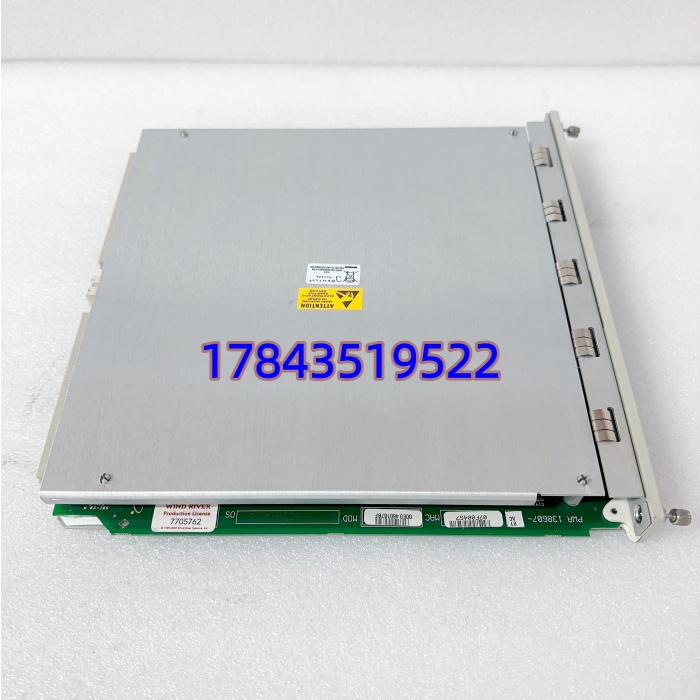

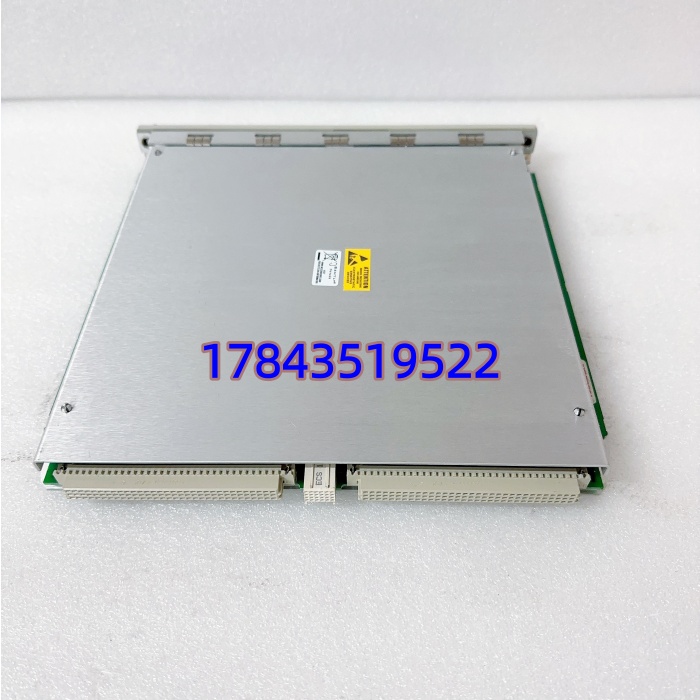

3500/22M 138607-01 是本特利 3500 系统的 瞬态数据接口（TDI） 核心模块，替代传统 3500/20 机架接口模块（RIM），集成机架管理与高速数据采集功能。
它可与 3500/40M、3500/42M 等监测卡件配合，连续采集旋转机械的振动、位移、转速等稳态数据及动态波形，通过以太网上传至 System 1 软件，实现机组故障诊断与预测性维护，广泛用于关键旋转设备的状态监测。
应用场景与行业案例
工程痛点
大型旋转机械（汽轮机、压缩机）的故障多为突发性，传统监测仅能报警，无法回溯波形数据，导致停机后故障原因难定位、重复故障频发，每次非计划停机损失可达百万。
典型应用场景
- 电力行业 – 汽轮发电机组监测轴振、轴向位移、转速，采集瞬态波形，支持故障溯源与振动分析。
- 石油化工 – 离心压缩机 / 泵组关键机组 24 小时在线监测，提前预警碰摩、不平衡等故障，避免装置停产。
- 冶金行业 – 高炉鼓风机高速旋转设备振动监测，适配高温、粉尘恶劣工况，保障鼓风系统稳定。
- 油气输送 – 长输管线压缩机远程状态监测 + 数据上传，减少现场巡检，提升偏远站点运维效率。
真实案例
去年 10 月，某电厂 300MW 汽轮机组振动突升报警，运维人员仅靠传统 RIM 模块无法查看波形，只能紧急降负荷，耗时 3 天才排查出轴承松动隐患。升级 3500/22M 模块后，系统实时捕捉到振动瞬态波形，精准定位故障点，处理时间缩短至 4 小时，避免了机组非计划停机。
核心卖点与差异化
- 一体化功能：集成 RIM 机架管理 + 高速数据采集，简化机架配置，减少模块数量。
- 高速数据采集：同步采集稳态数据 + 瞬态波形，采样率达100kHz，捕捉毫秒级故障信号。
- 双通信冗余：支持以太网 + 本地配置接口，网络中断不影响本地参数修改，保障数据连续性。
- 严苛工业设计：-30℃~+65℃宽温运行，抗振动符合 API 670，适配恶劣工况。
- 原厂质保保障：全新原装，1 年质保，提供出厂校准证书与测试报告。
