产品详情

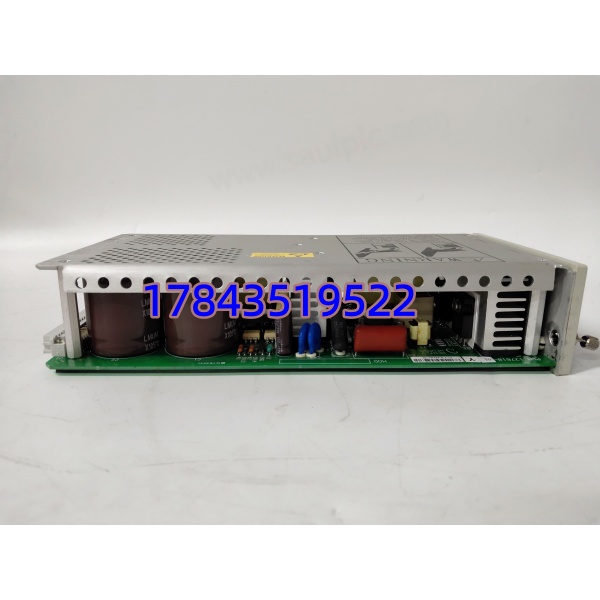

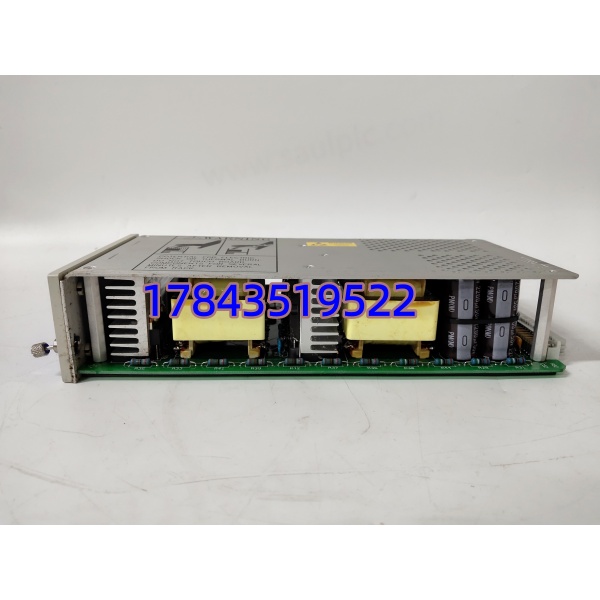

・型号：3500/15
・品牌：Bently Nevada 本特利
・系列：3500 API670 机组振动保护系统
技术参数
| 参数项目 | 实测规格（依据原厂手册 141530 Issue05） |
|---|---|
| 模块物理规格 | 半高双槽位，机架左侧专属安装区 |
| 通用交流输入型号 | 85–264Vac，47–63Hz，最大输入电流 2.8A rms |
| 高压交流规格 | 175–264Vac，满载电流 2.3A rms |
| 低压直流输入 | 20–30Vdc，最大输入电流 10A |
| 高压直流输入 | 88–140Vdc，最大输入电流 2.5A，峰值功率 194W |
| 机架输出制式 | 多路隔离稳压 24V 直流背板供电 |
| 冗余切换响应 | 主备电源故障切换＜10ms，无监测数据中断 |

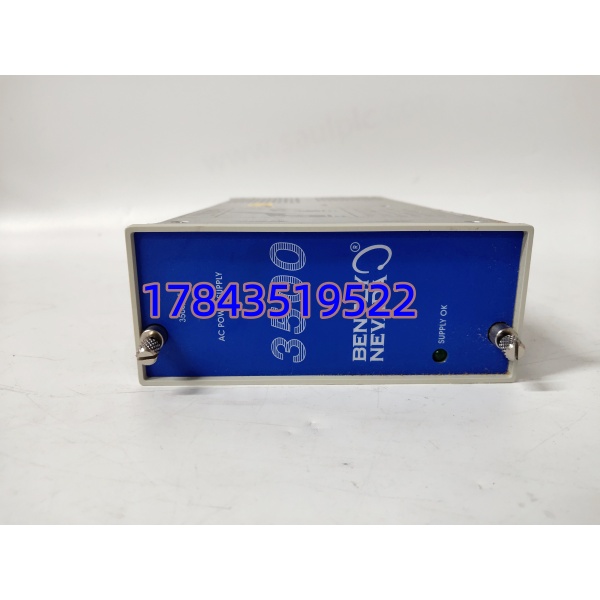

| 面板状态指示 | Supply OK 运行指示灯，直观判断供电健康度 |
| 内置防护机制 | 输入过压、输出短路、整机过热自锁保护 |
| 单模块重量 | 1.39kg |
| 外形尺寸 | 120.7mm × 50.8mm × 251.5mm |
| 工作环境温度 | -20℃ ~ +70℃机柜内运行，-40℃~+85℃存储 |
| 合规认证 | 符合 API 670 机械保护标准、IEC61508 SIL2 基础认证 |
| 配套配件 | 必须同规格 PIM 电源输入端子模块配对使用 |
产品介绍
电厂汽轮机房、炼化压缩机组频繁出现监测系统闪断、振动数据丢失，排查后半数根源是老旧电源带载能力衰减，这款 3500/15 是整套 3500 机架唯一标准供电单元，所有振动、键相、继电器卡件均依赖它输出稳定背板电压。现场实测发现，老款窄幅交流输入电源在电网波动 ±15% 工况下容易触发保护停机，通用交流版本 3500/15 可覆盖国内绝大多数厂区市电，无需额外加装稳压装置。
严格来说，模块无法单独脱离配套 PIM 输入端子板工作，新旧款 PIM 硬件引脚不互通，混用会直接烧毁电源输入端；机架支持一主一备双电源并联，下槽位为主供电、上槽位为备用，双电源同时在线时插拔任意一块不会中断机组监测。对比第三方改造外置开关电源，原厂 3500/15 背板总线集成故障上报逻辑，系统组态内可直接读取电源电压、过载告警，运维不用额外加装电压采集回路。原厂全新订货交期 24 周，市面流通拆机备件均经过满载老化测试，适合机组抢修、年度备件储备。该模块仅适配 3500/05 标准机架，不能兼容 Orbit60 新一代监测框架。
替换与升级建议
✅ 直接替换（零硬件改动，5 分钟完成上机）
同规格 3500/15 拆机 / 翻新件：输入制式一致（通用 AC / 高压 DC 等），搭配同款 PIM 端子板，插拔后自动识别为主 / 备电源，无需修改系统组态，无调试工时。
⚠️ 软件兼容（硬件可插入，需更换配套 PIM 端子板）
不同输入制式 3500/15（如低压 AC 换通用 AC）：卡槽物理尺寸通用，但原有 PIM 输入板不匹配，必须同步更换对应型号 PIM 端子模块，端子接线无需改动，仅 10 分钟端子板拆装工作量，无现场线路改造成本。
❌ 硬件不兼容（无法直接代用，整机供电失效）
老款初代 3500 电源模块：背板供电引脚定义、通讯识别协议迭代，直接上机整机无供电输出；跨系列 Orbit60 电源硬件尺寸、总线完全不通用，不存在改造兼容方案，存量 3500 系统故障仅能储备同型号备件。
