描述
型号含义（-02-02-00）
- 第 1 个 02：输入电压 = 175–264 VAC（高压交流）
- 第 2 个 02：输出配置 = 标准 24Vdc
- 00：无特殊定制选项

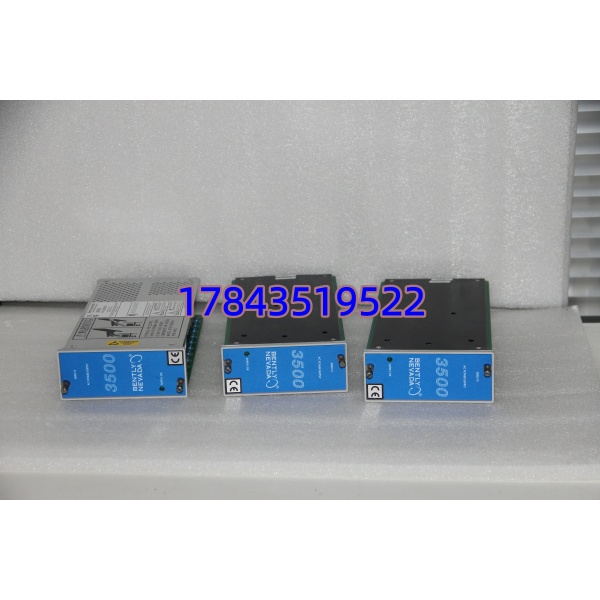

350015-02-02-00.
产品深度介绍
3500/15 是 3500 框架唯一专用电源，半高尺寸，必须安装在机架最左侧的上下两个专用槽位（可单电源或双电源冗余）。
- 双电源冗余：下主上备，可不同源（如主 220VAC、备 24VDC），故障自动切换，无缝热插拔。
- 给全框架供电：包括 3500/22M（TDI）、各类监测卡（如 3500/42E）、通讯卡及传感器前置器。
- 内置过载、短路、过热保护；OK 灯自检，异常报警；符合 API 670、SIL2/3 相关应用要求。

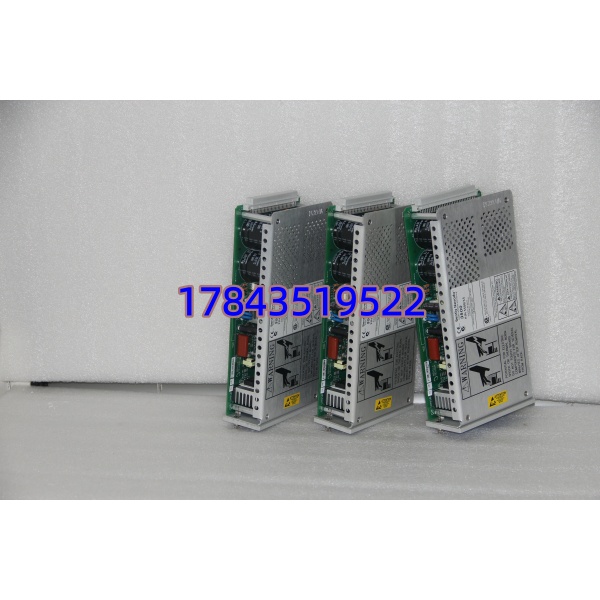

350015-02-02-00.
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3500/15-02-02-00 |
| 输入电压 | 175–264 VAC，47–63 Hz |
| 输出电压 | +24 VDC（供机架） |
| 最大电流 | 交流输入约 2.8A（rms） |
| 工作温度 | -30°C ~ +65°C |
| 湿度 | 95% 无冷凝 |
| 尺寸 | 120.7 × 50.8 × 251.5 mm |
| 安装位置 | 3500 机架最左侧槽位（上 / 下均可） |
| 冗余 / 热插拔 | 支持双冗余、支持热插拔 |
安装与接线要点
- 槽位：只能装在机架最左侧专用槽；双电源时下主上备。
- 接线：
- 交流输入：L/N/ 地，接模块后部端子
- 输出：背板内部总线，无需额外接线
- 上电与指示灯：
- OK 绿灯常亮：正常
- OK 闪烁 / 红灯：过压、欠压、过流、过热或模块故障
- 热插拔：运行中可直接拔插，不影响系统运行（建议单电源时先备份配置）。
常见问题（FAQ）
Q1：3500/15-02-02-00 和 – 01-02-00 有什么区别？
- -02-02-00：175–264VAC（高压交流，国内 220V 常用）
- -01-02-00：85–132VAC（低压交流，110V 场景）
Q2：可以用普通 24Vdc 电源代替吗？
不可以。3500/15 是专用背板总线电源，不仅提供 24V，还负责框架内各卡件的上电时序、总线隔离与故障诊断；普通电源无法兼容，会导致系统异常或损坏卡件。
Q3：质保与真伪如何验证？
- 质保：12 个月（非人为损坏）
- 真伪：提供原厂防静电袋、标签序列号，可在本特利官网 / 系统 1 查询出厂信息；支持上机测试。
