本特利 3500-05-01-03-00-00-00 | 系统框架底座 机架安装基座

描述

产品深度介绍

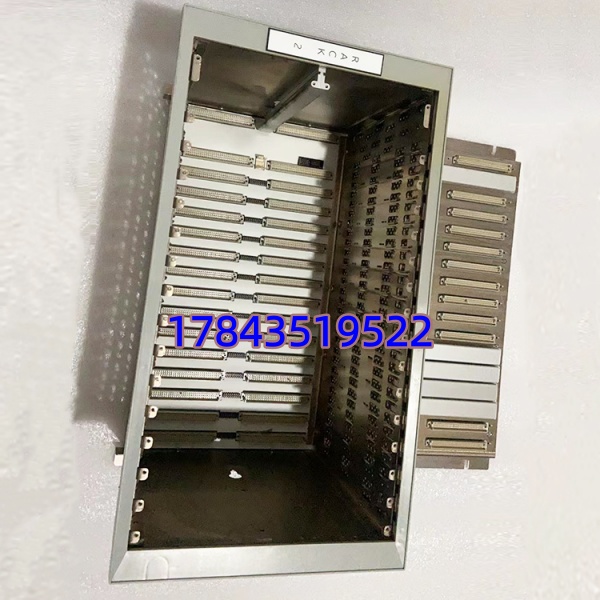

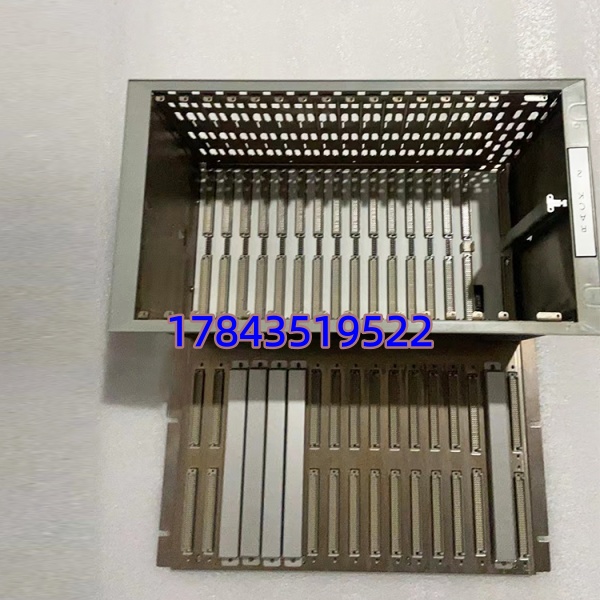

3500-05-01-03-00-00-00 是本特利旗下 3500 监测系统配套机架底座，多用于电厂、石化机组轴振动、位移、转速状态监测场景。

底座内置一体式背板总线，可直接插接各类信号监测卡件、电源模块与通讯模块，规整柜内布线结构。设备耐受现场电磁干扰，运行稳定性高，可长期配合机组完成设备状态采集与故障预警工作，适配现场备件更换与系统扩容使用。

关键技术规格

质量检测流程

1. 入库验收检测核验原厂出货单据与产品序列号，核对防伪标识信息。肉眼检查壳体表面，不存在磕碰划痕、锈蚀老化痕迹。清点配套配件资料，确认合格证、说明文件齐全完好。
2. 上机功能测试使用本特利原厂 3500 测试平台开展整机搭载试验。完成通电自检，查验指示灯启停状态。接入通讯链路完成数据交互测试，搭配各类卡件做信号模拟采集。连续 24 小时带载运行，记录壳体温升变化，同步出具纸质测试报告。
3. 电气参数测试采用福禄克 115 万用表检测电路通断，500V 摇表测定绝缘电阻数值大于 10MΩ，完成接地连续性核验，保障电气使用安全。
4. 固件配置核验读取底座配套背板程序版本并存档，卡件插槽默认配置留存影像记录，方便后期现场复刻参数。
5. 最终质检封装质检人员核对全部检测项目后签字确认。产品装入密封防静电袋，外层包裹缓冲泡棉再装入纸箱，粘贴合格质检标签后完成出库打包，可向客户提供检测影像资料。

替换避坑指南

1. 固件版本不匹配新旧底座背板程序版本存在差距时，会出现卡件识别异常、数据断连问题。更换前读取原有版本参数，采购时明确版本区间。版本不符可联系技术人员协助适配调整。曾遇到现场更换底座后，系统持续弹出通讯超时提示，核查后判定为背板程序版本差异导致。
2. 卡槽位置错乱不同功能卡件拥有固定安装槽位，随意调换位置会造成监测点位失效。拆卸前拍摄完整排布照片，新装时严格依照原有位置摆放。总线首尾槽位切勿随意改动终端电阻设置。
3. 外接线路规格不符供电线缆、通讯线线径与接线端子不匹配，容易出现虚接发热。更换前对照原厂图纸核对线路规格，按照标准工艺压制接线端头，通讯线缆严格遵循单端接地规范。
4. 供电负载余量不足整套底座搭载多块卡件后整体功耗上升，原有电源额定功率不足以支撑整机运行。核算整机满载功耗，预留百分之二十功率余量，负载临近上限及时增设供电模块。
