描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 适配探头规格 | 330104、330105 11mm 感应头电涡流探头 |
| 系统总长度 | 4.5m（探头线缆 + 延长电缆总长严格匹配） |
| 标准灵敏度 | 7.87 V/mm（200 mV/mil，适配 4140 钢靶面） |
| 有效线性区间 | 0.5~3.0mm，推荐安装间隙 1.52mm（60mil） |
| 线性误差 | ±0.025mm（±1mil），符合 API670 机组保护标准 |
| 频率响应 | 0~10kHz，+0/-3dB，覆盖机组工频振动 |
| 供电电压 | -17.5 ~ -26 VDC，典型供电 – 24VDC |
| 静态工作电流 | 12mA（-24V 供电下） |
| 外壳材质 | 304 不锈钢圆柱形壳体，工业通用安装螺纹 |
| 线缆接口 | 两端标准三同轴接头，适配 330130 系列延长电缆 |
| 防护等级 | IP65，可直接安装于轴承箱外侧 |
| 工作温度 | -40℃ ~ +85℃，耐受轴承箱高温辐射 |
| 抗干扰能力 | 300 高斯工频磁场无明显信号漂移 |
| 配套监测卡 | 3500/40M、3500/42M、3500/45M 等涡流监测模块 |
产品深度介绍

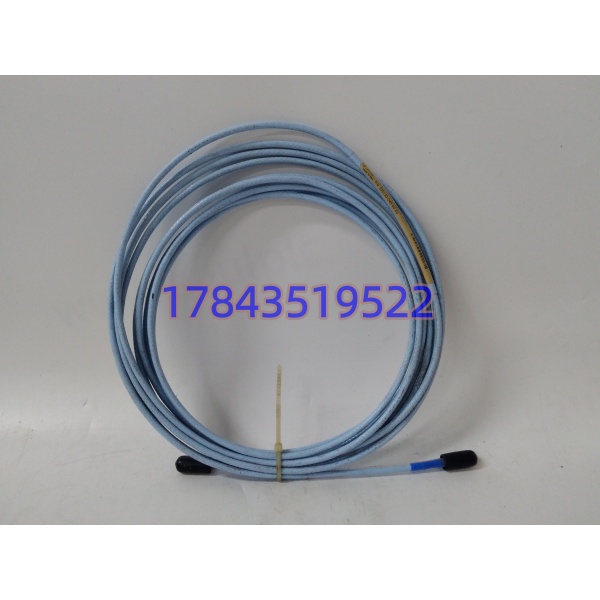

330130-045-00-00 是专门配套 11mm 大尺寸感应头探头的标准前置器，整套系统限定总长 4.5 米，不可混用 5m/9m 规格前置器，否则灵敏度、线性度会严重偏移。前置器内部集成高频振荡、信号检波、温度补偿电路，将探头与轴的间隙变化转化为稳定直流电压输出，不受线缆电阻、环境温度小幅波动影响；内置 TVS 浪涌保护，现场线缆雷击、变频器浪涌不会击穿内部调理电路。不锈钢圆柱形壳体自带标准安装螺纹，可直接固定在轴承箱外壁，安装维护便捷；整套传感器系统满足 API670 旋转机械保护规范，信号送入 3500 框架后实现机组振动、推力位移实时监测，超限输出遮断联锁，防止转子碰磨、轴瓦烧毁重大设备事故。相比 8mm 前置器，11mm 探头搭配该前置器线性区间更宽，适合大轴径、安装空间受限、轴热膨胀量大的大型汽轮机、大型离心压缩机。
应用场景与行业案例
工程痛点
汽轮机组、大型压缩机原配 330130 前置器内部电路老化，振动数值持续漂移，TSI 保护频繁误报警；原厂订货周期超 2 个月，机组只能降负荷人工巡检；不同长度前置器混用会造成测量偏差，无法通过电厂安监校验；小尺寸 8mm 探头线性区间窄，大轴膨胀工况容易跑出线性区丢失保护。
典型应用场景
- 火力发电 – 汽轮发电机组轴振 / 推力位移监测高中低压大直径转子，轴受热膨胀量大，11mm 宽线性区间避免运行中脱离有效测量范围，高温轴承箱稳定输出信号。
- 石油化工 – 加氢、空分大型离心压缩机高速重载压缩机多点轴系监测，前置器 IP65 防护抵御车间油污、粉尘，24 小时连续在线诊断。
- 煤化工 – 合成气透平机组 TSI 保护厂区温差大、变频器密集，抗电磁干扰设计保证振动曲线平稳无跳变。
- 燃气电厂 – 重型燃气轮机、余热锅炉风机-40℃~85℃宽温适应厂房四季温差，浪涌保护规避电网波动损坏硬件。
- 冶金动力 – 高炉主抽、烧结大型透平风机长期满负荷连续运行，提前预警转子不平衡、轴瓦磨损隐患。
现场真实案例
今年上半年，西北某 300MW 机组 #1 低压缸 #2 轴承配套 330130-045-00-00 前置器温漂超标，轴振数值每小时缓慢上浮，TSI 危险阈值频繁触发预警，机组被迫降负荷运行。原厂反馈海外调货 72 天，单日发电量损失超 40 万。客户调取现货全新前置器，完成 0.5~3.0mm 全区间线性校准、高低温稳定性测试后加急发出，3 天送达汽轮机房。检修人员按 1.52mm 标准间隙重新校准探头，接入原有 3500/40M 卡件，上位振动曲线恢复平稳无漂移。后续电厂储备 4 支同款 4.5m 前置器作为机组常备备件。
