描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整订货型号 | 330103-00-06-10-02-00 |
| 探头标准尺寸 | 8mm 3300 XL 电涡流探头 |
| 集成线缆总长 | 6 m |
| 探头安装螺纹 | 10-32 UNF |
| 外壳材质 | 不锈钢 316L |
| 工作温度区间 | -50 ℃ ~ +175 ℃ |
| 线性测量量程 | 0~2.0 mm |
| 标准灵敏度 | 7.87 V/mm |
| 配套前置器型号 | 330180-XX-XX（8mm 专用） |
| 适配监测框架 | 3300 系统、3500/42M 振动监测模块 |
| 线缆防护 | 双层特氟龙绝缘，耐油耐水汽 |
| 防护等级 | IP67（安装完成后） |
| 抗震等级 | IEC 60068 10~200Hz 持续振动 |
| 认证 | CE、API 670 旋转机械监测标准 |
| 单支重量 | 约 0.35 kg |
产品深度介绍

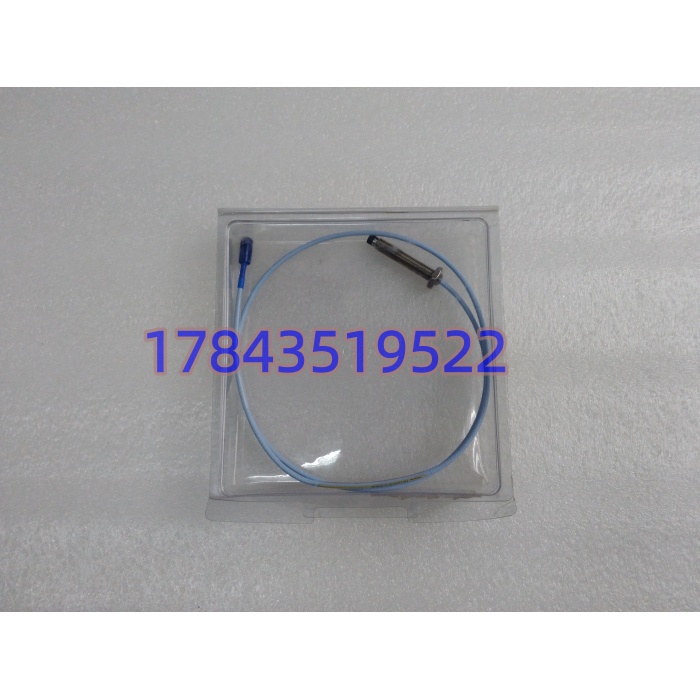

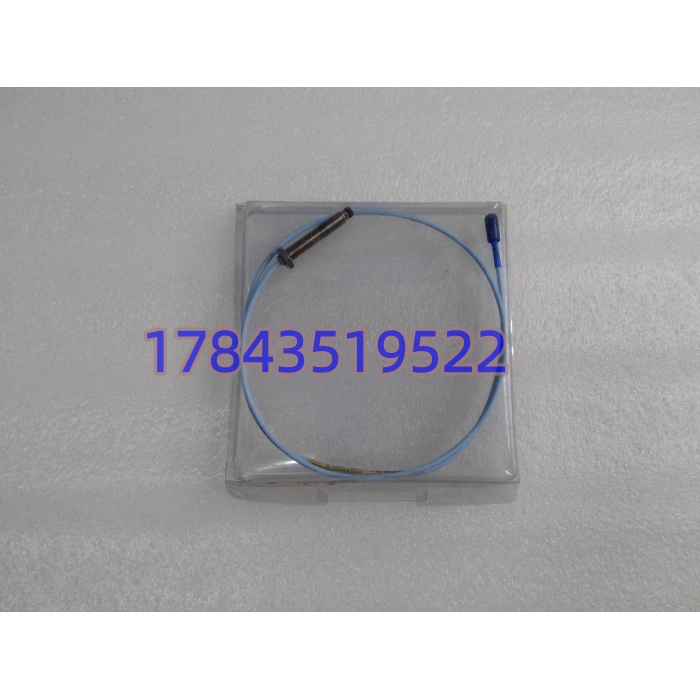

330103-00-06-10-02-00 是本特利经典 8mm 电涡流探头，依靠高频交变磁场实现无接触测量转子轴振、轴位移，不会摩擦损伤转轴表面，是大型旋转机组标配监测元件。探头一体注塑 6 米原厂线缆，双层特氟龙绝缘可耐受润滑油、高温蒸汽环境；出厂统一校准 7.87V/mm 标准灵敏度，搭配对应 330180 前置器即可输出标准模拟电压信号，送入 3500 框架完成振动报警、联锁保护。整套传感器出厂做线性校验，上机无需二次标定，安装调试步骤简单，适配电厂、炼化各类高速旋转设备长期连续监测。
应用场景与行业痛点
现场工程痛点
汽轮发电机、空压机、加氢压缩机大量使用 330103 系列探头监测轴振动，探头线缆老化开裂、探头端面磨损、绝缘失效后，振动数值跳变、无信号，机组失去振动保护，容易触发非计划停机。原厂订货周期 3~6 周，机组长期缺少备用探头，高转速设备存在碰磨、轴瓦损坏风险；探头、线缆、前置器必须匹配对应尺寸，混用 4mm/11mm 探头会出现灵敏度完全错乱，监测数据失效。
典型应用场景
- 火力发电厂汽轮发电机组高中压转子轴振动、轴向位移实时监测，超标联锁停机，保护轴瓦与转子。
- 炼化加氢、重整循环氢压缩机高压高速机组，润滑油浸泡工况，耐高温线缆适配压缩机箱体内部环境。
- 钢铁厂高炉鼓风机、烧结引风机大功率低速风机，粉尘、高温环境，不锈钢探头抗腐蚀不易损坏。
- 油气长输管线增压压缩机野外无人值守增压站，宽温设计适配冬夏温差波动。
- 化工制冷冰机、螺杆压缩机工艺冷媒、润滑油浸泡，持续在线监测避免转子碰磨故障。
现场真实案例
西北某自备电厂 #1 汽轮机组一侧轴振探头 330103 线缆出现裂纹，振动数值无规律跳变，保护系统频繁触发虚假报警，机组只能临时屏蔽振动联锁运行，存在转子碰磨重大隐患。联系贝克休斯原厂，备件交货周期 4 周。我方现货同完整型号 330103-00-06-10-02-00，搭配 330180 前置器完成整套线性校准测试，输出波形记录视频随货发出。现场直接替换安装，微调间隙后振动读数稳定，恢复完整振动联锁保护，后续电厂批量采购 5 支同型号探头作为机组备用件。
