描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 探头感应直径 | 8mm 标准感应头 |
| 安装螺纹 | M10×1，配套 17mm 锁紧螺母 |
| 线缆总长 | 1 米三同轴 75Ω 标准 FEP 绝缘电缆，无金属铠装 |
| 接头类型 | ClickLoc 微型镀金同轴快插接头，手拧锁止无需工具 |
| 标准灵敏度 | 7.87 V/mm（200mV/mil），适配 4140 钢靶面 |
| 有效线性区间 | 0.25~2.3mm，推荐安装间隙 1.27mm（50mil） |
| 线性误差 | ±0.025mm（±1mil）标准 5 米系统精度 |
| 频率响应 | 0~10kHz，+0/-3dB，覆盖机组工频振动 |
| 探头工作温度 | -55℃ ~ +200℃（探头尖端） |
| 线缆耐温 | -50℃ ~ +125℃ |
| 靶面最小尺寸 | 平面靶≥15.2mm；轴径推荐≥76.2mm |
| 配套前置器 | 330180-XL 系列 8mm 前置器，系统总长 5m/9m 匹配使用 |
| 供电需求 | 前置器输入 – 17.5~-26VDC，整机最大功耗 12mA |
| 外壳材质 | 303 不锈钢壳体，PPS 耐高温感应头 |
| 机械安装扭矩 | 11.2~33.9 N·m |
| 抗干扰 | 300 高斯工频磁场无明显信号漂移 |
产品深度介绍

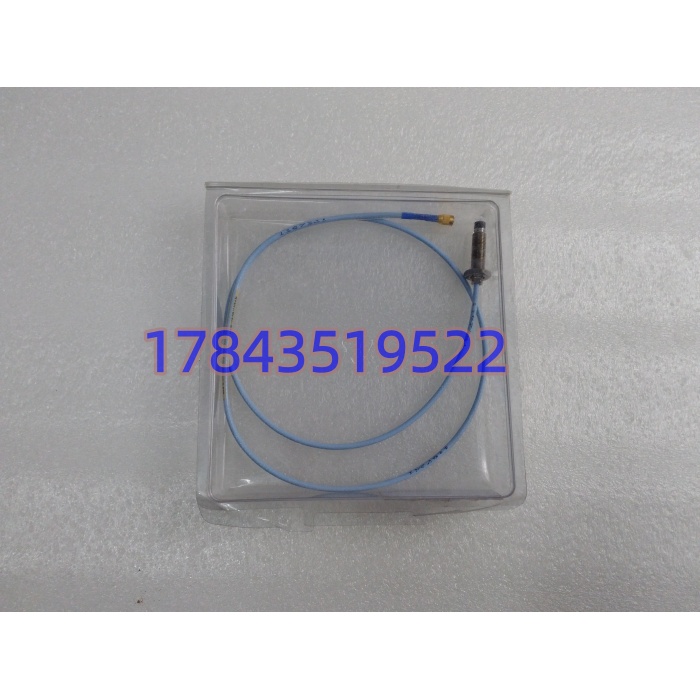

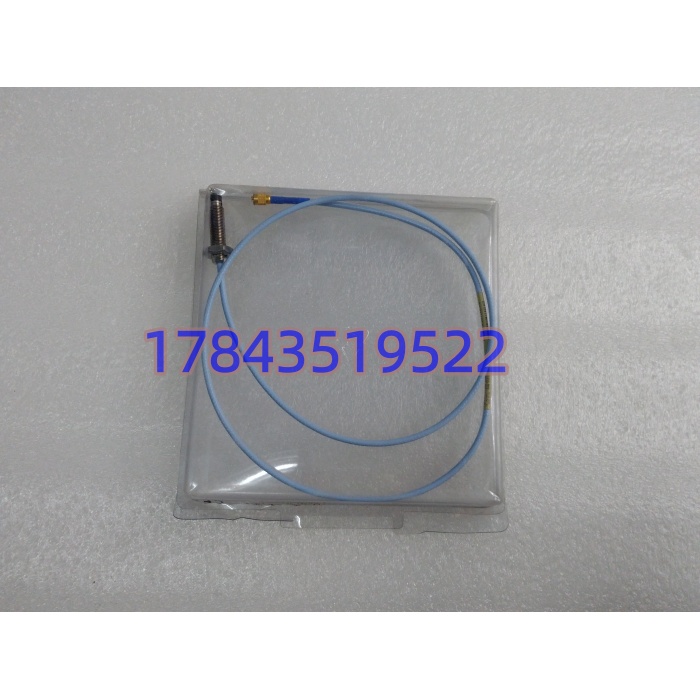

330103-00-04-10-02-00 是本特利 3300XL 标准 8mm 电涡流探头，专为各类滑动轴承旋转设备设计，依靠电磁场感应实现无接触测量，不与轴表面产生摩擦损耗，长期运行稳定。1 米标准三同轴线缆搭配 ClickLoc 快插接头，现场拆装便捷，接头自带防松锁扣，长期振动工况不会松脱；PPS 感应头耐高温，可长期贴近汽轮机、压缩机高温轴瓦区域。整套传感器满足 API670 旋转机械保护标准，探头、延长电缆、前置器可互换，无需单独匹配校准。测量信号送入 330180 前置器完成信号调理后，接入 3500 监测框架，实现轴振、轴位移、转速超速实时监测，超限输出联锁保护，规避机组碰磨、油膜失稳等重大设备故障。
应用场景与行业案例
工程痛点
汽轮机组、大型压缩机原厂探头老化漂移、线缆开裂，振动监测失准，机组失去联锁保护；原厂订货周期超 2 个月，停机等待损耗巨大；普通国产探头线性、温漂不达标，无法通过电厂安监校验；铠装硬线缆狭小轴承箱无法布线，1 米短款适配紧凑安装空间。
典型应用场景
- 火力发电 – 汽轮发电机组轴振 / 轴位移监测高中低压缸径向振动、推力轴位移连续采集，高温轴承箱适配 200℃探头耐温，超限触发机组遮断保护。
- 石油化工 – 裂解、加氢大型离心压缩机高速压缩机轴承振动监测，预防叶轮碰磨、油膜振荡，满足工艺安全联锁要求。
- 煤化工 – 气化炉合成气压缩机厂区粉尘、高温工况稳定输出线性信号，配套 3500 框架实现 24 小时在线诊断。
- 冶金动力 – 大型汽轮鼓风机、烧结主抽风机连续重载旋转设备，提前预警轴承磨损、转子不平衡隐患。
- 油气平台 – 燃气透平、往复式压缩机转速键相采集海上宽温环境，探头耐高低温，键相信号保障超速保护可靠动作。
现场真实案例
今年上半年，华北某 300MW 电厂 2 号机组低压缸 #3 轴承原配 330103 探头线缆老化，振动数值持续漂移，3500 框架频繁报通道故障，机组被迫降负荷运行。原厂反馈海外调货 70 天，单日发电量损失超 45 万。客户调取现货全新 330103-00-04-10-02-00，完成间隙线性校准、高低温信号稳定性测试后加急发出，3 天送达汽轮机房。检修人员按 1.27mm 标准间隙安装锁紧，接入原有 330180 前置器，上位振动曲线恢复平稳，无漂移无报警。后续电厂一次性储备 4 支同款探头作为机组常备备件。
