描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 通道配置 | 2 路独立信号输入，半高单槽位安装 |
| 兼容传感器 | 电涡流探头、磁阻拾振器、霍尔转速开关 |
| 输入频率范围 | 0.05 Hz ~ 20 kHz |
| 测速精度（＞10Hz） | ±0.02 % |
| 转速分辨率 | 0.01 r/min |
| 输入阻抗 | ≥21.8 kΩ |
| 触发阈值 | 自动 2 Vp-p / 手动 0~-20 V DC 可调 |
| 输出信号 | 5 V TTL 前缓冲键相脉冲，Euro 端子后置输出 |
| 典型功耗 | 3.2 W（24 V DC 机架供电） |
| 工作环境温度 | -40 ℃ ~ +70 ℃ |
| 系统扩容上限 | 单机架最多 2 块模块，支持 4 路基础键相信号；成对配置可达 8 路 |
| 向下兼容性 | 完全替代老款 125792-01，无需修改背板与组态程序 |
| 配套后卡型号 | 135473-01 |
产品深度介绍

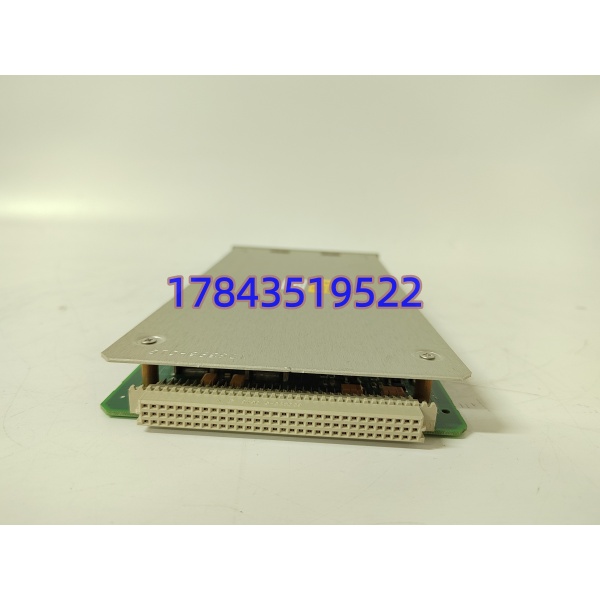

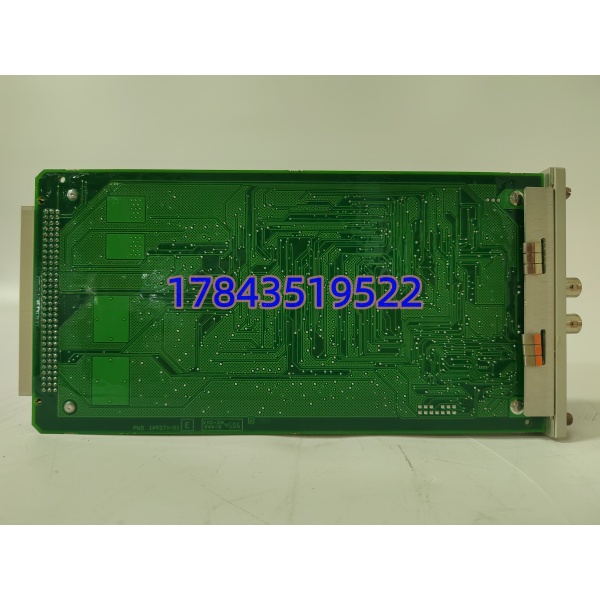

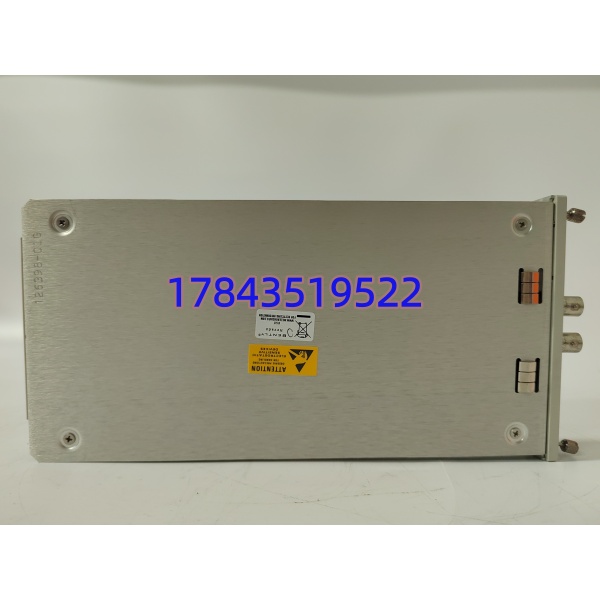

BENTLY 3500/25 149369-01 是 3500 机械保护系统配套的增强型键相采集模块，采用半高双通道硬件布局，直接插装 3500 系列标准机架，适配汽轮机组、风机、压缩机等各类旋转设备的监测链路。模块接收轴端键相探头输出的模拟脉冲，经 DSP 数字滤波转换为统一时序数字信号，同步供给机架内振动、位移监测卡件使用。
相比前代键相卡件，149369-01 搭载自适应阈值算法，强电磁干扰工况下信号抖动更低；同时保留全向下兼容特性，老旧 3500 系统可直接替换升级，不用改动现场接线与组态逻辑。模块输出的标准键相时序是 1X 振动幅值、相位、波特图分析的基础数据，直接决定机组故障诊断的数据精度，是大型旋转设备保护系统不可缺失的核心采集单元。
应用场景与行业案例
工程痛点
电厂、炼化厂大型旋转机组一旦缺失稳定键相信号，振动监测只能采集幅值，无法判断振动相位，不平衡、不对中、油膜涡动等典型故障完全无法区分。现场常见老款键相模块老化、阈值漂移，系统频繁报信号丢失，运维人员只能停机拆机更换，单次停机损失可达数十万。
典型应用场景
- 火力发电厂 – 汽轮发电机组监测汽轮机高低压转子、给水泵汽轮机配套 3500 系统，2 路键相分别采集高低压轴转速与相位，用于轴系振动矢量分析、转子不平衡故障预警。
- 石油炼化行业 – 裂解气压缩机、循环氢压缩机机组连续 7200 小时无间断运行，模块宽温宽频特性适配高温厂房，精准捕捉齿轮箱、叶轮的同步振动特征。
- 冶金行业 – 高炉鼓风机、烧结主抽风机厂区变频器、大功率电机干扰强，模块内置滤波电路抑制电磁噪声，避免键相信号误丢失引发保护误动作。
- 化工行业 – 大型螺杆 / 离心制冷机组多机组并联监测场景，单机架双块 3500/25 扩展 4 路键相，统一时间基准实现多轴同步故障对比。
- 水务 / 能源储能 – 水轮发电机组低转速工况下最低 0.05Hz 识别能力，低速启动阶段也能稳定输出转速与相位数据。
真实现场案例
去年三季度，北方某自备电厂 2 号汽轮机组 3500 系统老款键相模块 125792-01 出现阈值漂移，DCS 持续弹出键相信号丢失告警。运维尝试调整软件阈值无效，原厂备件排期 45 天，机组不能长期带告警运行，存在飞车保护失效风险。
采购对接我们调取现货 3500/25 149369-01 整套前后卡，出库完成全通道信号仿真、24 小时连续老化测试，当天发出。工程师更换时直接复刻原模块 DIP 开关地址，上机无需重新组态，通电 3 分钟信号恢复稳定。
机组至今连续运行超 4 个月，无一次相位丢失告警。后续该厂将 3 台机组全部增补同款模块作为备用件，规避长周期原厂调货带来的停机风险。
技术避坑指南
固件 / 硬件版本不匹配
问题：新旧键相模块底层处理逻辑存在差异，直接替换后监测卡无法读取相位，仅能显示转速数值。避坑要点：
- 拆机前读取原模块序列号与固件版本，采购时同步告知供应商
- 优先选择同固件批次现货；版本差异可提前刷新匹配固件真实案例：煤化工项目工程师直接替换不同批次键相卡，振动波特图完全无相位曲线，排查 3 天才确认固件不兼容，延误机组检修工期。
DIP 拨码地址配置错误
问题：模块机架槽位地址拨码错乱，机架多块键相模块地址冲突，系统识别单通道信号，另一路直接失联。避坑要点：
- 拆卸旧模块前手机完整拍摄拨码开关全部位置
- 新模块上机前逐位对照复刻，半高槽位地址不可与机架内其他采集卡重复提醒：该故障出现频次最高，现场 90% 键相信号异常均源于拨码疏漏，务必拍照留存。
BNC 传感器端子接线阻抗不匹配
问题：现场电涡流探头线缆老化、接头屏蔽层断裂，输入阻抗偏离标准值，高频工况下脉冲信号衰减。避坑要点：
- 更换模块前测量探头线缆总阻抗，确认≥21.8 kΩ
- 单端接地屏蔽线缆，屏蔽层仅在机架柜内接地，轴端探头侧悬空警示：钢厂风机现场曾因屏蔽层两端接地引入干扰，键相信号间歇性丢失，反复更换模块无果，最终整改接地方式解决。
机架供电功耗余量不足
问题：机架新增多块采集卡后总功耗超标，键相模块供电压降过大，低频脉冲识别失效。避坑要点：
- 核算整套机架所有模块总功耗，预留 20% 以上电源余量
- 3500/25 单块功耗 3.2W，多模块扩容需核对 3500/15 电源额定输出功率
ESD 静电击穿损坏输入通道
问题：干燥秋冬无防静电操作，触碰 BNC 信号端子瞬间静电击穿输入采集芯片，通道永久无信号。避坑要点：
- 拆装全程佩戴防静电手环，工作台铺设防静电垫
- 模块拆封前先接触机架金属壳体释放人体静电实例：某电厂维护人员冬季徒手插拔模块，单通道当场烧毁，单块备件采购周期 40 天，机组被迫降负荷运行。
