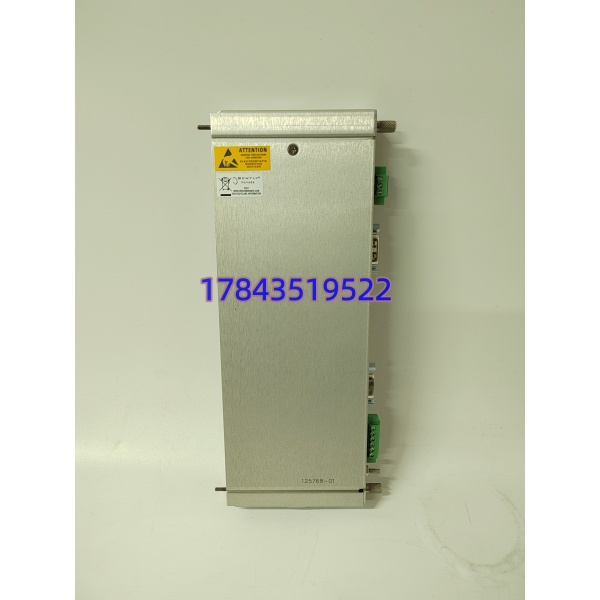

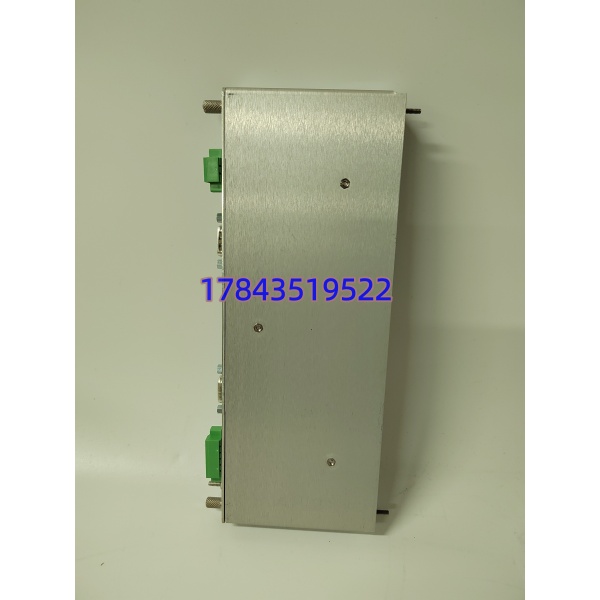

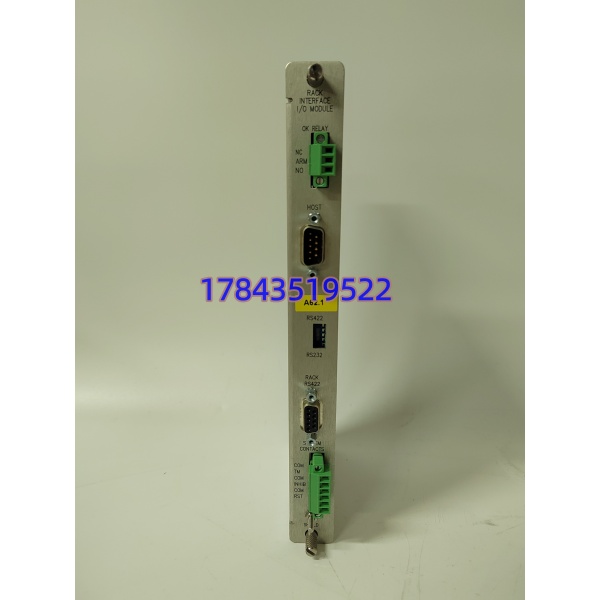

描述
关键技术规格
| 参数项 | 原厂标准实测数值 |
|---|---|
| 配套机架 | 3500 系列 14 槽标准监测机架 |
| 固定安装位 | Slot 1（电源右侧专属插槽，不可更换位置） |
| 背板供电 | 机架 24 VDC 背板总线取电，整机功耗 6.5 W |
| 对外通讯端口 | 2×DB9，RS232 / RS422 Host 串行接口 |
| 支持上层处理器 | TDXnet、TDIX、DDIX 老式串口通讯单元 |
| 内置功能 | 机架组态存储、全机架监测数据转发、事件报警缓存 |
| 三冗余适配 | 支持 TMR 三模冗余组态，可执行三路监测数据表决对比 |
| 端口隔离耐压 | 500 Vrms 通讯端口电气隔离 |
| 工作环境温度 | -30 ℃ ~ +65 ℃ 电控柜强制风冷工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，仅密闭控制柜内安装 |
| 整机净重 | 0.52 kg |
| MTBF 参考值 | 92,000 小时（25 ℃恒温无尘电厂机柜） |
| 配套组态软件 | 早期版本 System1、3500 组态工具 |
产品深度介绍
H2 125768-01 串口 RIM 卡机组工况适配说明
双路 RS232/422 串口、专有 TDXnet 通讯协议、TMR 三冗余表决能力，这套硬件定义 125768-01 是早期 3500 监测机架专属数据中转单元。适配 2000-2010 年出厂火电汽轮机组、化工大型压缩机组老式 TSI 柜体，仅搭配 TDIX/DDIX 串口通讯处理器，无以太网硬件电路，专门用于未配套网口 DCS、老式中控系统的存量设备。
对比带网口型号 125760-01，125768-01 取消百兆以太网，硬件成本更低，完全匹配早年仅支持串口对接的中控与上位；模块不属于机组保护关键路径，卡件故障只会中断数据上传，不会影响振动、轴位移保护跳闸回路，停机更换窗口更灵活。串口双路独立隔离，变频器、高压母线强电磁干扰环境下，单路通讯断线不会导致整机数据全部丢失。
❗ 明确适用边界：无法对接现代以太网 DCS、新版 System1 上位，无网口拓展能力；禁止安装在 2~14 号普通监测插槽，插槽错位直接全机架通讯离线；无强制风冷密闭高温柜禁用，长期超 65℃串口芯片易出现数据乱码、断连。
H2 入库整机检测质控流程
入库第一步核验美国原厂 PCB 丝印、机身物料编码 125768-01，核对原厂外箱出厂批次单据；目视检查两路 DB9 串口针脚无氧化、背板金手指无插拔磨损，出厂校准合格证完整留存。上机测试搭建完整 14 槽 3500 仿真机架，搭载 3500/15 冗余电源、3500/40 振动监测卡连续 24 小时带电老化；RS422 串口持续和老式 TDIX 通讯处理器联机，模拟机组高低报警测试事件缓存存储功能；500V 摇表完成串口端口绝缘检测，绝缘阻值＞10 MΩ 才算合格。所有出库货品附带完整联机测试记录，支持客户远程视频核验串口数据收发与冗余表决功能。
H2 现场更换避坑要点
- 更换 RIM 卡前整机断电，虽不属于保护回路核心件，但单路电源故障状态下带电拆装易击穿背板总线芯片；
- 拆卸旧卡前完整导出机架全部组态、串口波特率、TDIX 通讯地址参数，新旧硬件版本差距过大易丢失报警事件存储配置；
- RS422 通讯线缆必须双绞屏蔽线，动力电缆与通讯线槽物理分隔，两端接地形成环流会持续出现数据跳变；
- 严格限定安装在 1 号插槽，强行插入其他插槽会出现整机所有监测卡离线报警；
- 串口频繁断连优先排查终端电阻，总线首尾仅保留 120Ω 终端电阻，多接漏接都会大幅降低通讯稳定性。
兼容性与替代选型矩阵
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| 125768-01（3500/20 串口版） | 125760-01（以太网 RIM） | ⚠️ 需适配调整 | 插槽通用，但新增网口，原有 TDIX 串口通讯程序需重新映射，老式中控对接链路失效 |
| 125768-01 | 125768-02 | ✅ 直接替换 | 硬件串口引脚、通讯协议完全一致，原有机架组态无需修改，仅固件缓存小幅升级 |
| 125768-01 | 3500/25 远程通讯卡 | ❌ 绝对不兼容 | 仅单向以太网上传，无本地组态下发、无全机架数据汇总能力，无法替代 RIM 核心功能 |
| 125768-01 | 3300 系列通讯模块 | ❌ 绝对不兼容 | 老旧 3300 机架背板总线与 3500 不互通，不存在互换可行性 |
⚠️ 选型常见误区：125768-01 与 125760-01 外形尺寸完全一致，仅机身接口区分串口 / 网口，维保人员仅凭外观采购极易拿错，上机后老式 TDIX 通讯处理器无法建立链路，中控完全无机组数据。
长尾问答
- 125768-01 没有网口，能不能对接现代 DCS 系统？答：原生无以太网电路，如需网口对接必须更换 125760-01 型号，同步重新编写上位通讯配置。
- 更换 125768-01 后 TDIX 处理器无法通讯，排查顺序是什么？答：核对串口波特率、总线 120Ω 终端电阻、屏蔽接地规范，最后导入原有机架通讯组态参数。
- 该卡件故障会不会导致机组保护跳闸？答：不会，RIM 仅负责数据上传，振动、位移保护回路独立运行，卡件损坏仅丢失监测曲线与报警记录。
- 一套 3500 TMR 三冗余机架需要几块 125768-01？答：三模冗余架构每路监测通道配套 1 块，整套系统共 3 块同型号串口 RIM 卡。
- 存量老式 TDIX 通讯柜体备件备货选哪款 RIM？答：优先储备 125768-01，原生适配老式串口通讯单元，无需额外改造通讯程序。
