描述
关键技术规格
- 工作电压：100-240VAC，50/60Hz
- 触点容量：最大 10A（阻性负载）
- 保护类型：高阻抗母线差动保护
- 动作时间：<20ms（故障检测）
- 工作温度：-10°C ~ +50°C
- 安装方式：DIN 导轨安装
- 尺寸（长 × 宽 × 高）：72×90×66 mm
- 重量：约 0.8 kg
- 绝缘耐压：2kV AC（1 分钟）
- 保护原理：基于基尔霍夫电流定律，检测母线电流不平衡
产品深度介绍

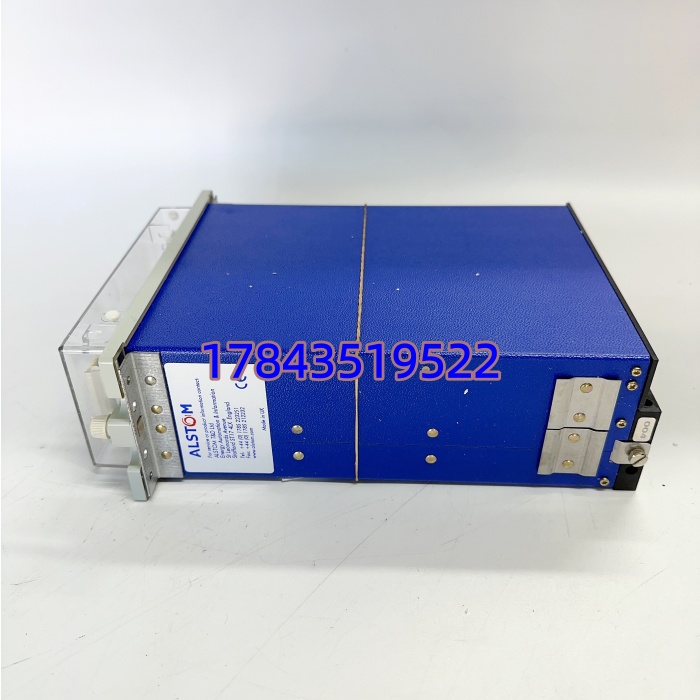

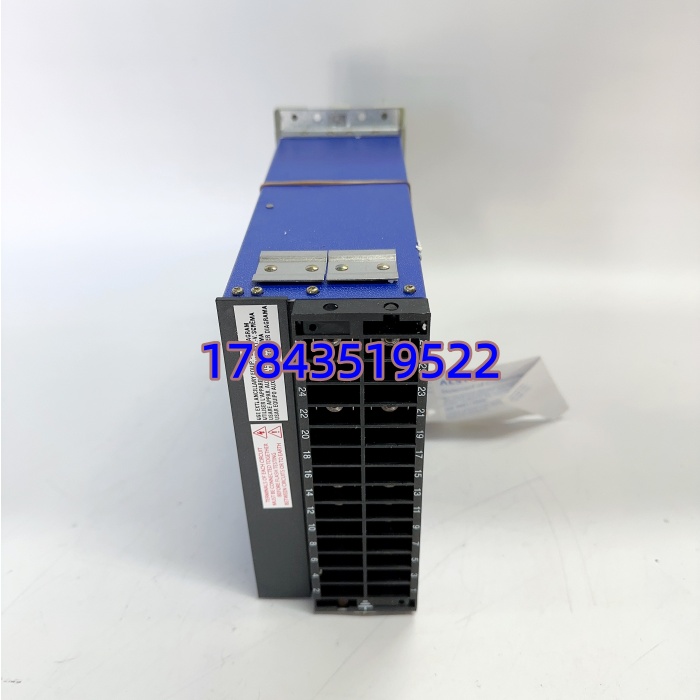

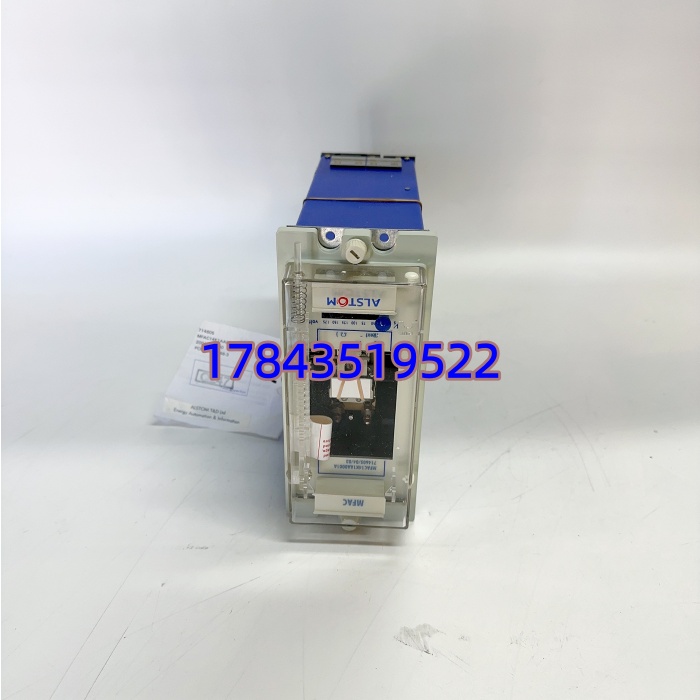

ALSTOM MFAC14K1AA0001A 是 GE 能源旗下阿尔斯通专为中高压电站母线保护设计的高阻抗差动继电器，属于 MFAC 系列核心保护设备。产品采用高阻抗设计，能精准检测母线区内 / 外故障，避免区外故障误动，同时快速切除区内故障，保障电网稳定。
作为电力系统母线保护核心装置，它实时采集各间隔电流信号，通过差动算法判断故障位置，动作速度快、可靠性高。紧凑 DIN 导轨设计，适配电站控制柜安装，宽温运行，耐受工业电磁干扰，是火电、水电、变电站的关键保护备件。
应用场景与行业案例
工程痛点
电站母线故障时保护拒动或误动，导致故障扩大、设备烧毁；旧保护继电器老化，动作延时变长，威胁电网安全；进口保护设备停产，替换件难寻且兼容性差。
典型应用场景
- 火电厂 – 高压母线保护用于 35kV/110kV 母线差动保护，快速检测母线短路故障，跳开相关断路器，避免机组跳闸。
- 变电站 – 中压母线保护10kV/35kV 配电母线保护，区分区内 / 外故障，防止区外故障（如线路短路）时母线保护误动。
- 水电厂 – 发电机出口母线发电机出口至主变低压侧母线保护，故障时快速解列发电机，保护机组安全。
- 工业电网 – 工厂自备电站大型石化、冶金企业自备电站母线保护，保障连续生产，避免停电造成巨额损失。
真实案例
去年 9 月，某 220kV 变电站 10kV 母线原保护继电器老化，多次出现区外故障误动，导致全站停电，影响周边工业用户。原型号已停产，替换件稀缺。更换 4 台 MFAC14K1AA0001A 后，误动问题彻底解决，故障检测时间缩短至 15ms，保护精度显著提升。设备即插即用，无需改动二次回路，半天完成更换，未影响电网供电。后续该电站将此型号列为标准备用保护装置，杜绝同类风险。
核心卖点与差异化
- 高阻抗抗误动设计：精准区分区内 / 外故障，区外故障不误动，区内故障快速动作。
- 超快速动作响应：动作时间 < 20ms，故障瞬间切除，保护设备与电网安全。
- 宽电压适配：100-240VAC 通用，适配国内外电站供电系统，减少备件种类。
- 工业级可靠性：-10°C~+50°C 稳定运行，抗振动、抗电磁干扰，适配电站严苛环境。
- GE 原厂正品保障：全新原装，一年质保，出厂全功能测试，可提供报告。
