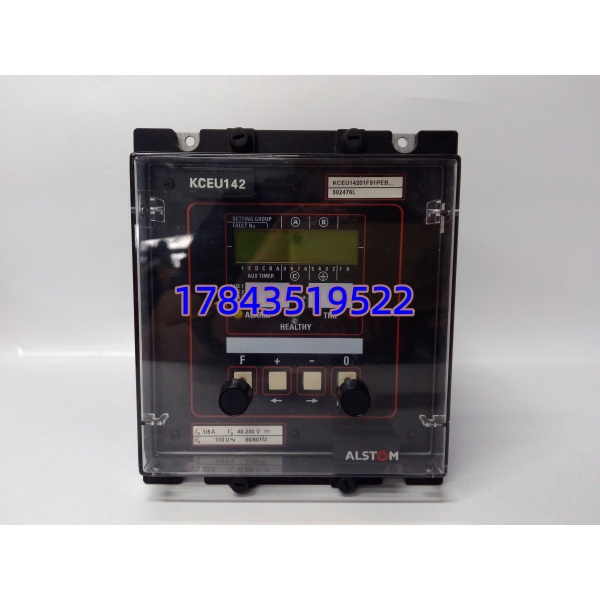

502476L KCEU14201F51PEB | 工业继电器模块 自动化控制备件

描述

产品深度介绍

502476L KCEU14201F51PEB 是一款工业级继电器模块，专为 PLC、DCS 及自动化控制系统设计，用于实现控制信号与负载回路的电气隔离及功率放大。

该模块采用密封式阻燃外壳，具备良好的抗振动、抗电磁干扰能力，适配机柜内长期稳定运行。模块集成浪涌吸收保护，可有效抑制线圈断电产生的反向电动势，保护前端控制设备。广泛应用于电力、石化、水处理、智能制造等场景，作为电磁阀、接触器、指示灯等执行元件的驱动接口。

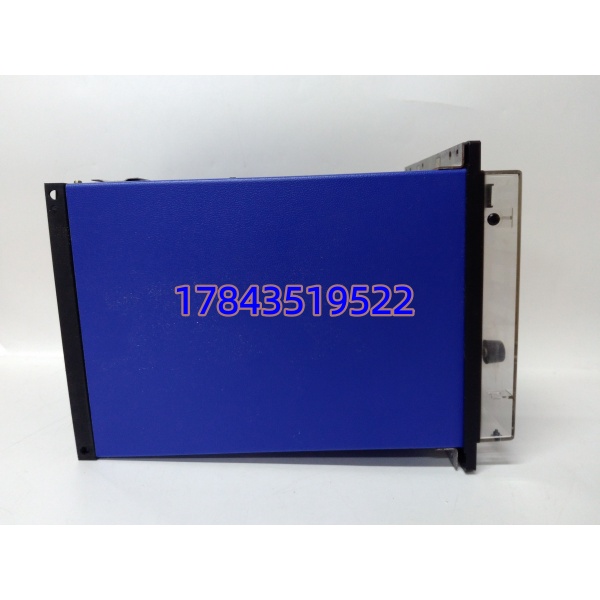

ALSTOM 502476L KCEU14201F51PEB

关键技术规格

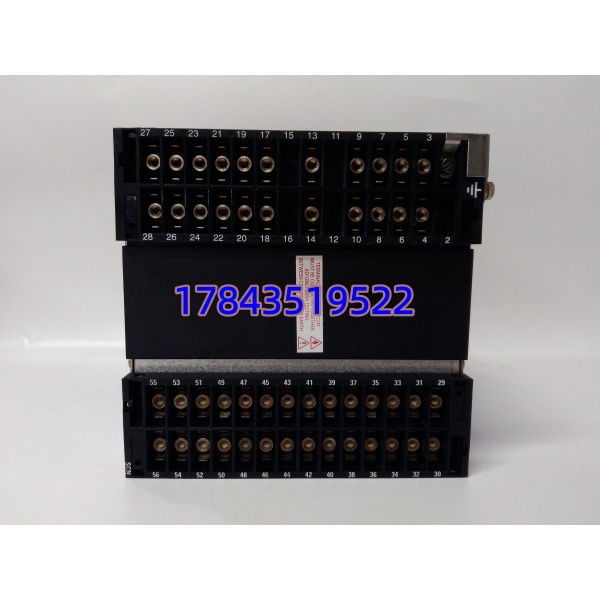

ALSTOM 502476L KCEU14201F51PEB

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 断开系统电源，包括控制电源与负载电源。
2. 等待 5 分钟，确保电容完全放电。
3. 佩戴防静电手环，在防静电垫上操作。

工具准备：

• 十字螺丝刀（PH1）
• 万用表
• 标签纸与记号笔

阶段二：拆卸旧模块（5 分钟）

1. 标记接线：用标签纸记录每个端子的线号与功能。
2. 拆除线缆：松开端子螺丝，轻轻拔出线缆。
3. 释放卡扣：用一字螺丝刀向下按压模块底部的导轨卡扣。
4. 垂直拔出：将旧模块从导轨上平稳取下。

阶段三：安装新模块（10 分钟）

1. 核对型号：确认新模块型号与旧模块完全一致。
2. 导轨安装：将模块顶部挂在导轨上，底部按压到位，听到 “咔哒” 声即固定。
3. 复刻接线：严格按照标签或旧模块照片，连接线缆至对应端子：
   • A1/A2: 24V DC 控制电源
   • COM/NO: 负载回路公共端与常开触点
4. 紧固检查：拧紧端子螺丝，轻拉线缆确认无松动。

阶段四：上电测试（5 分钟）

1. 通电前检查：用万用表测量 A1/A2 间电压为 24V DC，负载回路无短路。
2. 控制测试：给 A1/A2 加电，模块指示灯亮，同时听到触点吸合声。
3. 负载测试：测量 COM 与 NO 端子间导通状态，确认切换正常。
4. 运行观察：通电运行 30 分钟，模块无异常发热、异响。

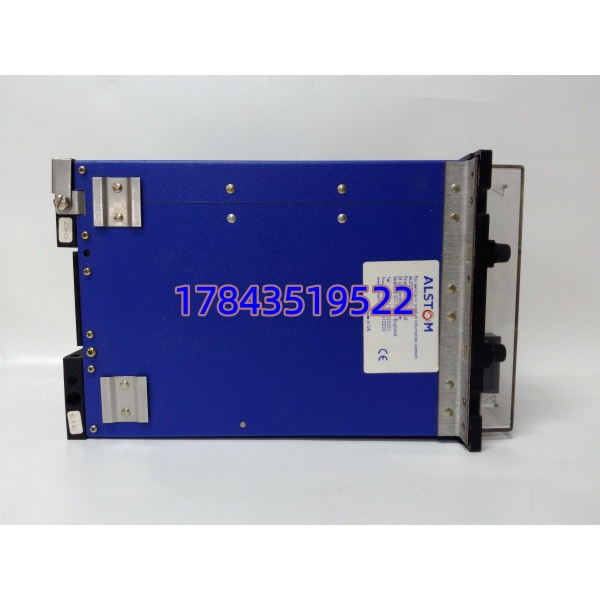

ALSTOM 502476L KCEU14201F51PEB

常见问题解答 (FAQ)

Q1: 这个模块能直接替换其他品牌的同规格继电器吗？A: 只要控制电压、触点容量、安装方式一致，通常可以直接替换。但需注意引脚定义和端子间距，建议替换前核对接线图。

Q2: 线圈频繁烧毁是什么原因？A: 常见原因有三点：

1. 控制电压过高：实际输入电压超过 24V DC±10% 范围。
2. 浪涌抑制失效：模块内部保护二极管损坏，建议更换模块。
3. 负载侧短路：触点后端负载短路，导致触点过流烧蚀。

Q3: 质保期多久？A: 我们提供12 个月质保（自发货日起），覆盖出厂硬件缺陷。人为损坏（如错接高压、进水、静电击穿）不在质保范围内。

Q4: 有替代型号吗？A: 该型号为专用型号，暂无直接替代型号。建议采购原装型号以确保兼容性和稳定性。
