描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 1785-L40C15（PLC‑5/40C15） |
| 适配机架 | 1771‑A1B/A2B/A3B/A4B 4/8/12/16 槽本地机架 |
| 用户程序内存 | 最大 48,000 字，可搭配 1785‑ME 系列内存卡扩容 |
| IO 总容量 | 2048 点混合数字 / 模拟 IO；互补模式支持 2048 入 + 2048 出 |
| 通讯通道配置 | 1 路 ControlNet 主站、2 路复用 DH+/ 远程 IO 扫描通道、1 路 RS232 编程串口 |
| ControlNet 版本 | Phase 1.5，传输速率 5Mbps，同轴线缆介质 |
| 远程 IO 能力 | 最多 125 个 IO 机架，其中通用远程机架上限 60 个 |
| 背板功耗 | 整机 15.8 W，背板额定电流 3.0 A |
| 程序扫描速度 | 约 0.5ms / 千位逻辑指令 |
| 内存备份 | 配套 1770‑XYC 锂电池，断电保存程序 / 数据表 |
| 工作温区 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |

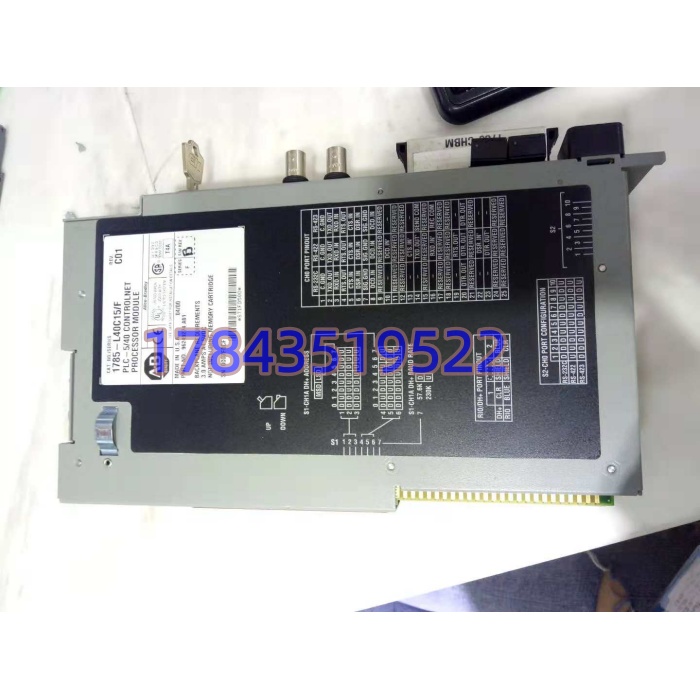

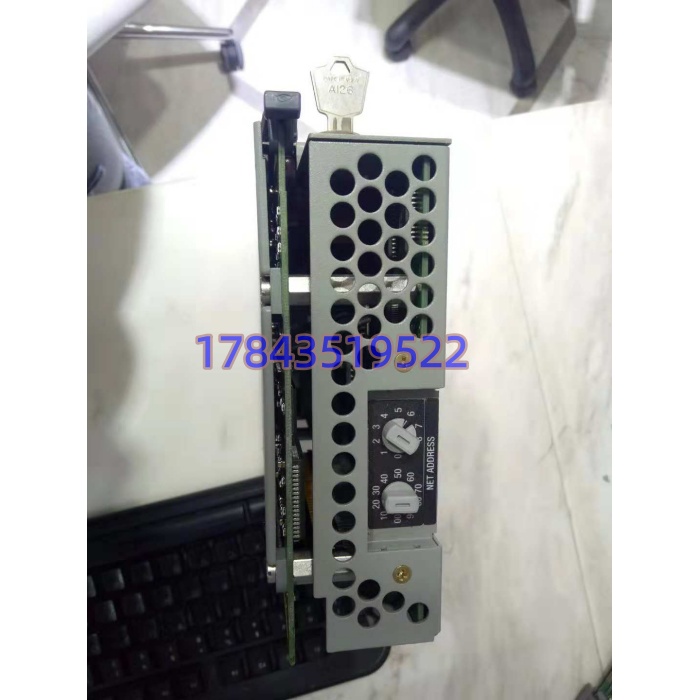

| 面板接口 | ControlNet 同轴口、DH + 端子、RS232 编程口、钥匙开关模式切换 |
| 硬件区分 | 不可混用 1785‑L40C（1.25 版 ControlNet）、1785‑L20C15 小内存型号，固件不互通 |
产品深度介绍
1785-L40C15 是 PLC‑5 系列中端高性能主控，搭载 1.5 版本 ControlNet 双同轴总线，面向流程行业大中型成套自控系统开发，兼顾本地机架 IO、远程分布式 IO、多控制器对等通讯三大需求。内置 48K 大容量程序存储空间，可承载复杂连续工艺 PID、批量配方、联锁逻辑；双路 DH+/ 远程 IO 复用通道可分开调度现场扫描与上位 DH + 组网，互不抢占扫描周期；ControlNet 提供确定性实时 IO 控制，同一网段多台 PLC 可共享现场仪表、变频器节点数据。整机配套钥匙开关，支持运行 / 编程 / 锁定三种模式，防止现场误下装程序；锂电池独立备份数据表与程序，断电数月数据不丢失。该产品线 2017 年停止量产，火电厂、炼化存量装置大量在用，故障后只能依靠库存备件替换，更换时必须核对 ControlNet 固件版本，跨版本会出现网段节点丢失、IO 扫描超时。
应用场景与行业痛点
流程工厂 PLC‑5 主控一旦故障，整条工艺回路联锁、调节全部失效，化工、火电连续装置无法停机检修，原厂海外调货周期 45 天以上，长期人工就地监盘存在安全生产风险。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统除灰、循环水、脱硫脱硝成套 PLC‑5 控制柜，大量远程 IO 采集温度压力联锁，ControlNet 对接 SIS 与厂级监控平台。
- 石油化工精馏、加氢反应装置自控高压反应釜、分离塔批量配方控制，多控制器对等数据交互，保障连续生产稳定。
- 城市大型污水处理厂全厂自控曝气、沉淀、污泥脱水分布式远程 IO，DH + 组网多台 PLC 集中上传中控画面。
- 冶金钢厂烧结、高炉辅机监控除尘风机、冷却水泵批量逻辑控制，恶劣粉尘环境稳定长期运行。
- 大型制药 GMP 生产线成套设备无菌车间温湿度、洁净度联锁，程序锁定模式防止配方参数篡改。
真实抢修案例
山东某炼化加氢装置 2025 年 10 月 1785-L40C15 主控 Fault 灯常亮，远程 IO 全部离线，超温超压联锁失去自动保护，只能 24 小时人工就地值守。联系美国原厂订货周期 42 天，安监局下达限产整改通知。采购调取全新原装现货，运维提前备份完整程序、记录 ControlNet 网段节点地址，更换 CPU 后匹配原有固件版本，下装程序 15 分钟全部 IO 恢复扫描，联锁正常投用。后续该厂采购两块同型号 CPU 作为机组常备备件。
