描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 1785-L40C15（ControlNet 1.5 版本） |
| 用户程序内存 | 48,000 字（Word） |
| 最大 I/O 点数 | 2048 点（数字 / 模拟混合通用） |
| 背板 5V 耗电 | 3.3 A |
| 整机功耗 | 59 BTU/h |
| 内置通讯接口 | ControlNet1.5、DH+、RIO 远程 I/O、RS232 编程串口 |
| 冗余配置 | 支持双 CPU 热备，搭配 1785‑CHBM 备份卡 |
| 远程 I/O 上限 | 最多 125 个本地 / 远程机架，60 个通用远程机架 |
| 程序备份方式 | 内置锂电池 RAM 缓存；可选 1785‑ME16/ME32 EEPROM 存储卡 |
| 适配机架 | 1771 系列本地 I/O 机架、1771‑ACN15 远程适配器 |
| 编程软件 | RSLogix 5 V3.22 及以上、RSNetWorx for ControlNet |
| 工作温度 | 0 ~ +60 ℃ |
| 存储温度 | -40 ~ +85 ℃ |
| 绝缘耐压 | 通讯端口对地 1500 VAC 隔离 |
| 整机重量 | 约 0.64 kg |
| 认证 | UL、C‑UL、CE Class I Div2 防爆认证 |
产品深度介绍

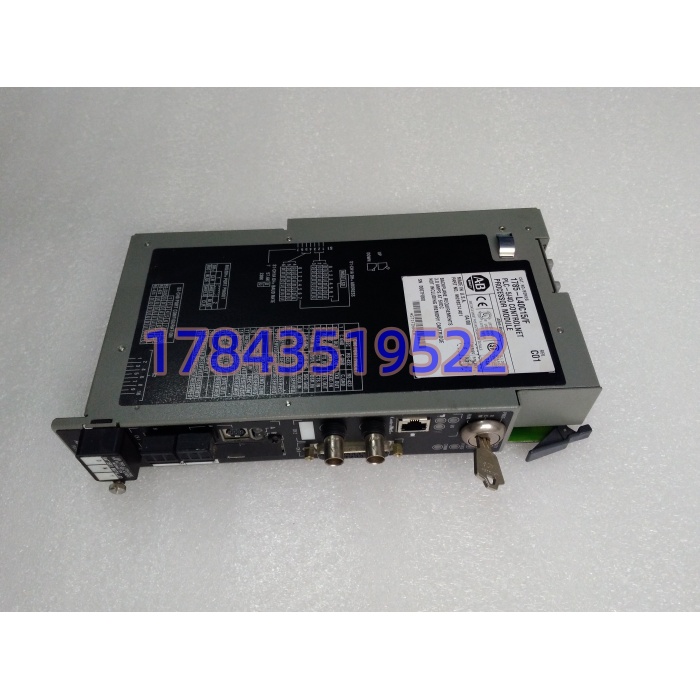

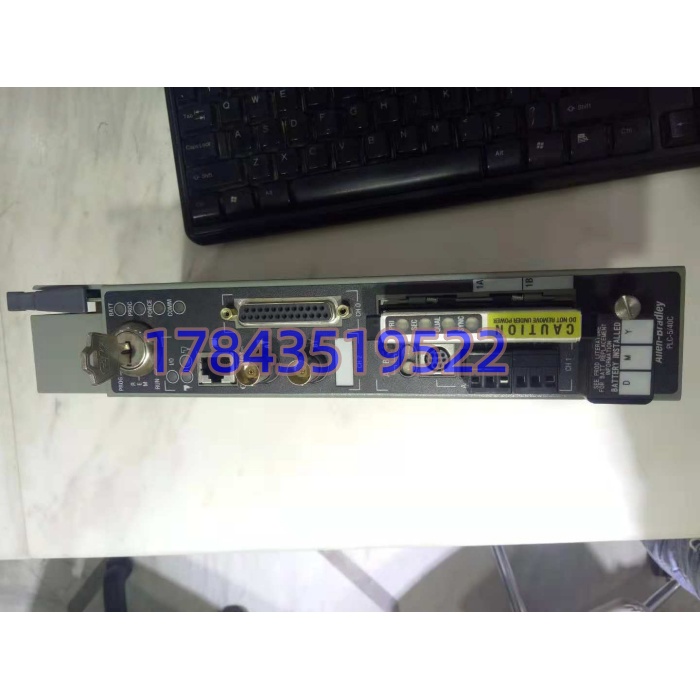

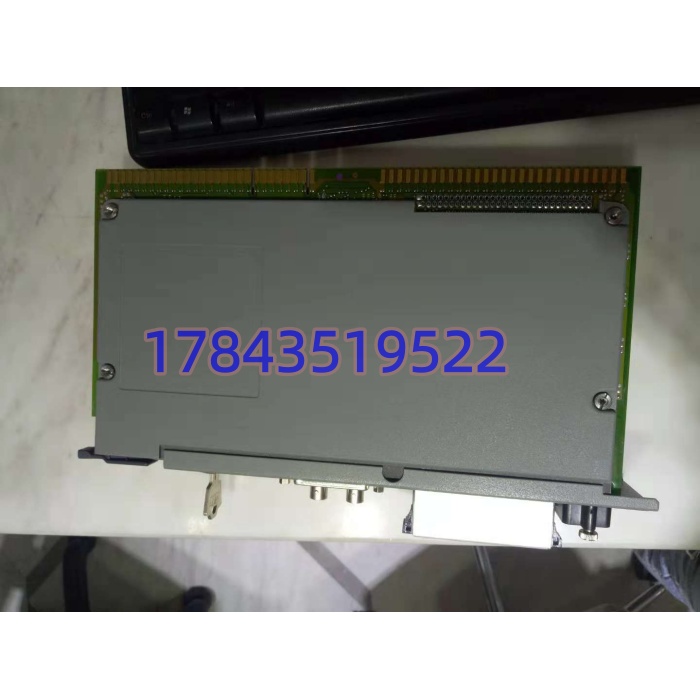

1785-L40C15 是 PLC‑5 系列搭载 ControlNet1.5 总线的中端主控处理器，面向化工、电厂、水处理存量大型过程控制项目设计，48K 程序内存可承载多回路 PID、联锁逻辑、跨设备 MSG 数据交互。模块集成四路独立通讯通道，可分层搭建设备控制网、远程 I/O 采集网、上位监控网；原生支持双 CPU 热冗余架构，主 CPU 故障时备用机无扰动切换，避免装置非计划停机。适配全系列 1771 数字、模拟、特殊功能 I/O 卡件，配套 EEPROM 存储卡可永久固化程序，规避锂电池亏电丢失逻辑风险，是存量 PLC‑5 系统主流替换 CPU 型号。
应用场景与行业痛点
现场工程痛点
大量老旧炼化、自备电厂、污水厂成套系统使用 1785-L40C15 做主控，CPU 闪存老化、备份电池失效、ControlNet 通讯芯片损坏后，整套装置自动控制失效，只能就地手动操作。原厂停产无渠道长期备货，海外调货周期超 2 个月；老项目组态、网络规划仅适配 ControlNet1.5 硬件，更换新版 L40C 无法兼容原有总线节点，整套网络需要重新规划调试，停工改造成本极高。
典型应用场景
- 火力发电厂锅炉辅控系统引风机、给煤机、水处理成套控制，ControlNet 对接远程烟气、水质分析仪表，双 CPU 冗余保障机组稳定运行。
- 石油化工精馏、加氢装置多段反应釜温度压力闭环控制，RIO 远程采集罐区分散变送器，DH + 对接车间本地 HMI 操作台。
- 市政大型污水处理厂曝气、污泥脱水、加药系统全域控制，多远程 I/O 机架分布式采集，环保数据实时上传监管平台。
- 油气集输场站自控系统管线调压、切断阀联锁，无人值守场站宽温运行，冗余架构规避单点故障泄漏风险。
- 造纸生产线过程控制纸机水分、车速多段同步调节，大量模拟量采集，长周期连续生产无间断运行。
现场真实案例
河北某自备电厂 #3 机组 PLC‑5 主控 1785-L40C15 备用电池漏液，断电重启后整套控制程序丢失，锅炉辅机全部失去自动调节，机组降负荷运行，每日发电量缺口超百万度。联系罗克韦尔代理商，原厂无库存，海外调货周期 12 周。我方现货同硬件版本 1785-L40C15，搭建 1771 完整测试机架完成 72 小时满载总线、冗余切换压力测试，附带 ControlNet 节点扫描、冗余切换实录视频发货。现场直接插拔替换，导入原有 EEPROM 程序，15 分钟恢复全自动控制，后续电厂采购 2 块同型号 CPU 作为两台机组应急备件。
