描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 产品类别 | I/O 接线摆臂（Wiring Arm） |
| 连接方式 | 旋转铰接结构，可脱离主体模块 |
| 端子类型 | 镀锡 / 镀金螺钉端子（依后缀型号区分） |
| 单端子额定电流 | 2 A |
| 最高耐压 | 300 V |
| 适配系统 | PLC‑5 / 1771 系列 I/O 机架 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 安装形式 | 直接卡扣在对应 1771 I/O 模块前端 |
产品深度介绍

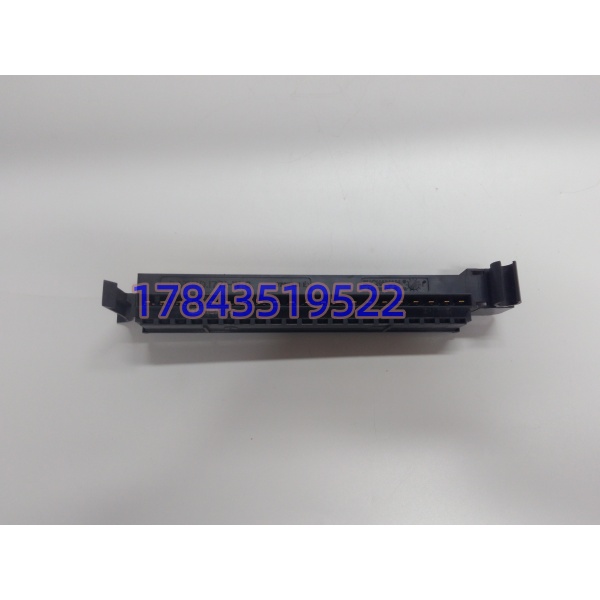

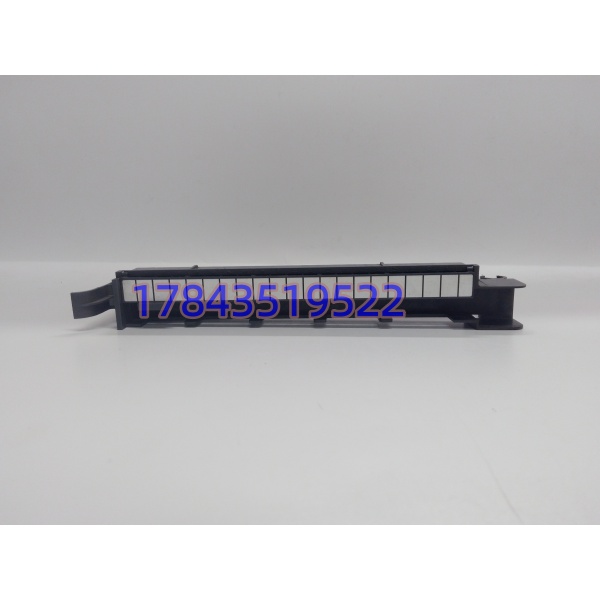

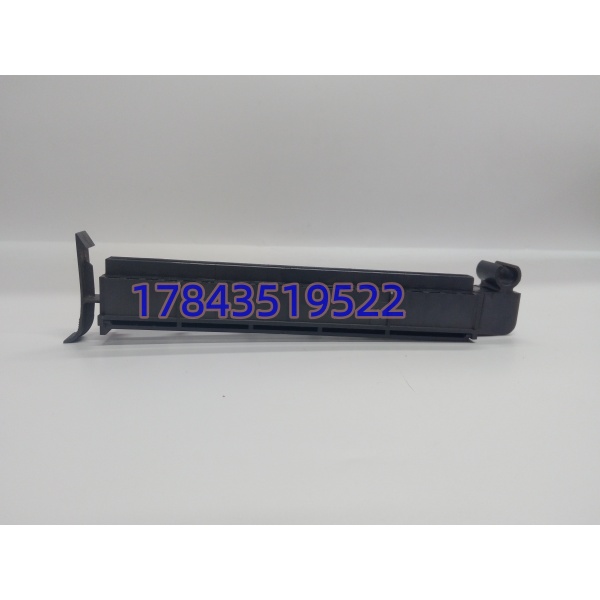

1771-W 系列接线摆臂是 AB 1771 PLC‑5 系统专用配套附件，安装在数字量、模拟量 I/O 模块正面，所有现场信号线压接在摆臂端子上。 检修更换 I/O 模块时，只需旋转解锁摆臂，模块可以直接抽出，现场线缆保持不动，省去大批量拆线、重新对线工序，大幅缩短停机时长。 不同后缀型号端子数量、引脚定义不通用，必须和原有 I/O 模块型号匹配采购，混用会造成信号错位。
应用场景与行业案例
大量老旧生产线依然保留 PLC‑5 硬件。没有接线摆臂的机柜，每次更换故障 I/O 卡都需要逐条拆线标记，现场极易发生接错线，引发设备误动作。
典型应用场景：
- 造纸行业 – 纸机老式 PLC‑5 控制柜 复卷机、压榨分部 I/O 模块维护，避免大量信号拆线耗时。
- 冶金行业 – 轧机辅控系统 冷却系统、输送设备数字量、模拟量卡件日常检修。
- 水泥建材 – 回转窑老旧自控系统 预热器风机、阀门反馈 I/O 回路维护。
- 水处理厂区 – 老站 PLC 控制系统 泵组、阀门信号采集模块定期备件更换。
- 油气储运 – 老旧泵站监控系统 压力、液位变送器信号采集回路检修。
案例：华南某造纸厂停机抢修 去年旺季，三号纸机一块 1771-IVN 数字输入模块故障。原模块配套 1771-WN 接线摆臂。 如果没有摆臂，40 多条现场信号线需要逐一拆线标记，预估停机 4 小时。运维人员解锁原有接线摆臂，直接更换 I/O 模块，全程只用 40 分钟，生产线快速恢复运行。事后该厂补充多支同型号接线摆臂作为常备配件。
质量透明化检测流程
- 入库验收检测 来源追溯：核对本体刻印型号，区分 WB/WF/WG/WH/WN 后缀； 外观检查：壳体无开裂、端子无锈蚀、转轴卡扣活动顺畅； 端子检查：螺钉螺纹完好，不存在滑牙。
- 装配适配测试 将摆臂卡扣至对应型号 I/O 模块； 验证旋转开合顺畅，锁扣可以正常卡紧、不会自行松脱； 核对端子引脚对位准确，无偏针、虚接隐患。可提供测试照片。
- 电气导通抽检 万用表逐路检查内部导体导通，排查内部断线； 检查端子螺钉锁紧后接触稳定，无虚接。
- 标识与存档 拍照记录完整型号后缀，登记物料信息。
- 最终质检包装 质检人员确认外观与装配功能；独立防静电袋封装；粘贴 QC 合格标签，标注检测日期。
