描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号 | 1769‑L23E‑QB1B，硬件 A/B 版本通用互换 |
| 用户程序内存 | 512 KB，支持梯形图、功能块、结构化文本 |
| 本体集成 IO | 16 路 24V DC 数字输入、16 路继电器数字输出 |
| 扩展能力 | 背板最多拓展 4 块 1769 系列 IO 模块，需配套 1769‑ECR 终端盖板 |
| 通讯接口 | 1×RJ45 EtherNet/IP 网口；CH0 RS232 隔离串口（DF1/DH485/ASCII） |
| 运动控制 | 支持最多 4 轴 EtherNet/IP 伺服联动 |
| 供电规格 | 外部 24V DC 供电，整机内置电源模块，无需额外电源卡 |

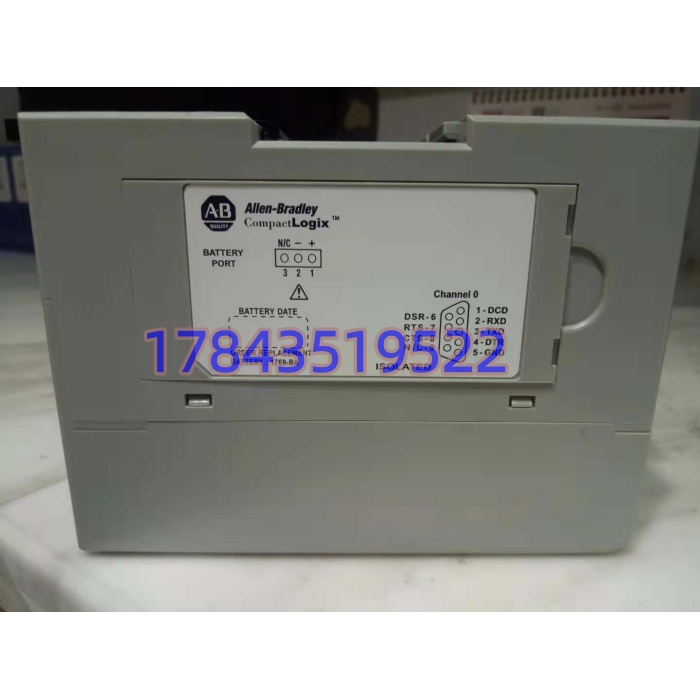

| 程序保存 | 内置锂电池断电保存程序、标签数据，电池仓前置便于更换 |
| 扫描速度 | 1K 布尔逻辑 0.1ms，复杂浮点运算适配中小型设备 |
| 工作温区 | 0 ℃ ~ +60 ℃机柜安装；存储‑40 ℃ ~ +85 ℃ |
| 配套软件 | RSLogix 5000 V20 及以上、Studio 5000 V21+ |
| 认证标准 | UL、CE，符合 IEC 61131‑3 工业编程规范 |
| 质保周期 | 现货统一质保 12 个月 |
产品深度介绍

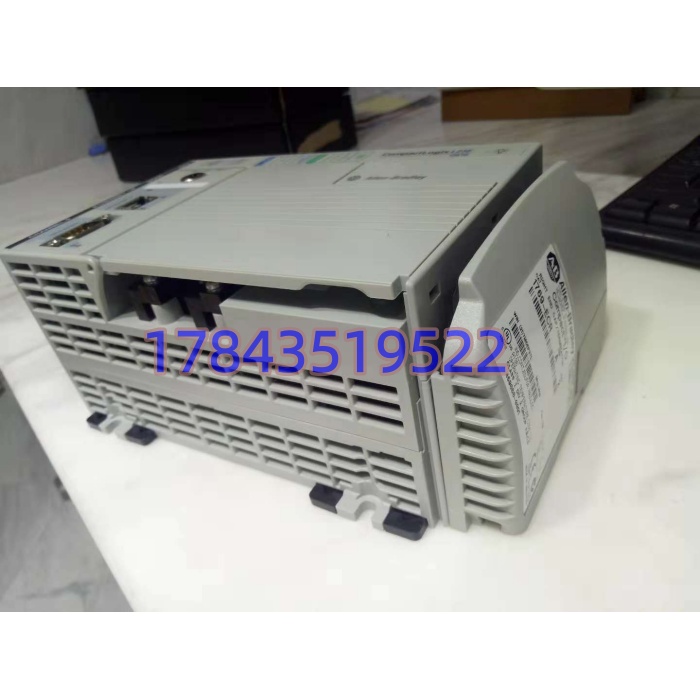

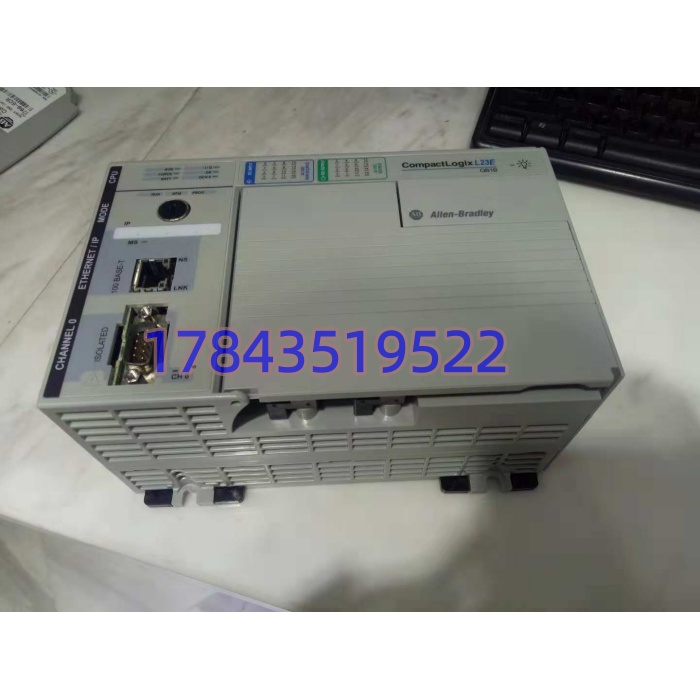

1769‑L23E‑QB1B 是 CompactLogix L2 系列一体式成套控制器，把 CPU、24V 电源、32 点本地数字 IO 整合为单台整机，省去单独搭配电源、基础 IO 模块的成本，适合中小型单机设备。自带 EtherNet/IP 工业以太网，可对接变频器、伺服、上位 MES 系统，同 ControlLogix 共用一套编程软件，程序可跨平台移植。机身预留扩展背板，现场点位不足时直接加装模拟量、高速计数模块扩容。继电器输出触点适配电磁阀、指示灯、小型接触器负载，整机结构紧凑，节省控制柜安装空间；停产多年，大量老包装、机床、水处理设备仍在用，是存量设备维修替换主流备件。
应用场景与行业案例
前年江苏一条食品灌装老产线，原配 1769‑L23E‑QB1B 主板通讯故障，整条灌装线停机，原厂调货周期 40 天，订单交付压力极大。
典型应用场景
- 包装机械 – 灌装、封箱、码垛单机控制输送带、气缸、热封机构，以太网对接上位计数、产量采集，本体 32 点 IO 满足基础单机逻辑。
- 水处理小型设备 – 加药、一体化净水装置液位、流量开关采集，控制加药泵、排污阀，远程串口上传运行报警数据。
- 橡塑挤出设备 – 单螺杆挤出机辅控温控、牵引、切刀联动，拓展 AI 模块采集熔体压力信号，4 轴伺服同步控制。
- 物流输送线 – 分拣、小型爬坡输送机光电、限位开关信号汇总，驱动分流气缸，EtherNet/IP 对接扫码上位系统。
- 五金加工机床 – 冲压、打磨单机自动化安全门、急停、工件到位信号采集，控制液压阀、冷却风机启停。
真实工程案例
浙江某包装厂 8 台灌装设备全部使用 1769‑L23E‑QB1B，运行超 9 年，其中一台 CPU 网口烧毁无法上传产量数据。采购现货同型号控制器，到货后提前备份原有程序，利用夜班 4 小时停机窗口完成整机更换，复刻原有端子接线、IP 地址与程序参数，切换后设备无调试直接量产。设备主管反馈，该型号一体机停产无替代同规格整机，提前备货可避免停产等待原厂长周期货期。
