描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1756‑ |
| 输出点数 | 16 路，每点独立隔离 |
| 输出电压 | 10–30VDC（标称 12/24VDC） |
| 每点输出电流 | 2A（30°C）；1A（60°C，线性降额） |
| 模块总电流 | 8A（30°C）；4A（60°C） |
| 浪涌电流 | 4A / 10ms，每 2 秒可重复 |
| 背板电流 | 350mA @5.1V；2.5mA @24V（总功耗 1.8W） |
| 工作温度 | -10°C 至 +60°C |
| 隔离耐压 | 250V（输出‑背板、输出‑输出间） |
| 输出延迟 | 关→开 ≤2ms；开→关 ≤1ms |
| 保护特性 | 无内置保险丝，需外接 1492‑IFM 保护 |

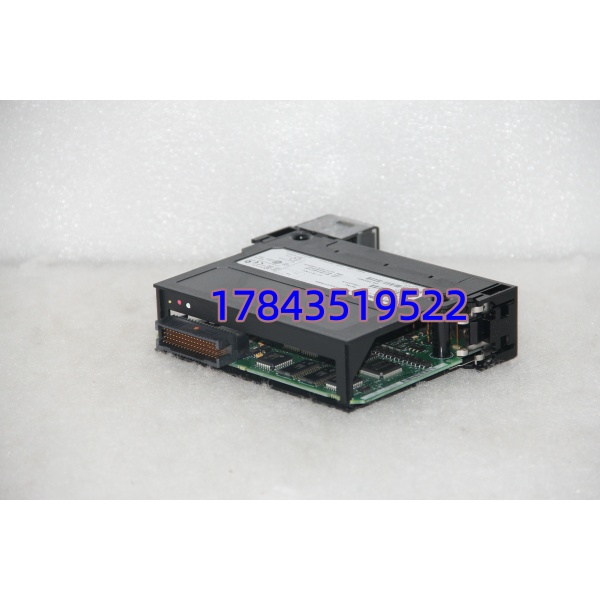

AB 1756-OB16I
产品深度介绍
1756‑ 是 Allen‑Bradley ControlLogix 平台的高密度、独立隔离型 DC 输出模块，专为 1756 系列机架设计，单槽位安装。每路输出均带电气隔离，可避免现场干扰串入控制器，同时允许各点使用不同电压源，适配复杂负载。
支持灌 / 拉电流（sink/source） 两种接线方式，直接驱动 24VDC 电磁阀、接触器、继电器及 LED 指示灯。模块支持故障安全配置，可设定故障 / 编程状态下输出保持、常开或常闭，提升系统安全性。

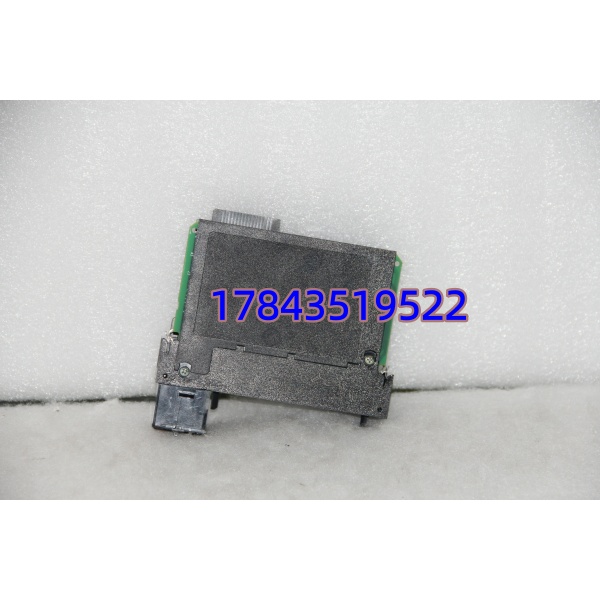

AB 1756-OB16I
应用场景与行业案例
工程痛点描述
在汽车制造、物流分拣、水处理等车间，大量 24VDC 电磁阀与执行器需要稳定控制。普通非隔离模块易因地电位差、浪涌损坏端口，导致停机。去年在苏州某汽车零部件厂，非隔离模块因现场干扰频繁误动作，生产线每周意外停机 2–3 次。
典型应用场景
- 汽车制造 – 焊装 / 涂装线控制焊接夹具电磁阀、喷枪开关、输送线启停，独立隔离防止强电干扰损坏 PLC。
- 物流仓储 – 分拣 / 码垛系统驱动滚筒电机、分流气缸、挡板执行器，高速分拣中保证动作可靠、无误触发。
- 水处理 – 泵站 / 加药系统控制电动阀、计量泵、排泥阀，隔离设计抵御现场潮湿与电腐蚀，延长寿命。
- 食品包装 – 成型 / 灌装设备驱动封口气缸、切刀电磁阀、料仓闸门，满足卫生级设备的低电压、高可靠要求。
- 一般制造业 – 机床上下料控制卡盘、夹具、冷却泵，独立隔离避免机床变频器干扰影响 PLC 稳定。
真实案例
案例：汽车零部件厂焊装线改造江苏某汽车零部件厂焊装线原用非隔离输出模块，因焊机强干扰，电磁阀频繁误动作，每班停机 2–3 次，每次 15 分钟以上，严重影响产能。更换为 1756‑ 后，16 点独立隔离有效阻断干扰，浪涌耐受能力提升，误动作完全消除。模块直接安装于现有 1756 机架，无需额外改造，调试 2 小时即投入运行。改造后生产线月均减少停机时间超 16 小时，增产约 12%，投资回报期仅 2 个月。
技术避坑指南
1. 混淆品牌（常见误区）
- 问题: 常被误称为 “GE 1756‑”，实际为 Allen‑Bradley（罗克韦尔） 产品
- 避坑: 采购时核对品牌与型号，避免发错货；GE 无此型号 PLC 模块
2. 负载电流超限
- 问题: 每点电流超 2A 或总电流超 8A，导致模块过热烧毁
- 避坑:
- 30°C 环境单路≤2A，60°C 环境≤1A
- 总负载≤8A（30°C），必要时分组或加继电器扩容
3. 未加外部保险丝
- 问题: 模块无内置保险丝，负载短路直接烧毁输出点
- 避坑:
- 每点串联 1–2A 快熔保险丝，或配 1492‑IFM 保护模块
- 曾有现场未加保险，短路一次损坏 4 个点
