描述
产品详情

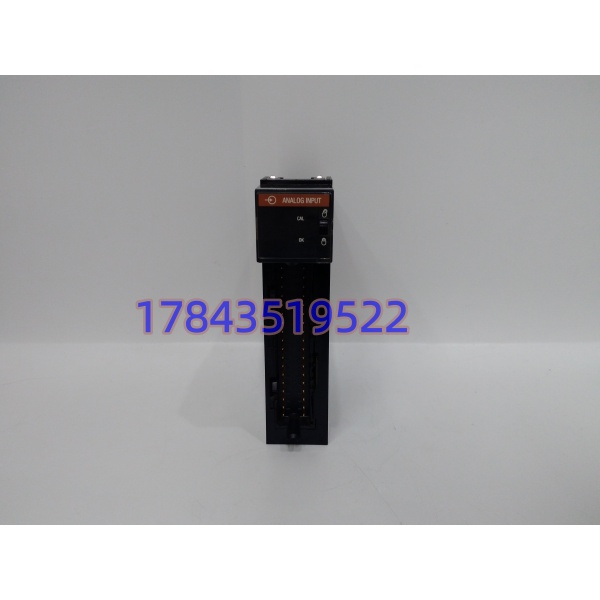

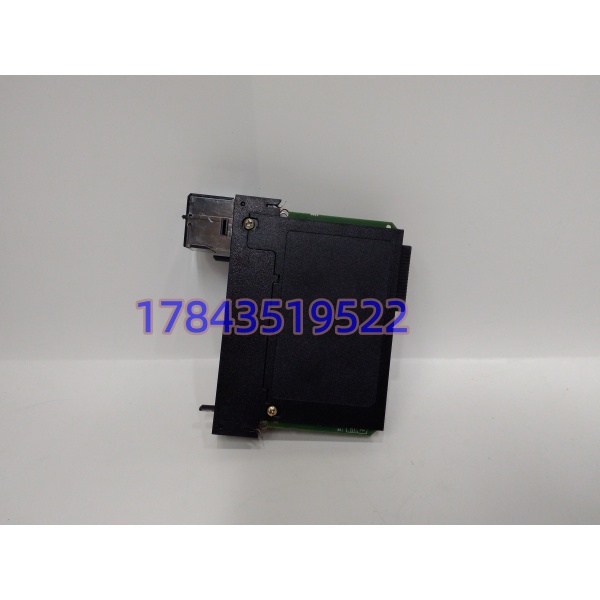

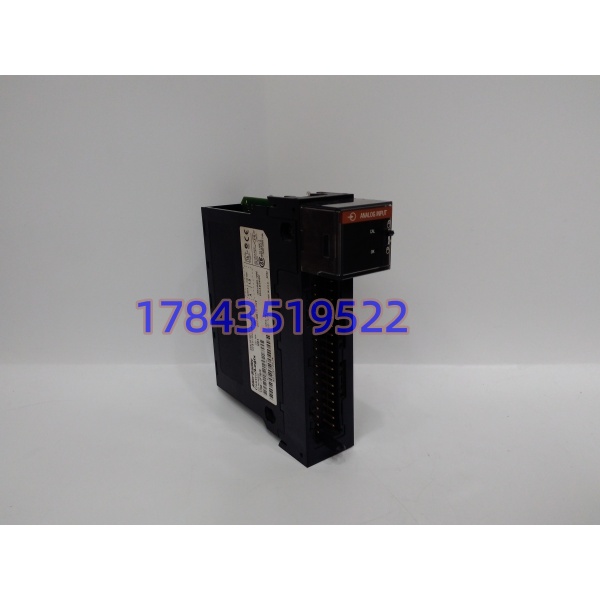

・型号：1756‑IF16
・品牌：Allen‑Bradley（Rockwell 自动化）
・系列：ControlLogix
规格参数
- 通道配置：16 路单端 / 8 路差分 / 4 路高速差分
- 信号输入范围：±10V、0~10V、0~5V、0~20mA、4~20mA
- 模数分辨率：16 位（带符号位）
- 背板耗电：5.1VDC 150mA；24VDC 65mA
- 整机功耗：2.33W
- 隔离等级：背板与输入通道间 250V AC 连续隔离；通道之间无隔离
- 扫描周期：16 通道单端 16.488ms；8 通道差分 8.244ms；4 通道高速差分 4.122ms
- 配套端子底座：1756‑TBCH、1756‑TBS6H
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 认证标准：UL、CE；符合 IEC 61010‑1
- 软件组态：Studio 5000 / RSLogix 5000
产品介绍
很多项目在前期选型容易混淆 1756‑IF16 与 1756‑IF16H，二者外观相近，但这款模块不具备 HART 信号解调能力，只适合常规 4‑20mA 变送器采集。它是 ControlLogix 平台用量最大的高密度通用 AI 卡件，大量用于液位、压力、流量传感器信号汇总。 根据原厂 Datasheet，当前型号生命周期处于活跃供货阶段，但全球半导体波动会拉长标准交期。对比拆分多块 8 通道模块，采用 1756‑IF16 可以节约机柜槽位，控制硬件采购成本。对于长期运行的存量产线，维持少量备件，能够规避原厂订货周期拉长带来的停机风险，优化长期运维 TCO。
应用场景与库存策略
模拟量采集模块一旦故障，对应区域工艺测点全部失效，闭环调节回路会被迫切至手动模式。原厂标准交期普遍 4–10 周，连续运行生产线很难承受长时间等待。
- 化工装置公用工程控制系统：每套独立装置建议常备 1 件冷备件；多条产线可搭建共享备件池，定期通电检测。
- 水处理厂区流量、pH、液位采集机柜：信号点位集中区域优先选用此型号；现场干扰大的长线场景，务必启用差分模式。
- 汽车制造流水线称重、压力监测机架：关键闭环回路对应的模块，不建议依靠供应商寄售代管备件。
真实案例：一条大型包装生产线，机柜内 1756‑IF16 突发内部 AD 芯片损坏，现场无备用卡件。等待原厂调货耗时 11 天，期间整条产线关键称重回路只能人工记录数据，每班增加两名值守人员，持续产生人工成本与产能损耗。运维团队后续梳理 I/O 清单，将同型号模块划入 B 类关键备件，设置最低库存阈值。
