产品详情

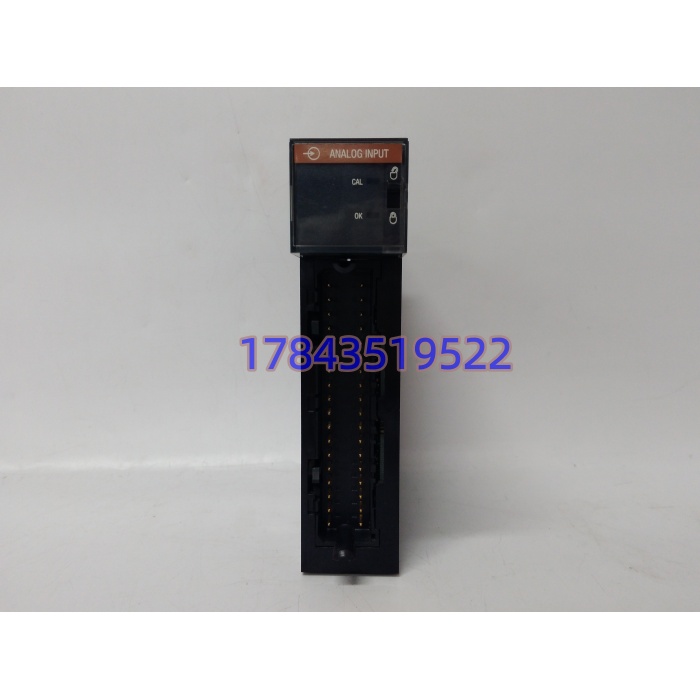

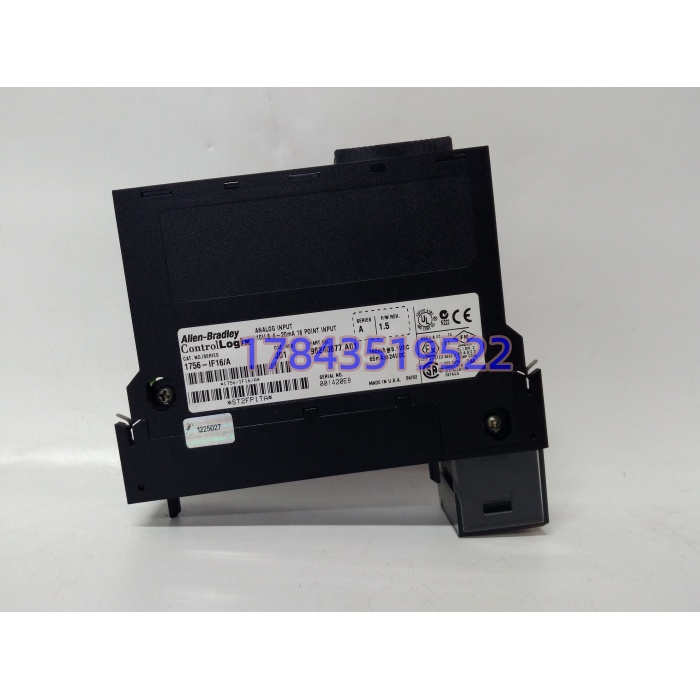

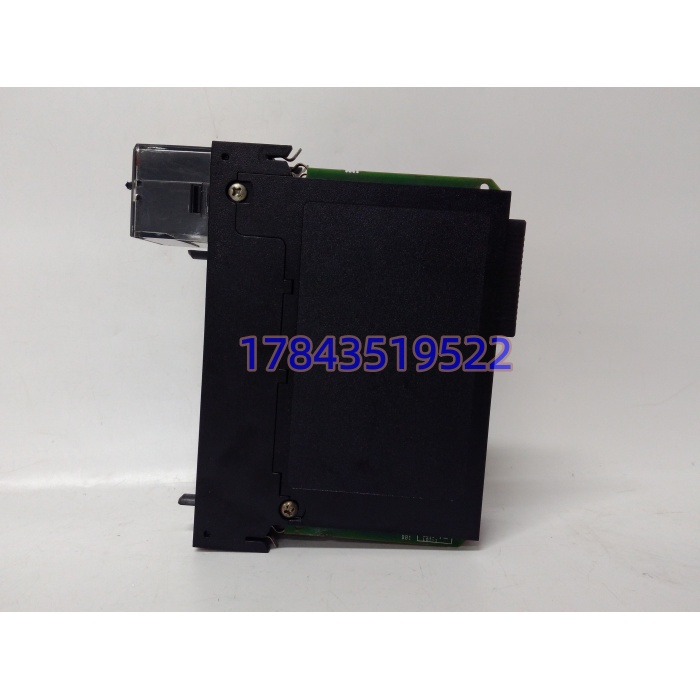

・型号：1756‑IF16・品牌：Allen‑Bradley 罗克韦尔・系列：ControlLogix 平台
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道配置 | 16 路单端 /8 路差分 /4 路高速差分，软件选择模式 |
| 输入信号 | ±10.25V、0‑10.25V、0‑5.125V、0‑20.5mARockwell A… |
| 隔离特性 | 背板对输入强化隔离 250V 连续；通道之间无隔离Rockwell A… |
| 分辨率 | 16 位，随量程变化；Σ‑Δ 模数转换 |
| 背板功耗 | 5.1V：150mA；24V：65mA，最大功耗 3.9W |
| 配套端子底座 | 1756‑TBCH 螺钉端子、1756‑TBS6H 弹簧端子（需单独采购） |
| 组态软件 | Studio 5000 / RSLogix5000 |
| 面板指示 | 模块健康、每个通道状态 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃（机柜内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，机架槽位安装 |
| 自诊断 | 断线检测、超量程、模块硬件故障上报告警 |
| 备注 | 该型号无 HART；带 HART 版本为 1756‑IF16H，不可直接互换 |
产品介绍
1756‑IF16 是 ControlLogix 系统通用模拟量输入模块，多用于采集压力、液位、流量、温度变送器信号。可根据现场干扰情况切换单端、差分、高速差分模式，长线干扰大的现场优先用差分模式；注意通道之间没有隔离，多路信号共地要做好接地处理，避免共模干扰造成读数跳变。坦白讲，它属于 ControlLogix 生态主流 I/O，目前原厂仍供货，但交期波动大。很多化工、水处理、冶金老项目在用该模块，现场变送器数量多，一旦模块损坏会丢失一批工艺测点，不少项目会备备件，避免等待长交期造成工艺被动。区分清楚：1756‑IF16 不带 HART，不要和 1756‑IF16H 混淆，二者底座通用，但固件功能不一样，不能直接替换使用。
应用场景与行业案例
痛点切入：我在现场遇到过该模块外部浪涌打坏部分通道，剩余通道还能勉强工作，但系统持续报通道故障。生产装置不能随便停机，原厂订货周期久，没有备件只能临时改接线挪测点，增加班组维护工作量。典型场景：
- 化工装置 ControlLogix 控制系统，采集 4‑20mA 压力、流量、液位变送器信号参与调节、联锁。
- 市政大型污水厂自控系统，大量模拟量测点集中采集。
- 冶金生产线 PLC 系统，采集辊缝、张力、温度模拟量信号。
- 电厂辅机 PLC，采集泵、风机相关温度压力测点。
真实案例：某化工厂合成车间，一块 1756‑IF16 受现场浪涌冲击损坏 5 个通道，其余通道还能工作，系统持续报故障。现场没有备用模块，原厂订货周期 30 天。故障期间运维把重要测点临时迁移至备用 I/O 槽位，同时屏蔽故障通道，班组每两小时核对一次关键仪表就地读数。备件到货后完成更换，全部测点恢复正常，事后将该型号划入 B 类备件。
