描述
关键技术规格
- 端口配置：2×RJ45（10/100Mbps 自适应，Auto‑MDI/MDI‑X）
- 协议支持：EtherNet/IP、CIP、Modbus TCP、HTTP/HTTPS、SNMP、IGMP
- 连接能力：256 个 Logix 连接、128 个 TCP/IP 连接
- 网络拓扑：支持 DLR 环网、线性、星型；DLR 故障恢复＜3ms
- 电源功耗：背板 5VDC 供电，5.1W
- 工作温度：‑20℃ ~ +60℃
- 相对湿度：5%–95%（无冷凝）
- 绝缘耐压：以太网‑背板基本绝缘 510VAC/60s
- 尺寸 / 重量：单槽宽约 45mm，重 0.91kg
- 认证：UL、CSA、CE，符合 ODVA 规范
产品深度介绍

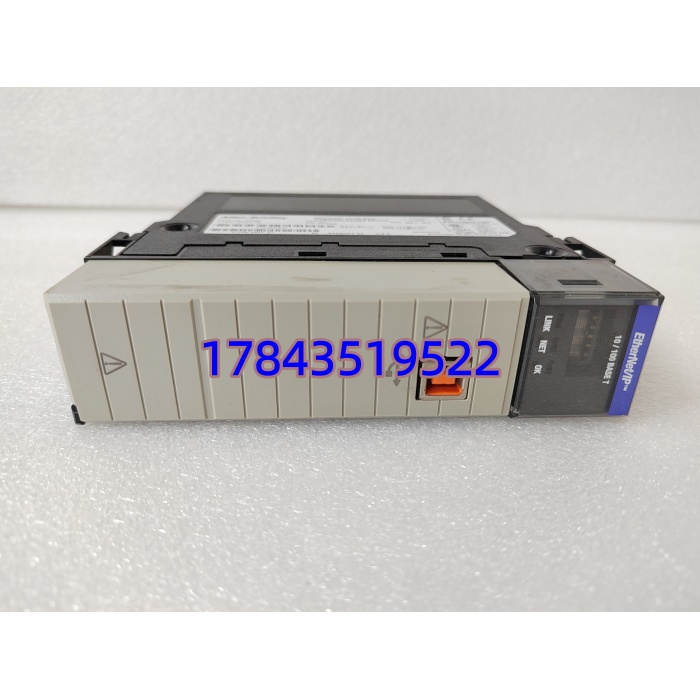

1756‑EN2T B 是罗克韦尔 ControlLogix 平台的标准双口 EtherNet/IP 通信模块，B 版为硬件优化迭代版本，兼容性更强、稳定性更高。模块自带两口交换机功能，无需额外交换机即可构建 DLR 冗余环网，显著提升网络可靠性。
作为 ControlLogix 系统的以太网接口，它承担控制器与上位监控、现场设备及第三方 PLC 的数据交互，支持实时 I/O 与消息通信，适配大型离散制造、过程工业与智能工厂网络架构。内置 Web 服务器，可通过浏览器快速配置 IP、查看诊断日志与固件版本，调试维护更高效。
应用场景与行业案例
工程痛点描述
大中型 PLC 系统中，单网口模块易因网线 / 交换机故障导致全网中断；传统星型架构单点故障风险高，而独立交换机增加成本与故障点。需要低成本、易部署的网络冗余方案。
典型应用场景
- 汽车制造 – 焊装 / 总装线连接 PLC 与机器人、伺服、HMI，构建 DLR 环网，单节点故障不影响全线运行，保障节拍连续。
- 食品饮料 – 灌装 / 包装线连接 PLC 与变频器、称重仪表、视觉系统，实时传输配方与生产数据，支持远程监控与追溯。
- 水处理 – 污水厂 / 净水厂构建全厂 EtherNet/IP 网络，连接 PLC、SCADA、仪表与泵阀，支持环网冗余，避免单点故障致系统瘫痪。
- 电力能源 – 发电机组辅控连接 ControlLogix 与励磁系统、同期装置、远程 IO，实现高速数据交互，满足电厂高可靠性要求。
真实案例
案例：某汽车焊装车间网络改造2025 年，某车企焊装线原用单口 1756‑ENBT 模块，频繁因交换机端口 / 网线故障停机，每月损失超 30 万元。更换为1756‑EN2T B并搭建 DLR 环网，取消中间交换机，故障点减少 60%。改造后连续运行 8 个月无网络停机，单次故障恢复＜3ms，年节省维护与停产损失超 350 万元。
核心卖点与差异化
- 双口 + DLR 冗余：内置两口交换机，支持 DLR 环网，故障恢复＜3ms，无需额外交换机，降本增效。
- 高连接容量：支持 256 个 Logix 连接，比普通模块提升 1 倍，适配大型多设备网络。
- 宽温稳定运行：‑20℃~+60℃工作温度，适应车间、户外等恶劣环境。
- Web 配置诊断：内置网页，无需编程软件即可配置 IP、查看状态与日志，调试更高效。
- 热插拔支持：在线更换模块不影响机架其他设备运行，减少停机时间。
