描述
关键技术规格
| 参数项目 | 参数值 |
|---|---|
| 完整型号 | 1756-TBNH |
| 端子类型 | NEMA 螺丝夹紧端子 |
| 点位数量 | 20 位 |
| 推荐螺丝扭矩 | 1.36 N·m（12 in-lb） |
| 适用线缆规格 | 单根：0.33~2.1 mm²（22–14 AWG）双根同端子：0.33~1.3 mm²（22–16 AWG） |
| 线缆要求 | 实心铜线或绞合铜线，不可实心 / 绞合混用 |
| 剥线长度 | 7~8 mm |
| 最大螺丝刀宽度 | 8 mm |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 适配机架 | ControlLogix 1756 系列机架 |
| 配套 I/O | 适配大部分 20 点位 1756 数字量、模拟量 I/O 模块 |
| 生命周期状态 | 原厂在售 |
产品深度介绍

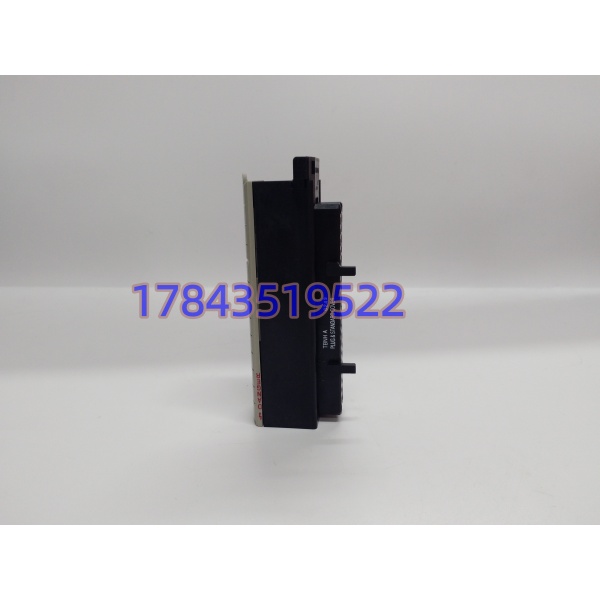

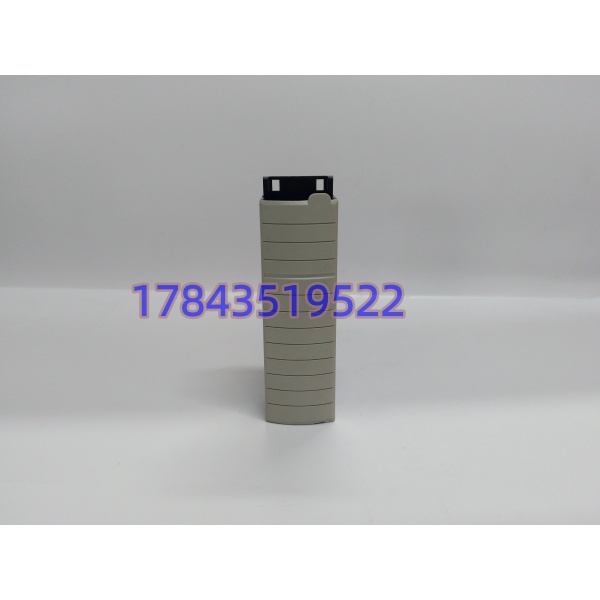

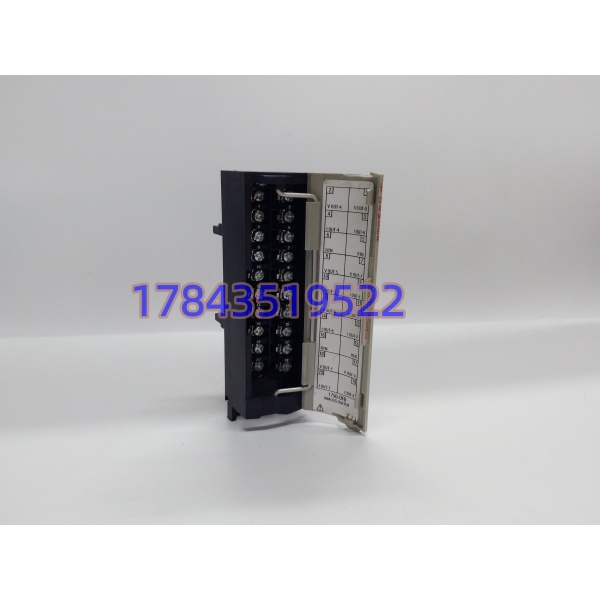

1756-TBNH 是 ControlLogix 平台专用可拆卸端子块（RTB），直接插接在 1756 I/O 模块正面，搭建现场传感器、执行器与 PLC 模块之间的电气通路。 可拆卸结构是核心优势，检修更换 I/O 模块时，可整体拔下端子块，线缆无需逐一拆除，大幅缩短停机调试时长。端子采用螺丝夹紧结构，长期运行不易松动，适合连续生产工况。 该端子属于独立选购配件，I/O 模块本体出厂不含 RTB，项目扩容、端子老化损坏、改造扩容场景需求量较大。
应用场景与行业案例
很多生产线停机故障并非 I/O 板卡损坏，而是端子氧化、螺丝松脱导致信号中断。传统固定式端子更换时需要逐根拆线，单次检修耗时数小时。使用可拆卸 RTB 可以规避大量拆线工作量。
典型应用场景：
- 机械设备制造 – 生产线 PLC 控制柜 输送线、包装机械 ControlLogix 控制系统，数字输入输出信号接线。
- 冶金、水泥行业 – 传动控制站 现场振动大，螺丝紧固式端子相比弹簧端子抗震动性能更好。
- 水处理、市政工程 – 泵站自控系统 阀门、泵体反馈信号采集，后期改造频繁。
- 化工装置 – 中小型 ControlLogix 控制系统 模拟量变送器 4–20mA 信号接线。
案例：华南一条汽车冲压生产线抢修 去年旺季，冲压线一台 1756-IB16 输入模块报警，初步判定模块故障。现场工程师庆幸配置 1756-TBNH 可拆卸端子，直接拔下整个端子总成，无需松开二十多根现场线缆。新模块插入端子后回装机架，整个更换流程不到 20 分钟。 如果使用固定式接线，单单拆线、重新压接至少需要 2 小时，整条冲压线长时间停机，产能损失巨大。事后该集成商所有新项目统一标配可拆卸 RTB。
质量透明化检测流程
- 入库验收检测 核对铭牌型号；外观检查壳体开裂、端子锈蚀、螺丝滑丝、卡扣破损；清点整套卡扣配件。
- 通断功能测试 使用 Fluke 万用表逐点位检测端子导通；确认卡扣锁止机构开合顺畅、卡紧牢固。
- 外观与机械校验 检查端子内部弹片无变形、无烧灼痕迹，螺丝旋转顺畅无滑牙。
- 资料归档 登记物料编号，留存实拍照片。
- 最终质检与包装 检测合格贴 QC 标签，独立防静电袋封装。
