产品深度介绍

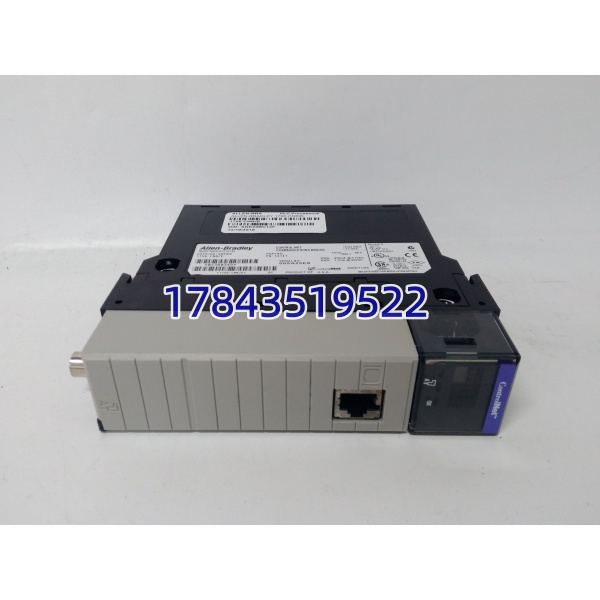

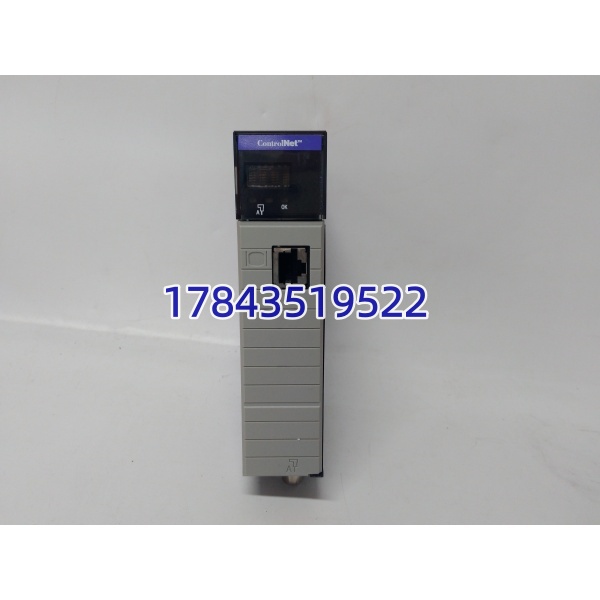

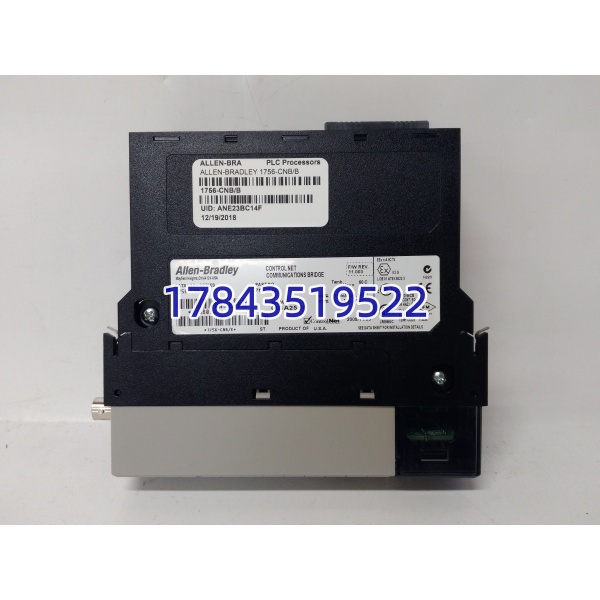

1756‑CNB 是 ControlLogix 机架标准单通道 ControlNet 通讯模块，占用机架单槽位，通过背板与 1756 系列 CPU 数据交互，外侧单 BNC 同轴接口组建 5Mbps 工业实时控制总线。模块独立硬件扫描引擎，不占用 CPU 运算资源，支持周期预定 I/O 数据（阀门、变送器、远程数字 / 模拟量分站）与非周期 HMI、MSG 读写报文；自带 NAP 调试网口可直连电脑在线诊断，侧面两位拨码设置全网唯一节点地址（01‑99）。总线采用 1786‑RG6 四屏蔽同轴电缆，主干两端必须加装 75Ω 终端电阻抑制信号反射。广泛用于化工、火电、水处理老旧 ControlLogix 系统，对接 1794 FLEX I/O、1771 远程 PLC、ControlNet 变频器与人机界面，是现场通讯故障高频替换备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 总线接口 | 单路 BNC 同轴 ControlNet A 通道，无 B 冗余通道 |
| 总线速率 | 固定 5Mbps CIP 控制总线 |
| CIP 连接上限 | 最大 48 个预定 / 非周期连接 |
| 网络节点容量 | 单段总线最多 99 个 ControlNet 设备 |
| 节点地址设置 | 侧面两位拨码，01~99 全网唯一，00 仅用于复位 |
| 背板供电 | 5.1V DC 970mA，整机功耗约 17.4 BTU/h |
| 配套线缆 | 1786‑RG6 四屏蔽 50Ω 同轴电缆 |
| 终端匹配 | 总线首尾加装 1786‑CTR 75Ω 终端电阻 |
| 调试端口 | NAP 小型网口，直连电脑 RSLinx 在线诊断 |
| 兼容 CPU | L5561、L61、L62、L63、L72、L73 全系列 ControlLogix 处理器 |
| 软件适配 | RSLogix5000 / Studio5000、RSLinx Classic |
| 工作温区 | 0 ℃ ~ +60 ℃；存储‑40 ℃ ~ +85 ℃ |
| 安装规格 | 任意 1756 标准机架单槽位，不强制固定槽位 |
| 防爆规范 | 污染等级 2，过压类别 II，防爆区域严禁热插拔Rockwell Automation |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验原厂装箱单据，机身 1756‑CNB 丝印编码、序列号一一匹配
- 防伪识别：PCB 丝印、机身激光序列号完整清晰，无打磨、重喷序列号、翻新补漆、二次焊接痕迹
- 外观检查：BNC 接口针芯无弯折氧化、背板金手指无发黑、指示灯无破损、电路板无受潮腐蚀、电容无鼓包
- 附件核对：原厂配套 1786‑CTR 终端电阻、BNC 接头、产品合格证齐全
2. 上机功能测试
测试平台：1756‑L73 机架、多台 1794 FLEX I/O 分站、RSLinx/Studio5000 仿真软件测试项目：
- 机架 5V 上电自检，RUN 运行绿灯稳定常亮，无硬件 FAULT 告警
- 侧面地址拨码 01~99 全档位校验，网络识别地址切换准确无冲突
- 接入完整 ControlNet 总线，挂载 30 台远程分站连续 24 小时通讯，I/O 刷新稳定无丢包
- NAP 调试网口连通测试，电脑可正常在线读取模块固件、网络诊断信息
- 人为断开总线主干，验证 FAULT 故障灯正常告警，恢复接线后自动重连上线测试完成出具纸质质检报告，全程录制测试视频可发给客户核对
3. 电气参数测试
- 500V 摇表绝缘电阻测试，电路板对地绝缘阻值大于 10MΩ
- 背板 5V 供电回路导通、过流保护阈值校验匹配原厂标准
- BNC 同轴接口信号完整性测试，5Mbps 总线无信号衰减、无串扰
4. 固件与配置验证
- 读取出厂固件完整版本号，拍照存档区分生产批次
- 测试地址拨码切换、NAP 调试端口诊断功能完整可用
- 备份出厂默认 NUT 网络更新时间、CIP 连接基准参数
5. 最终质检与包装
质检人员签字确认全部测试项合格；通讯模块单独密封原厂防静电袋，外层加厚气泡膜包裹防护，硬质工业防静电纸箱封装；箱体粘贴 QC 合格标签，标注测试日期、机身完整序列号。
