描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 插槽总数 | 4 槽（最左槽固定放置电源模块） |
| 背板供电能力 | 5.1VDC：10 A；24VDC：2.88 A |
| 整机尺寸（宽 × 高 × 深） | 17.7 × 17.1 × 14.5 cm |
| 空机架重量 | 0.75 kg |
| 散热方式 | 自然对流，无强制风冷需求 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95%，无冷凝 |
| 扩展支持 | 最多 3 台机架级联，整套系统上限 30 插槽 |
| 扩展线缆适配 | 1746‑C7/C9/C16 级联电缆 |
| 认证资质 | UL、CE、CSA 工业设备认证 |
| 原厂质保标准 | 1 年原厂质保（存量备件按供货方质保执行） |
| 安装方式 | 柜体背板螺丝直装，自带一体式安装耳 |
产品深度介绍

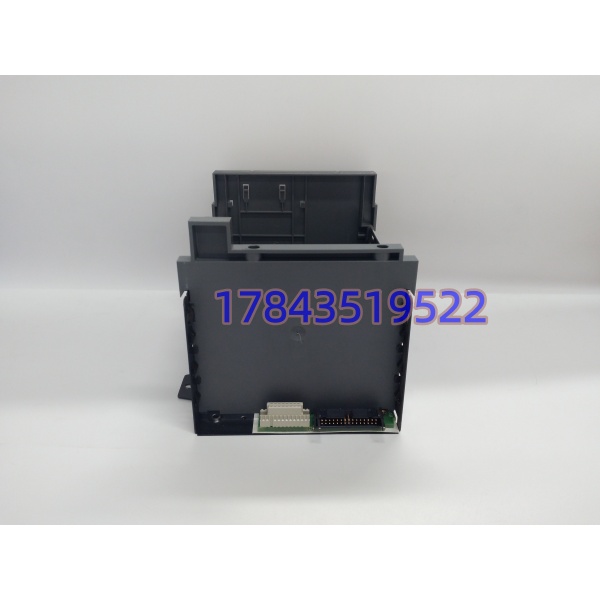

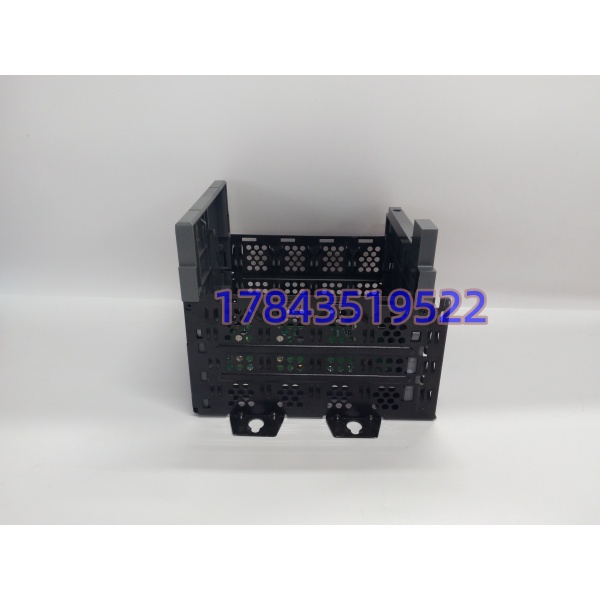

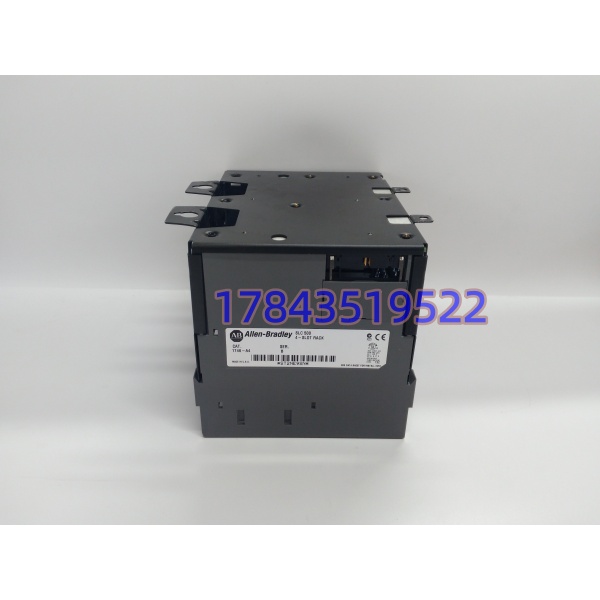

1746-A4 是罗克韦尔 SLC500 产品线标准 4 槽模块化机架，专为小型单机自动化控制柜体设计，整套背板集成信号与供电总线，可安装同系列电源、处理器、数字 / 模拟量 I/O、通讯特殊模块。左侧槽位专属电源模块安装位，剩余 3 个槽位自由搭配 CPU 与各类 I/O 卡件，适配点位需求偏少、柜体空间紧凑的老旧产线改造项目。
该机架采用一体式金属屏蔽壳体，背板总线抗工业电磁干扰能力稳定，支持多机架级联扩容。因原厂已全面停产，新项目不再推荐选型，仅用于存量 SLC500 设备维修替换；市面流通货源以全新积压库存、拆机原装件为主，供货周期与价格随存量波动，采购前建议提前确认库存余量。
应用场景与行业痛点
工程痛点描述
老产线大量 SLC500 小型控制柜均使用 1746-A4 机架，机架金属锈蚀、背板针脚氧化、安装耳断裂都会直接造成整套 PLC 停机。这类小型单机设备多配套单机设备、辅助辅机，备件一旦断货，整条流水线只能手动值守，人工成本大幅上涨。原厂停产后无原厂补货渠道，多数工厂只能依靠流通备件维持设备运行。
典型应用场景
- 机械制造 – 单机自动化设备小型冲压机、包装机、输送线配套 PLC 控制柜，点位少、柜体狭小，4 槽机架刚好容纳电源 + CPU + 少量输入输出模块。
- 水处理行业 – 泵站、小型加药系统厂区中小型污水泵站、药剂投加控制柜，环境湿度偏高，机架易出现腐蚀损坏，常备备用机架可快速抢修。
- 食品加工 – 小型灌装、分拣辅线单机配套控制单元，空间受限，无法使用 7 槽及更大机架，只能匹配 1746-A4。
- 电力辅控 – 水泵、风机本地控制箱电厂、变电站冷却风机、循环水泵本地 PLC，点位精简，使用 4 槽机架降低柜体占用空间。
- 橡塑行业 – 小型挤出机辅机控制单机辅机逻辑控制，I/O 点位不超过 30 点，选用 1746-A4 性价比更高。
真实案例
去年一家食品包装厂夜班突发停机，车间一台灌装线 PLC 报错无法上电，工程师拆机排查发现 1746-A4 背板总线针脚氧化短路。原厂订货周期标注 12 周，生产线每天停工损失近 6 万元。采购当晚调取现货库存，当天完成功能检测发出，48 小时送达现场更换，半天内恢复生产。后续该企业一次性备货 2 台同款机架作为应急备件，规避停产备件断供风险。
核心卖点与差异化
- 紧凑型 4 槽结构，比 7 槽机架节省 40% 柜体横向安装空间，适配窄尺寸电控箱
- 背板统一供电上限 10A，同系列全尺寸机架供电规格一致，更换无需重新核算功耗
- 整机无风扇散热，粉尘多、潮湿车间长期运行无风扇故障隐患，减少维护频次
- 全系列 SLC500 模块通用兼容，CPU、I/O、通讯卡无需区分机架槽位型号，替换适配简单
- 现货备件提前完成全流程质检，附完整通电测试记录，到货可直接上机，无需额外检测
- 停产备件配套 1 年供货质保，出现背板通讯、供电异常可免费调换，降低维修风险
