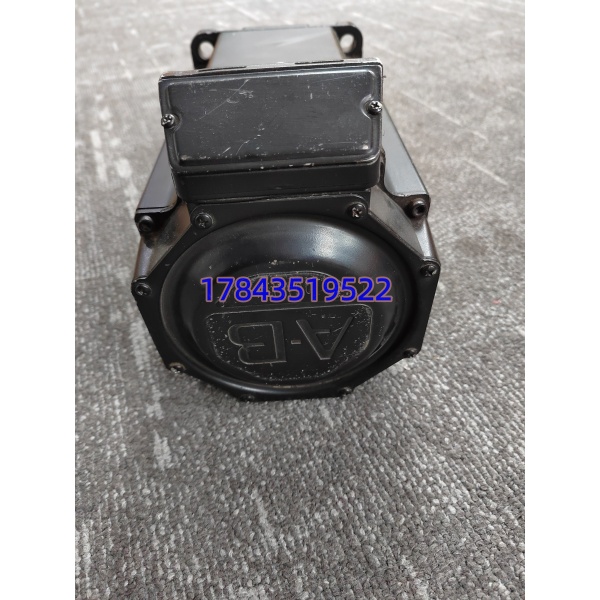

描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 机框尺寸 | Frame 5，165 mm 法兰 |
| 磁钢叠长 | 101.6 mm（4 英寸） |
| 额定电压 | 400 VAC 三相 |
| 额定输出功率 | 5.4 kW |
| 额定转速 | 4000 rpm |
| 连续堵转扭矩 | 172 lb‑in（约 19.4 N・m） |
| 峰值堵转扭矩 | 420 lb‑in（约 47.4 N・m） |
| 转子惯量 | 0.014 lb‑in‑s² |
| 内置刹车 | 24 VDC 电磁保持刹车 |
| 反馈编码器 | Hiperface 协议单圈 1024 sin/cos 绝对值编码器 |

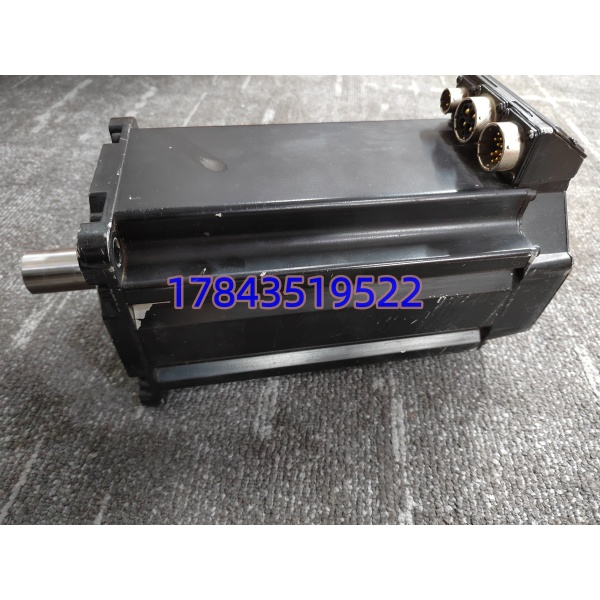

| 接头形式 | SpeedTEC 圆形 DIN 直角接头，可 180° 旋转 |

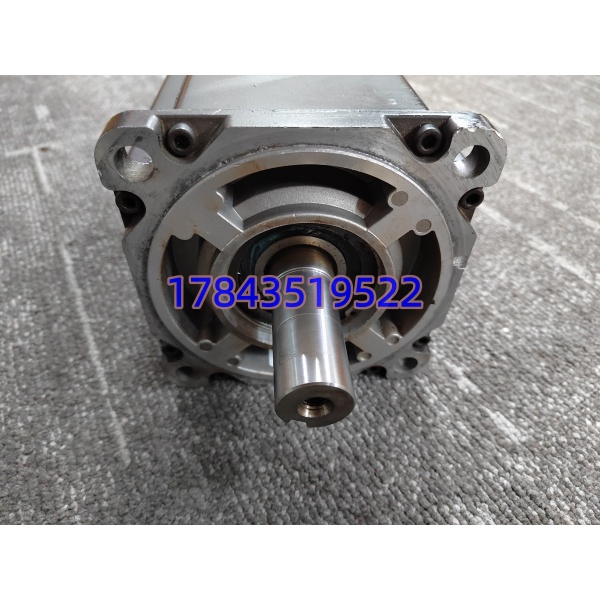

| 输出轴 | 标准平键输出轴，带轴密封可选配件 |
| 防护等级 | IP66 整机防护 |
| 整机重量 | 约 33 lb（14.97 kg） |
| 适配驱动器 | Kinetix 6000/6200/6500/7000、Ultra3000 系列伺服驱动 |
| 基准 MTBF | ＞62,000 小时（洁净恒温车间工况） |
| 工作温度 | 0 ℃ ~ +40 ℃，电控柜内无凝露环境 |
产品深度介绍
5.4kW 功率、19.4N・m 连续扭矩、0.014 低转子惯量 —— 三组核心参数划定 MPL‑B540K‑SJ24AA/A 在中大功率高速往复设备里的应用边界。这款电机是罗克韦尔 MPL 系列 Frame5 标准机型，面向 400V 三相供电产线开发，搭载稀土永磁绕组，同等体积下扭矩密度比通用伺服提升约 40%。内置 24V 断电保持刹车，停机、断电场景锁止负载，杜绝重力轴下坠风险；标配 Hiperface 单圈绝对值编码器，上电无需回零，缩短设备开机调试工时。同机框无刹车款 MPL‑B540K‑SK24AA 对比，本型号额外集成刹车线圈与摩擦盘，整机轴向长度小幅增加，但立式 Z 轴、升降工位场景无法替代。天然短板：仅兼容老款 Kinetix6000 多轴驱动，新款 Kinetix5500/5700 单电缆驱动无法直连；长期粉尘潮湿工况需额外加装轴密封套件，否则轴承易进水失效。
兼容性与替代选型清单
- MPL‑B540K‑SJ24AA/A → MPL‑B540K‑SJ22AA：⚠️ 需适配调整；机械尺寸、功率扭矩完全一致，仅编码器线缆引脚定义有差异，需更换配套动力反馈电缆
- MPL‑B540K‑SJ24AA/A → MPL‑B540K‑SK24AA：⚠️ 需适配调整；电气参数完全相同，无内置刹车，立式升降负载不可直接替换，需外加抱闸机构
- MPL‑‑SJ24AA/A → MPL‑B560F‑MJ24AA：⚠️ 需适配调整；同机框更大磁钢叠长，功率扭矩更高，安装法兰通用，驱动器输出电流需扩容
- 第三方国产 400V 伺服电机替代：❌ 绝对不兼容；Hiperface 编码器协议、SpeedTEC 接头针脚定义与 Kinetix 驱动不匹配，上位 Logix 控制器无法识别位置反馈⚠️ 常见选型误区：只核对功率转速忽略 SJ/SK 编码后缀，无刹车机型替换立式 Z 轴，断电后滑台下坠撞机，造成模具与机构损毁。
出厂质检流程
- 入库溯源核验：核对整机原厂序列号、铭牌完整度，检查电机法兰、输出轴无磕碰划伤，刹车接线端子无氧化
- 真机满载性能测试：配套 Kinetix6000 标准测试机架，400V 额定电压连续 24 小时往复满载运行，Fluke115C 记录定子温升、刹车吸合释放时序
- 编码器专项校验：读取 Hiperface 位置报文，验证单圈零点定位精度，确认断电后位置数据无丢失
- 刹车功能全检：通断 24VDC 刹车电源千次循环，测试锁止扭矩达标，无卡滞、异响、摩擦片过度磨损
- 绝缘耐压与封装：定子绕组 500V 摇表绝缘测试，阻值＞10MΩ；真空防静电袋密封，加厚防震木箱，粘贴 QC 合格防撕标签，支持发货前通电视频验货
现场技术避坑指南
- 编码器线缆匹配坑：SJ 后缀机型专用 2090‑CSBM1D 系列双电缆（动力 + 反馈分离），误用单电缆会直接丢失位置信号；某冲压设备改造混用线缆，连续撞模停机半天。
- 刹车供电规范坑：刹车必须单独稳定 24VDC 直流供电，从驱动辅助电源取电易出现压降，断电抱闸锁止力不足，立式负载下滑。
- ESD 静电击穿坑：编码器插头插拔前必须释放人体静电，干燥车间未做防护极易击穿 Hiperface 反馈芯片，电机无位置反馈直接报警停机。
- 驱动器电流余量坑：峰值扭矩 47.4N・m，选配 Kinetix 驱动需预留 30% 电流余量，频繁急加减速工况易触发过流故障。
- 轴密封防护坑：车间切削液、粉尘环境，必须加装原厂轴密封套件，粉尘侵入轴承 3‑6 个月出现异响、抱死。
