描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 1746-OV16 |
| 适配机架 | 1746-A4/A7/A10/A13 全系列 SLC500 底板，单槽占用 |
| 适配 CPU | 1747-L511/L524/L532/L542/L552 全系列处理器 |
| 输出类型 | 晶体管灌电流 Sinking（负载正极接外部 24V+） |
| 负载电压范围 | 10 ~ 50 V DC，标称 24 V DC 工况 |
| 背板 5V 功耗 | 0.270 A |
| 单通道持续电流 | 0.5 A（30℃）；0.25 A（60℃高温降额） |
| 模块总输出电流 | 8 A（30℃）；4 A（60℃） |
| 信号响应延迟 | 导通 0.1 ms，关断 1.0 ms |
| 断态泄漏电流 | 最大 1 mA |
| 最小驱动负载 | 1 mA（过小负载会出现指示灯误亮） |
| 隔离等级 | 背板逻辑回路与现场输出 500V DC 隔离 |
| 面板指示 | 16 路独立绿色 LED，单通道状态实时显示 |
| 端子结构 | 可拆卸螺丝端子排，整机一组公共 COM 端 |
| 工作温区 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 硬件区分 | 不可混用 1746-OB16（源型输出）、1746-OV8（8 通道），接线极性相反 |
产品深度介绍

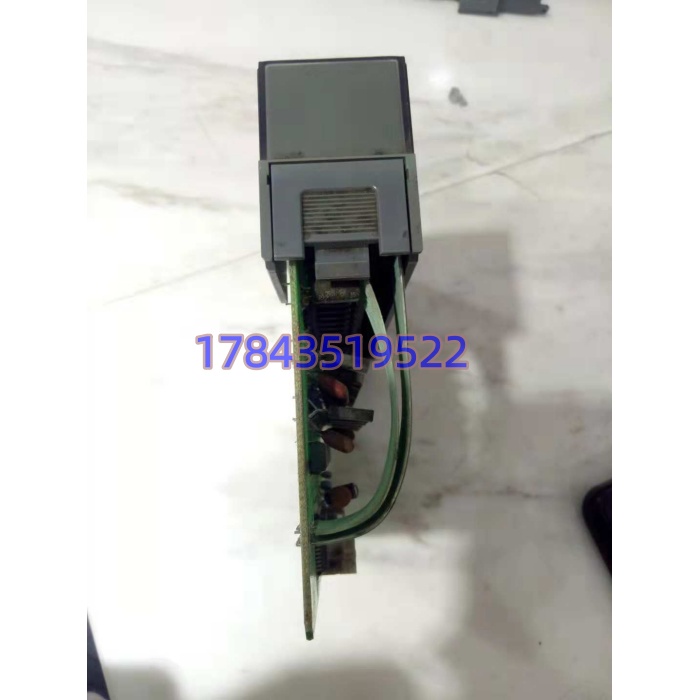

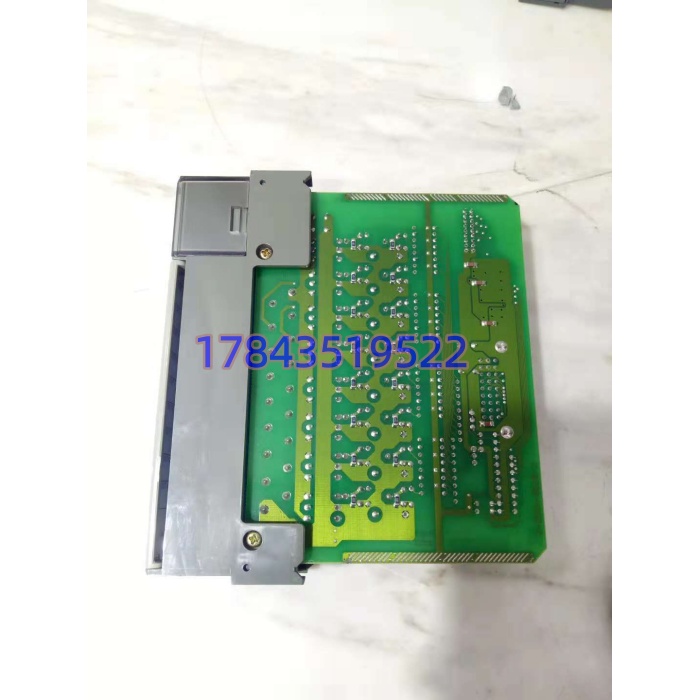

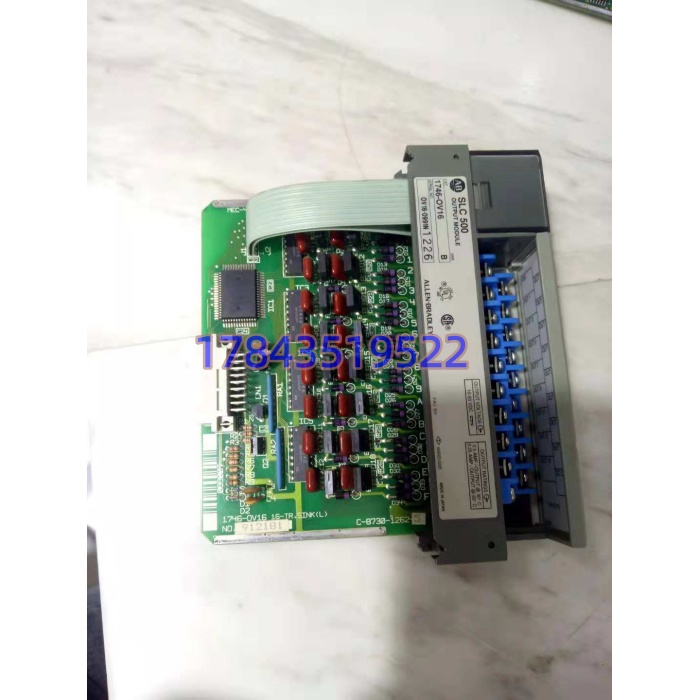

1746-OV16 是罗克韦尔 SLC500 小型 PLC 配套高密度数字输出模块，采用灌电流晶体管电路，适配 NPN 型直流负载，是流水线、包装设备老旧产线改造主流 IO 备件。模块占用机架单个插槽，通过底板获取 5V 逻辑电源，外部独立接入 24V 直流给电磁阀、信号指示灯、小型中间继电器供电；全部 16 通道共用一组公共端子，布线简洁，面板每通道对应独立指示灯，故障通道可快速定位。内部集成单通道短路、过流硬件保护，单路负载短路不会烧毁整块模块，仅对应通道锁止输出；逻辑回路与现场负载电气隔离，降低车间电机、变频器带来的电磁干扰。该型号 2021 年末停止量产，新设备不再配套 SLC500 系统，存量设备故障只能依靠库存备件替换；替换时必须区分源型 OB16 与灌电流 OV16，直接混用会出现负载完全不动作。
应用场景与行业痛点
老式 SLC500 设备 IO 模块损坏后，整条产线工位无法启停、报警灯失效，原厂调货周期 45 天以上，流水线停工每小时会产生大量半成品损耗与人工成本。
典型应用场景
- 包装、灌装自动化生产线输送带启停、气缸电磁阀、料仓缺料报警灯控制，高密度点位集中输出，适配中小型单机设备。
- 物流分拣、输送流水线分拣挡板气缸、分流道换向阀、到位指示灯批量驱动，点位数量多、单路负载电流小。
- 塑料挤出、注塑辅机控制系统冷却风机、加热报警、液压阀开关信号输出，车间粉尘大，模块短路保护降低维修频次。
- 污水处理小型就地控制柜加药电磁阀、液位高低报警、搅拌风机启停，24V 直流负载集中控制。
- 食品加工、饮料灌装设备无菌车间输送机构、冲洗阀、故障声光报警输出，设备多为早年 SLC500 平台。
真实抢修案例
江苏某饮料灌装车间 2025 年底灌装线 1746-OV16 模块烧毁，8 个灌装头电磁阀全部无输出，整条生产线停滞。联系原厂订货周期 42 天，车间单日产能损失超 12 万。采购调取全新原装现货，运维提前记录端子 COM 公共端接线、程序通道地址，更换后下载原有程序，上电所有电磁阀、指示灯同步恢复动作，停机时长压缩至 2 小时。后续车间常备两块同型号 IO 模块作为应急备件。
