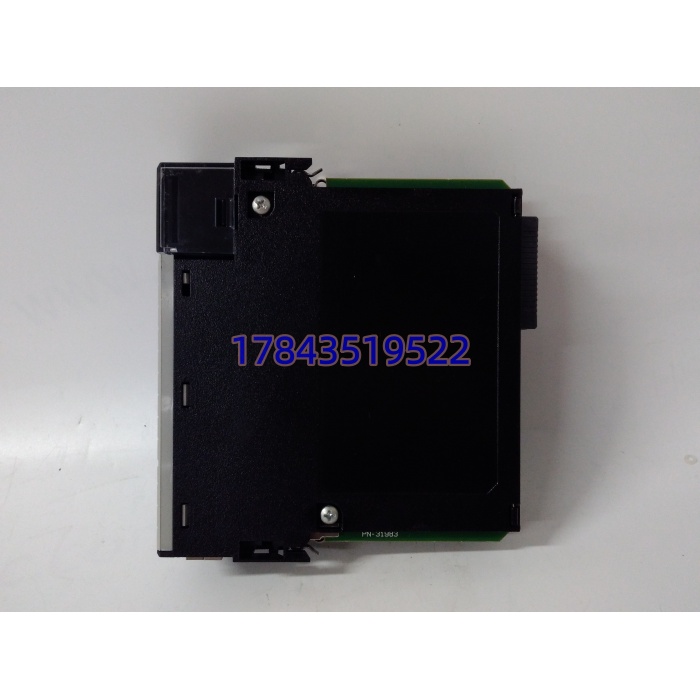

A-B 1756-RM/A | 控制器冗余模块
A-B 1756-RM/A | 控制器冗余模块 - 图片 2
A-B 1756-RM/A | 控制器冗余模块 - 图片 3
A-B 1756-RM/A | 控制器冗余模块 - 图片 4

A-B 1756-RM/A | 控制器冗余模块

原价为：¥8,766.00。当前价格为：¥5,676.00。

  • 型号：1756-RM/A
  • 品牌：Allen‑Bradley（罗克韦尔）
  • 系列：ControlLogix 1756 平台
  • 核心功能：搭建 1:1 增强型冗余系统，光纤同步主备机架数据，故障自动切换
  • 产品类型：冗余管理模块，必须成对部署
  • 关键规格：单槽背板安装、100Mbps 光纤同步、支持 L6x/L7x 控制器、配套 1756‑RMC 系列光纤线缆
我要购买
分类：

描述

产品详情

・型号：1756-RM/A・品牌：Allen‑Bradley・系列：ControlLogix 1756

规格参数

  • 占用槽位：单槽标准 1756 背板插槽
  • 背板电流：5.1VDC 1.16A；24VDC 3.4mA
  • 同步接口：LC 单模光纤接口
  • 同步速率：100 Mbps
  • 配套线缆：1756‑RMC1 / RMC3 / RMC5 / RMC10
  • 适配机架：1756‑A4、A7、A10、A13、A17
  • 兼容控制器：1756‑L61/L62/L63/L64/L65、L71~L75
  • 工作温度：0℃ ~ +60℃
  • 存储温度：-40℃ ~ +85℃
  • 防护等级：IP20（柜内安装）
  • 面板指示灯：OK、FAULT、PRI、COM
  • 整机重量：0.29 kg

产品介绍

1756-RM/A 是 ControlLogix 经典增强型冗余模块，用于构建双机架 1:1 控制器热备系统。两块模块分别安装在主、备用机架，依靠光纤链路持续同步控制器程序、标签数据与状态。当主机架控制器、电源或通信模块出现故障，系统自动切换至备用机架，降低工艺停机风险。

注意区分型号差异，1756-RM/A 无法和 1756-RM2 混用。RM2 升级为千兆光纤，同步性能更强。很多老项目改造时直接混用两类模块，会直接造成冗余同步失败。本型号多用于存量 L6x、早期 L7x 控制系统，新项目原厂推荐选用 RM2 系列。



应用场景与行业案例

现场经常碰到冗余系统看似正常，实际无法完成无扰切换。大多是冗余模块光纤链路衰减、固件版本不匹配，日常巡检很难提前发现，等到主机架故障才暴露问题。

  • 油气长输管线：压缩机、截断阀控制站，不允许全线停机
  • 火力发电厂：锅炉辅机、脱硝系统控制，保障连续运行
  • 水处理厂区：大型污水、净水工艺，避免出水指标超标
  • 大型化工装置：连续反应流程，紧急停机容易引发工艺事故

真实案例：某化工园区循环水 ControlLogix 冗余系统，日常在线诊断全部正常。一次主机架电源跳闸，备用机架没有自动接管，系统直接停机。排查发现其中一块 1756-RM/A 光纤收发单元老化，同步链路长期处于临界状态，静态检测无法识别。更换一对全新冗余模块，同步链路持续监测稳定，后续多次模拟切换测试均正常。
