描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通信协议 | ControlNet |
| 通道数量 | 1 路 ControlNet 通信通道 |
| 接口类型 | 1×BNC（同轴）；1×RJ45（NAP 调试口） |
| 通信速率 | 5 Mbps |
| 最大节点数 | 99 个节点 / 网段 |
| 连接数 | 64 个双向连接（计划 / 非计划数据混合） |
| 电源 | 背板供电，5.1V DC/970mA；24V DC/1.7mA |
| 功耗 | 5.1 W |
| 工作温度 | 0℃ ~ +60℃Rockwell Automation |
| 认证 | UL/CSA/CE/KC/ 船级社认证 |
| 尺寸（长 × 宽 × 高） | 120 mm × 35 mm × 87 mm |
| 重量 | 约 0.26 kg |

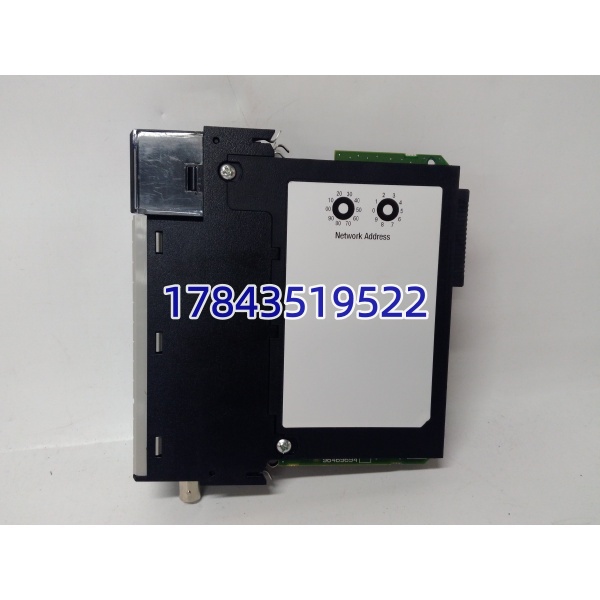

A-B 1756-CNB
产品深度介绍
1756-CNB 是 Allen-Bradley 为 ControlLogix 平台设计的标准 ControlNet 通信模块，作为 PLC 背板与 ControlNet 现场总线的桥梁，负责 I/O 数据、程序数据及消息数据的高速传输。模块采用单通道 BNC 同轴接口，适配 1786-RG6 四屏蔽同轴电缆，支持冗余网络架构，可自动切换主备链路，保障通信连续性。
它兼容全系列 ControlLogix 控制器（如 1756-L71/L72/L73），通过背板高速总线与 CPU 交互，最多支持 64 个双向连接，可混合传输计划 I/O 数据与非计划消息数据。模块自带 NAP（网络访问端口）RJ45 接口，可直接连接电脑进行网络配置与诊断，无需额外工具。
A-B 1756-CNB
应用场景与行业案例
工程痛点
大型连续生产工厂的 ControlNet 网络老旧，原有通信模块老化失效；系统扩容需新增 ControlNet 节点，旧模块带宽不足、连接数受限；关键生产线要求通信零中断，需冗余配置支持。
典型应用场景
- 石油化工 – DCS 控制系统炼化装置的精馏塔、反应釜、加热炉等设备的 I/O 控制网络，通过 1756-CNB 连接远程 I/O 柜与中央控制室，5Mbps 速率保障实时数据传输，冗余设计避免通信中断导致的生产停车。
- 电力行业 – 发电厂辅机控制火力发电厂的锅炉、汽轮机、发电机辅机系统，ControlNet 网络连接 PLC 与现场传感器、执行器，模块抗电磁干扰能力强，适配电厂强干扰环境Rockwell Automation。
- 冶金行业 – 轧线与高炉自动化钢厂热轧线、高炉系统的分布式 I/O 控制，车间粉尘大、振动强，模块宽温设计（0-60℃）适配严苛工况，支持 99 个节点满足大规模设备联网。
- 汽车制造 – 整车装配线汽车总装车间的焊装、涂装、总装生产线，ControlNet 网络连接各工位 PLC 与机器人，高速通信保障多设备协同动作，减少生产节拍延误。
真实案例
某大型石化企业芳烃装置的 ControlNet 网络，因运行年限超 10 年，原有 1756-CNB 模块频繁出现通信丢包、节点掉线问题，多次导致装置降负荷运行。原厂已停产该型号，采购全新原装 1756-CNB 备件替换老化模块，同时配置双机冗余。更换后，网络通信速率稳定在 5Mbps，无丢包、掉线情况，装置运行负荷恢复 100%，非计划停机时间减少 95%。后续该企业将所有装置的 1756-CNB 备件纳入库存，保障系统长期稳定运行。
质量透明化检测流程
- 入库验收检测核对原厂序列号、批次信息，通过罗克韦尔官网核验真伪；检查模块外观无划痕、无腐蚀、无维修痕迹；BNC/RJ45 接口完好，无松动变形；核对出厂合格证、原厂说明书。
- 上机通信测试测试环境为 ControlLogix 1756-L72 控制器 + 1756-CNB 专用测试机架；设置节点地址 1-99，测试 5Mbps 速率通信稳定性；连接 ControlNet 从站设备，验证 64 个双向连接建立正常；连续运行 24 小时，监测无丢包、无掉线。
- 电气参数测试用 Fluke 115 万用表测背板供电电压（5.1V DC±5%）；测试绝缘电阻 > 10MΩ，无漏电；模拟 EMI 干扰，验证模块抗干扰能力符合工业标准Rockwell Automation。
- 固件与配置验证读取固件版本（常见 V4.x/V5.x），记录备份；配置冗余网络参数，测试主备链路自动切换正常；NAP 端口连接电脑，验证配置、诊断功能正常。
- 最终质检与包装质检员复核签字；防静电袋密封，气泡膜 + 加厚纸箱防护；贴附 QC 合格标签与日期，随货附带测试报告、质保卡。
技术避坑指南
- 固件版本不匹配问题：新模块固件版本过高 / 过低，与现有 ControlLogix 控制器不兼容，导致通信失败。避坑：替换前通过软件读取原模块固件版本；采购时明确要求固件版本匹配（如 V5.12）；到货后核对版本，差异则刷新固件。案例：某工程师更换 1756-CNB 后，PLC 报 “ControlNet 通信超时”，排查发现新模块固件 V5.15，原系统固件 V4.8，降级固件后通信恢复。
- 节点地址冲突问题：新模块节点地址与现有网络节点重复，导致网络瘫痪、设备掉线。避坑：安装前用拨码开关设置唯一节点地址（1-99）；配置前扫描网络，确认地址未被占用。
- 同轴电缆与终端电阻错误问题：使用非 1786-RG6 电缆、终端电阻缺失 / 位置错误，导致信号衰减、通信不稳定。避坑：必须用四屏蔽同轴电缆；总线两端各接 1 个 120Ω 终端电阻；BNC 接口连接牢固，无松动。
- 冗余配置不当问题：冗余模块配置不一致（节点地址、固件版本、网络参数），导致切换失败。避坑：冗余模块需同型号、同固件版本、同配置；成对采购、成对更换；切换前测试主备链路切换功能。
- 静电防护不到位问题：拆装模块时未防静电，静电击穿内部芯片，导致模块损坏。避坑：佩戴防静电手环，在防静电垫上操作；冬季干燥环境尤其注意；模块存放于防静电袋中。
