描述
产品深度介绍

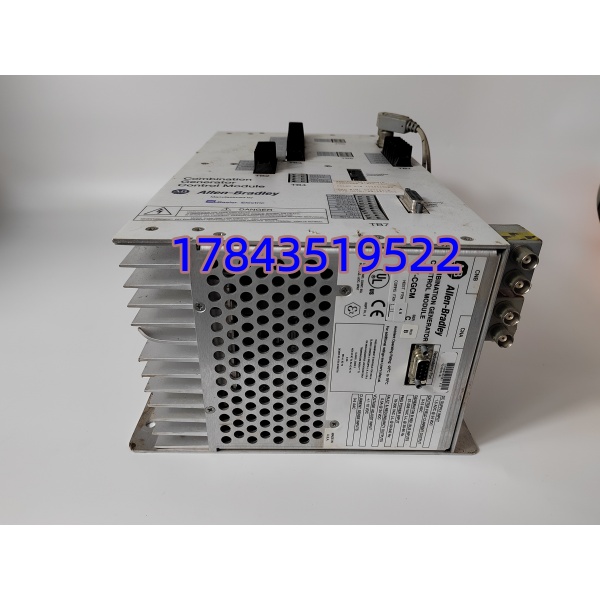

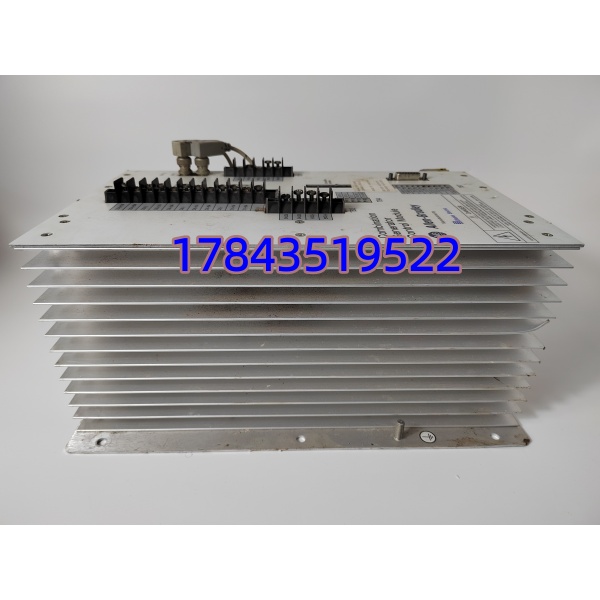

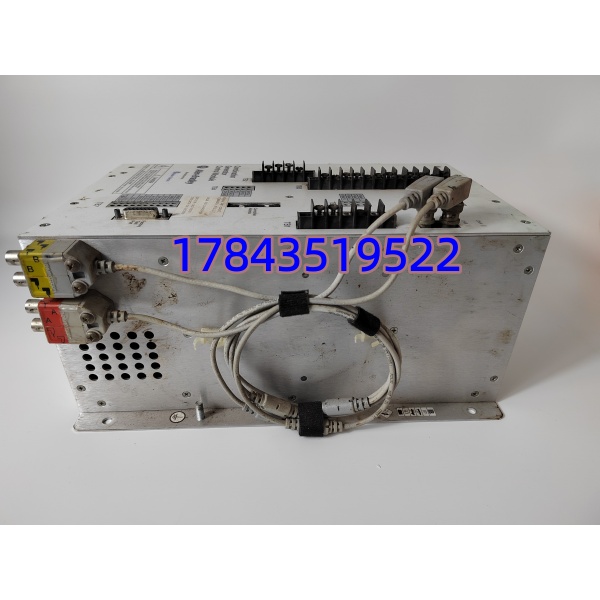

A‑B 1407‑CGCM C 是罗克韦尔专为自备电站、汽轮 / 柴油发电机组开发的一体化励磁控制单元，集成电压调节、同期并网、负载分配、故障保护、数据通讯全部功能，无需额外外置 AVR 调压板。模块通过三相 PT、CT 采集机组电压电流，内置微处理器实时计算有功、无功负荷，多台机组并联运行时自动均分有功功率，通过无功下垂抑制环流；支持四种励磁模式一键切换，软起斜坡升压避免并网冲击电流。双路冗余 ControlNet 总线与 ControlLogix PLC 数据互通，故障、电量、励磁参数实时上传上位监控；成对部署两块 1407‑CGCM C 可实现励磁系统热备，单台模块故障无缝切换备用单元，机组不脱网、不停机。版本 C 优化了总线信号处理电路，解决老版本 A/B 高温工况下 ControlNet 通讯数值漂移问题；自带大功率铝制散热鳍片，适配电厂、矿山多粉尘、高温控制柜环境，广泛用于老旧电站励磁系统改造、新增分布式自备机组配套。
应用场景与行业案例
工程痛点老式分立励磁系统由调压板、同期板、保护板多套组件拼接，故障点分散，多机组并联负荷失衡、环流烧毁 CT；无冗余设计，励磁单元损坏直接机组脱网，厂区生产全线断电；分立配件停产，成套替换改造成本高、停机调试周期长。1407‑CGCM C 单模块集成全部功能，支持冗余热备，直接复用原有 PT/CT 二次回路，大幅缩短改造工期。
典型应用场景
- 火力自备电厂 – 汽轮发电机组并联并网多台汽轮机组并列运行，自动均分有功无功，双 ControlNet 冗余通讯对接全厂 DCS，过频欠压保护触发机组快速解列。
- 石油炼化园区 – 柴油 / 燃气分布式电站连续化工装置不允许断电，双 CGCM 冗余励磁架构，单模块故障无停机，精准计量自发电能耗用于成本核算。
- 冶金矿山厂区 – 大功率柴油备用发电机组厂区变频器强电磁干扰环境，全通道隔离采集回路，避免负荷波动造成电压震荡、母线闪变。
- 数据中心后备电源站 – 多台柴油机组同期控制系统市电失电后多机组自动同步并网，软起励磁抑制冲击电流，保障服务器不间断供电。
- 垃圾焚烧余热电站 – 余热汽轮发电机励磁改造老旧分立 AVR 配件停产，CGCM C 直接复用原有电压电流互感器，改造半天即可恢复全自动调压并网。
真实现场案例今年上半年，华南某炼化自备电站 4 台柴油机组使用老款 1407‑CGCM A 版，夏季高温时 ControlNet 通讯频繁跳变，无功环流超标导致 CT 发热告警，原厂 A 版早已停产，海外调货周期 50 天。项目批量采购全新 1407‑CGCM C 版本模块，出库完成四模式励磁切换、双机冗余切换、24 小时满载并联仿真老化测试并附带测试日志发货。现场仅复用原有 PT/CT 二次线缆，RSLogix5000 更新硬件组态后，2 小时完成单台机组调试。改造后连续运行 4 个月无通讯漂移、无机组环流告警，厂区其余 6 台余热汽轮机组同步备货同款 C 版模块，完成全厂励磁系统升级。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂整机外箱序列号、出厂装箱清单，核验正规工控备件进口凭证
- 防伪识别：机身铭牌、主板激光序列号与罗克韦尔原厂档案匹配，PCB 无二次焊补、线路涂改痕迹
- 外观检查：铝散热鳍片无变形、端子接线座无氧化、网口针脚完好、外壳无磕碰开裂
- 附件核对：原厂 DIN 导轨卡扣、接线端子套件、产品合格证、1407‑UM001 操作手册齐全
2. 上机功能实机测试
- 测试平台：ControlLogix L73 PLC、三相 PT/CT 信号仿真源、双机并联负载模拟柜搭建完整测试环境
- 测试仪器：Fluke 115 万用表、三相标准电压电流发生器、ControlNet 总线分析仪、500V 数字摇表
- 测试内容：
- 通电自检：电源、网络、故障状态 LED 指示灯逐项校验
- 四套励磁模式切换测试，AVR/PF/VAR/FCR 调压曲线无失真
- 双冗余 ControlNet 链路单独断开，验证通讯无缝切换无数据丢失
- 多机组并联负载均分仿真，无功下垂、交叉电流补偿逻辑正常
- 12 项故障保护逐项模拟，过压 / 失励磁 / 反向功率可靠触发解列信号
- 双 CGCM 成对热备切换测试，主模块断电备用单元无扰动接管励磁
- 24 小时连续满载模拟机组工况，记录模块温升、总线数值稳定度
- 输出存档：整机上机实拍照片、并联负载均分测试曲线、ControlNet 通讯报文日志可打包交付客户核验
3. 电气参数安全检测
- 500V 摇表绝缘电阻测试，强弱电采集回路对地绝缘阻值＞10 MΩ
- CT/PT 采集回路浪涌隔离耐压测试，抵御厂房大功率设备电磁干扰
- 90~150V 宽幅控制电源模拟，验证模块无死机、调压输出无畸变
4. 固件与硬件配置验证
- 读取模块底层固件版本，确认硬件为 Series C 优化版本，区分 A/B 老旧版本
- 记录 ControlNet 默认节点地址、励磁出厂参数拍照存档，方便现场组态调试参照
5. 终检与防护包装
- 专职质检人员签字确认全项测试合格
- 网口、端子加装防尘保护帽，整机独立防静电真空袋密封
- 气泡膜多层包裹，硬质防震纸箱分装卡扣与手册，避免运输挤压损坏接线端子
- 粘贴 QC 合格标签，标注检测日期与整机序列号
