描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 存储容量 | 100K 字静态 SRAM，程序、寄存器、I/O 映像完整存储 |
| 数据备份介质 | 内置锂亚硫酰氯一次性锂电池，常温典型寿命 5 年 |
| 同步接口 | DB9 同步串口，双 CHBM 之间专用屏蔽双绞线互联 |
| 同步线缆限值 | 最大长度 15 米，必须使用屏蔽双绞线 |
| 切换响应速度 | 主 CPU 故障至备用接管≤50ms，无工艺联锁跳变 |

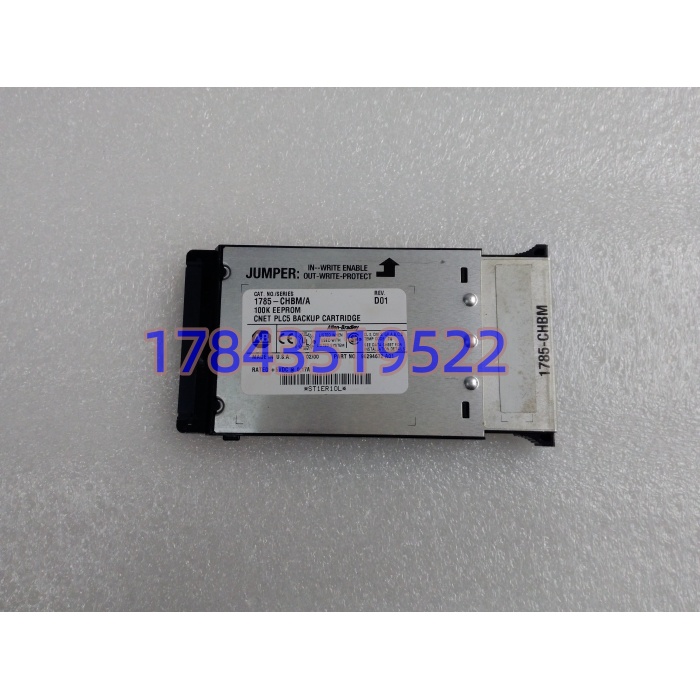

| 硬件保护 | 侧边跳线实现存储区写保护，防止程序误覆盖 |
| 适配控制器 | 1785‑L20C15、1785‑L40C15、1785‑L80C15 ControlNet 型 CPU |
| 配套冗余硬件 | 需成对配置，搭配 1785‑BCM 备份通讯模块完整冗余架构 |
| 背板供电 | 由 PLC‑5 处理器内存扩展槽取电，整机功耗＜1W |

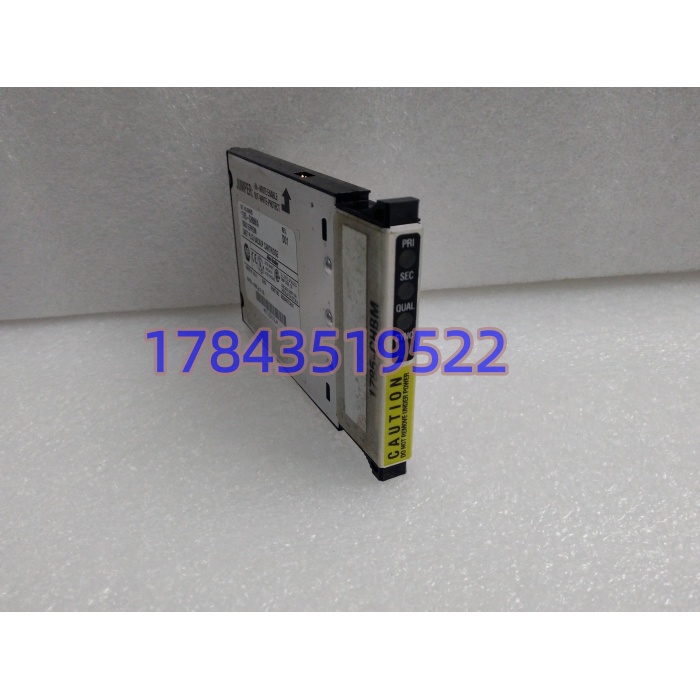

| 面板诊断指示灯 | POWER 电源灯、BAT 电池告警、FAULT 故障、SYNC 同步状态 |
| 工作环境 | 0℃ ~ 60℃运行；-40℃ ~ 85℃存储，湿度 5%~95% 无凝露 |
| 抗振动冲击 | 运行 2G@10~500Hz 振动，运行耐受 30G 冲击，运输 50G 冲击 |
| 认证标准 | UL、CE，CISPR 11 A 类工业电磁兼容 |
产品深度介绍

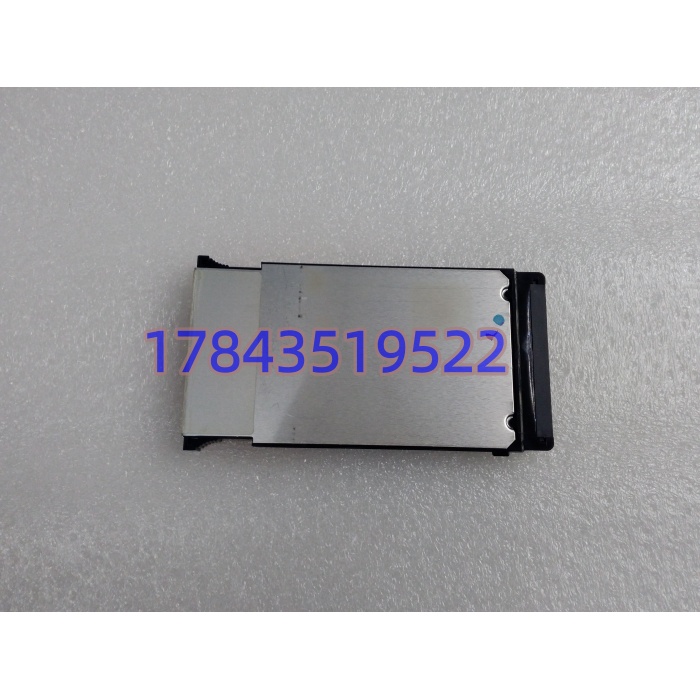

1785-CHBM 是专门给带 ControlNet 接口的 PLC‑5 控制器设计的冗余同步存储卡，直接插在 CPU 侧面内存扩展插槽，单台控制器必须装配一块，整套冗余系统需要主、备两块成对使用。
模块内置大容量电池备份内存，持续镜像主控制器全部用户程序、实时寄存器、I/O 映像数据，主 CPU 运行时实时同步至备用 CHBM 存储区；一旦主控制器断电、硬件故障或人为下线维护，备用 CPU 依托本地 CHBM 内完整同步数据毫秒级接管控制，不会丢失实时工艺参数，避免连续生产线触发紧急停机。
侧边设置物理写保护跳线，检修、程序固化阶段开启，杜绝现场误操作覆盖有效程序；DB9 同步口负责两块 CHBM 之间高速数据交互，自带隔离电路，屏蔽柜内变频器、大功率电机带来的电磁干扰。除冗余功能外，该卡也可单独作为大容量内存存储盒，扩容 PLC‑5 程序存储空间。
应用场景与行业案例
工程痛点
炼化、电厂在用 PLC‑5 冗余系统 CHBM 电池耗尽、同步失效，主备无法切换，系统失去容错能力；原厂备件停产订货周期超 2 个月，装置随时存在全线停机风险；普通内存卡不支持实时数据同步，无法搭建热备架构；电池老化后断电程序全部丢失，重新下载程序耗时数小时。
典型应用场景
- 石油化工 – 反应釜、精馏塔连续工艺 DCS 配套 PLC‑5成套冗余 PLC‑5 控制，主 CPU 检修时无缝切换备用控制器，温度、压力联锁全程不中断，规避物料超温超压安全风险。
- 火力发电 – 锅炉、汽机辅机程控系统引风机、给水泵联锁保护，50ms 快速切换保障机组稳定运行，避免非计划停机发电量损失。
- 煤化工 – 气化、合成工段批量顺序控制多阀门时序联锁，冗余架构消除单点故障，满足安监连续生产容错要求。
- 市政大型水处理 – 全厂污水 SCADA 中控系统多泵房分布式控制，主控制器故障自动切换，不间断监测水质、流量数据。
- 制药精细化工 – 无菌批次生产线完整同步批次配方、生产记录，切换后数据无丢失，满足 GMP 审计追溯标准。
现场真实案例
去年三季度，华北某炼化厂加氢装置 PLC‑5 冗余系统备用侧 1785-CHBM 电池亏电，SYNC 同步灯持续闪烁，主备数据同步中断，整套系统失去热切换能力，随时可能全线联锁停车。联系原厂反馈美国调货 82 天，装置单日减产损失超 65 万。
客户调取现货拆机全检 CHBM，完成 24 小时双机同步老化、电池电压校验、程序读写保护测试后加急发出，3 天送达中控机柜间。工程师停机更换内存卡，重新搭建主备同步链路，半小时完成数据镜像同步，恢复完整冗余容错功能。后续该厂采购 4 块同款模块作为两套冗余 PLC 常备备件。
