描述
关键技术规格
| 参数项 | 原厂标准实测参数 |
|---|---|
| 输入通道配置 | 16 路单端 / 8 路差分 / 4 路高速差分，软件切换 |
| 支持信号量程 | 电压：±10.25V、0‑10V、0‑5.125V；电流：0‑20.5mA、4‑20mA |
| AD 转换分辨率 | 电压 16 位，电流 15 位，Σ‑Δ 滤波转换 |
| 基础采集精度 | 电压≤0.05% FS；电流≤0.15% FS |
| 背板供电消耗 | 5.1V 总线 150 mA；24V 辅助 65 mA |
| 整机功耗 | 电压模式 2.3 W；电流满载 3.9 W |
| 隔离等级 | 输入与背板强化隔离 250 V 连续耐压；通道间无隔离 |
| 端子配套底座 | 1756‑TBCH 弹簧端子块 / 1756‑TBS6H 螺丝端子 |
| 诊断功能 | 模块 OK 灯、16 路独立通道故障灯、断线 / 超量程 / 欠量程报警 |
| 软件适配 | RSLogix5000 / Studio5000 全版本兼容 |
| 工作环境 | 运行 0 ℃ ~ +60 ℃；存储‑40 ℃ ~ +85 ℃，IP20 柜内安装 |
| 整机重量 | 0.23 kg |
| 安全认证 | CCC、ATEX、FM 防爆、IECEx 船舶认证 |

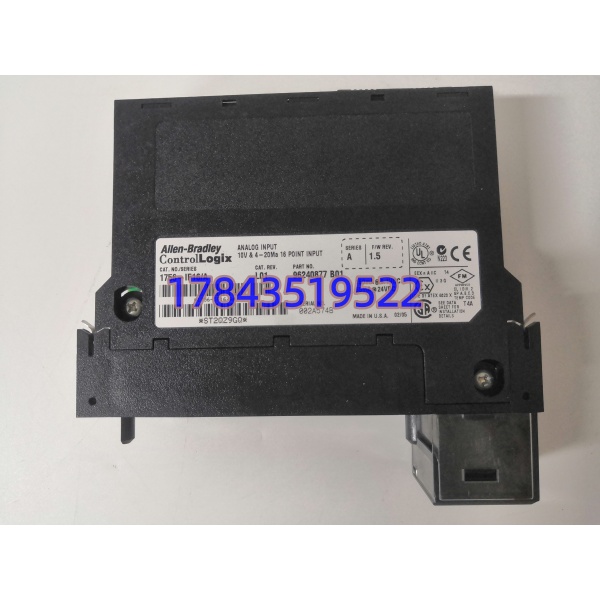

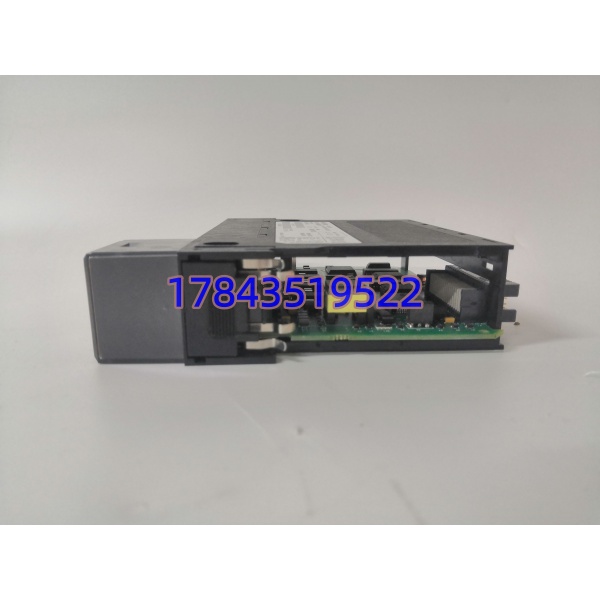

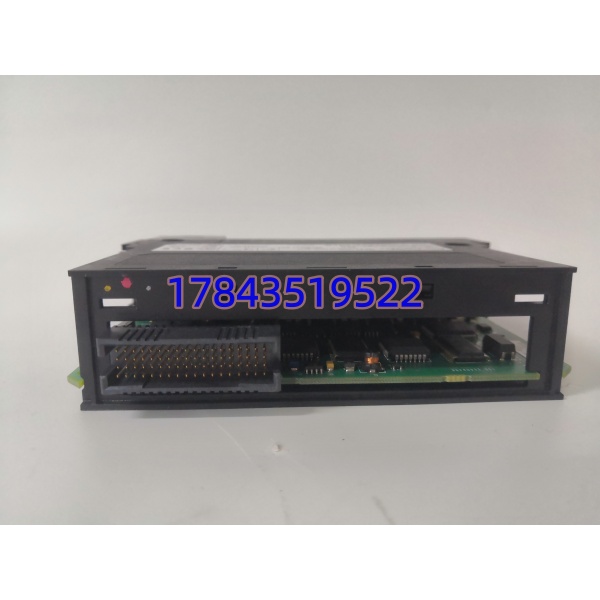

产品深度介绍
16 路复用采集、软件切换单端差分、内置断线检测 —— 三项核心参数直接划定 1756‑IF16A 在流程工业 PLC 系统的定位。它是 ControlLogix 机架初代通用 AI 模块，整套硬件遵循北美流程行业标准，多用于化工、油气、热电、水处理现场压力、液位、温度变送器信号采集。区别于隔离型 1756‑IF6I，这款模块主打高密度点位采集，单卡 16 通道能减少机架插槽占用，项目硬件采购成本更低；内置可自定义数字滤波，1ms~512ms 滤波档位可调，电机变频干扰场景能抑制工频杂波。全通道支持 32 位浮点数据上传，无需程序内额外工程量缩放换算，减轻控制器运算负载。该型号存在明确适用边界，不适合强电磁干扰、多接地环路现场；通道之间无电气隔离，单路短路会干扰同卡其余点位。原厂迭代推出 1756‑IF16B 优化发热与采样时序，新建项目优先选用 B 版，存量老机柜改造只能匹配 A 版存量备件。市面流通备件分全新原装、拆机二手，拆机件端子触点氧化易出现信号跳变。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容标签 | 工程落地说明 |
|---|---|---|---|
| 1756‑ | 1756‑IF16B | ⚠️ 需适配调整 | 背板插槽、端子底座通用；硬件固件优化，程序可直接沿用，高温工况稳定性提升，无需改接线 |
| 1756‑ | 同型号全新 1756‑ | ✅ 直接替换 | 背板、端子、固件定义完全匹配，插拔后无需修改程序、接线 |
| 1756‑ | 1756‑IF6I | ⚠️ 需大幅改造 | 单卡仅 6 隔离通道，点位不足需增配模块，端子底座、IO 地址全部重新分配，程序大量修改 |
| 1756‑ | 1769‑IF16 | ❌ 绝对不兼容 | 分属 ControlLogix/CompactLogix 两套机架，背板总线、供电电压不互通，无法混装机柜 |
⚠️ 常见选型误区：不少采购误以为 1769 紧凑型与 1756 机架 IO 卡通用，两款背板针脚、通讯协议完全独立，强行插入会烧毁模块背板回路。
现场技术避坑指南
iRTN 公共返回跳线漏装，全通道报超量程（最高翻车概率）
痛点：4‑20mA 两线制变送器回路，端子底座未插 iRTN‑RNT 公共跳线，模块无法形成电流回路，所有通道持续显示满量程故障。真实案例：某污水厂更换 IF16A 后整套液位信号全部溢出，电工排查 4 小时才发现漏装配套跳线，生产线自控失效停机。避坑动作：拆机前拍摄旧端子底座跳线布局；新模块上机前对照图纸插好全部公共返回跳线，电流回路必须配套。
两线制、四线制变送器混接导致数值漂移
痛点：同一块卡内同时接入外部供电四线制变送器和模块供电两线制变送器，电流回路存在双电源，采集数值持续上下跳变。量化规范：单卡同一模式下统一变送器类型；两线制回路不外接 24V 电源，四线制通道外部独立供电，禁止混用。
ESD 静电击穿单通道 AD 采集电路
痛点：干燥秋冬现场，不带防静电手环直接触碰背板金手指，人体静电击穿单路转换芯片，对应通道永久无读数无法维修。硬性操作要求：插拔模块全程佩戴接地防静电手环，工作台铺设防静电台垫；操作前触摸 PLC 柜体接地排释放静电。
模拟线缆屏蔽层两端接地形成地环路干扰
痛点：变送器端与 PLC 柜两端同时接屏蔽地线，50Hz 工频干扰叠加，采集数值持续小幅波动。规范操作：所有模拟信号电缆屏蔽层仅在 PLC 端子柜侧单端接地，变送器端屏蔽层悬空；模拟线缆单独走线，远离伺服、接触器动力电缆。
不适用场景明确规避
- 变频器、大功率电机密集的高干扰车间，无通道隔离易出现串扰；
- 柜内夏季长期温度高于 60 ℃，A 版发热偏大，采样精度下降明显；
- 需要单通道独立安全隔离的防爆 SIS 安全仪表系统，必须选用隔离型 IF6I 系列。
快速决策结论
- 1756‑IF16A 是 ControlLogix 初代 16 通道通用 AI 采集卡，适配常规流程工业变送器信号采集；
- 存量 L6X 系列老 PLC 机柜改造，同型号全新原装可直接热插拔，程序无需大规模修改；
- 新建项目、柜内散热较差优先升级 1756‑IF16B，高温环境稳定性更强；
- 强电磁干扰、防爆安全回路不要选用该型号，更换 6 通道隔离模拟模块；
- 现场更换核心风险集中在端子跳线、变送器类型混用、线缆接地三点，提前核对可规避绝大多数信号故障。
