描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道配置 | 16 路单端 / 8 路差分 / 4 路高速差分 |
| 输入信号 | 电压：±10V/±5V/0-10V；电流：0-20mA/4-20mA |
| 分辨率 | 电压 16 位，电流 15 位 |
| 测量精度 | 电压 ±0.05%，电流 ±0.15%（满量程，25℃） |
| 采样周期 | 16 路单端 16.488ms；8 路差分 8.244ms；4 路高速差分≈5ms |
| 电气隔离 | 通道 – 背板 250V AC 连续隔离，通道间无隔离 |
| 功耗 | 最大约 5W（电压 2.3W / 电流 3.9W） |
| 工作温度 | 0°C ~ 60°C（IP20，柜内安装） |
| 诊断功能 | 断线 / 超量程 / 传感器故障检测，通道 LED 指示 |
| 软件兼容 | Studio 5000 Logix Designer，适配 5560/5570/5580 控制器 |

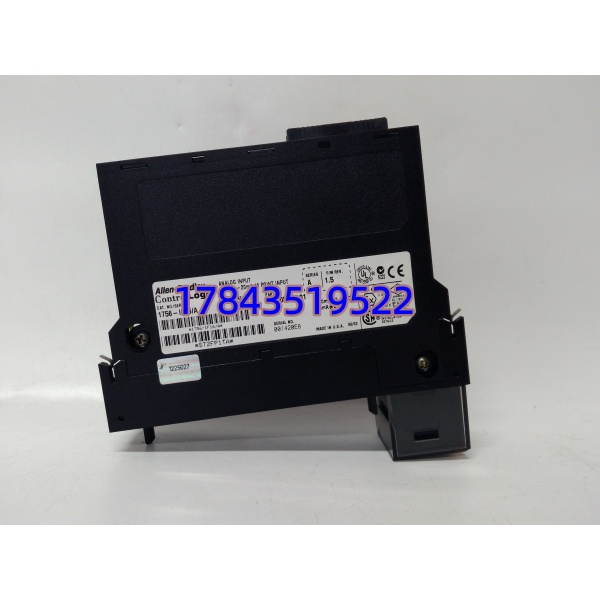

1756-IF16
产品深度介绍
1756-IF16 是罗克韦尔 ControlLogix 平台标准 16 通道模拟量输入模块，用于工业现场温度、压力、流量、液位等连续信号的高精度采集。每通道可独立组态电压 / 电流类型，适配各类标准变送器与传感器。
模块采用 Σ-Δ 模数转换技术，内置 50/60Hz 陷波滤波，共模抑制比＞120dB，抗干扰能力强。支持热插拔，背板供电无需额外电源，配合 1756-TBCH 端子台接线便捷，适合大规模 I/O 扩展与在线维护场景。

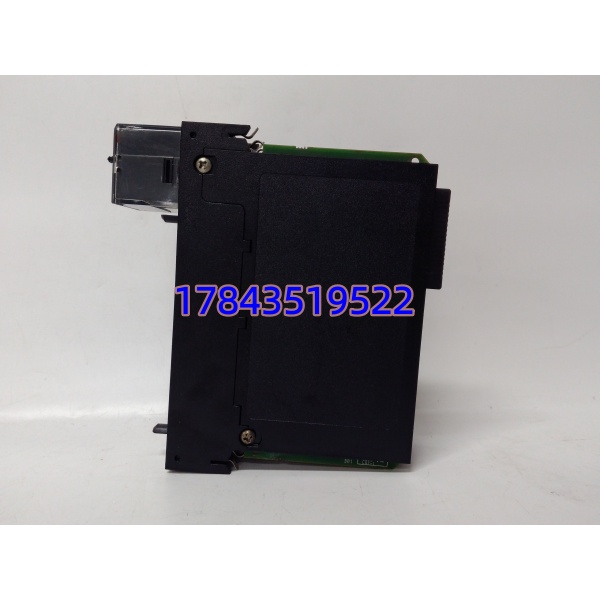

1756-IF16
应用场景与行业案例
工程痛点
过程工业中，模拟信号采集不准或通道不足，易导致闭环控制失准、监控盲区，影响产品质量与系统稳定性。
典型应用场景
- 石油化工 – 反应釜 / 精馏塔监控采集温度、压力、液位信号，保障反应过程稳定。现场干扰强，需高精度与强抗干扰能力。
- 电力行业 – 锅炉 / 汽机参数采集监测蒸汽温度、压力、流量，支持负荷调节与保护联锁。要求长期稳定、低漂移。
- 水处理 – 水质参数与加药控制采集 pH、浊度、余氯及液位信号，实现精准加药。环境潮湿，需可靠绝缘与诊断。
- 制药行业 – 洁净区温湿度与压力监测无菌环境参数，满足 GMP 审计追溯。要求高精度、低噪声、数据可追溯。
真实案例
某化工新材料厂 DCS 系统扩容，新增 8 台反应釜需 64 路模拟输入。原用第三方模块精度差、漂移大，PID 控制波动大。更换 4 块 1756-IF16 后，信号精度提升至 ±0.05%，漂移显著降低，控制稳定性提升，产品合格率提高 2.5%，维护量减少 60%。
核心卖点与差异化
- 多通道高密度：16 通道单端，单槽位节省空间，降低 30% 机架成本。
- 高精度低漂移：16 位 ADC + 低温漂设计，电压精度 ±0.05%，长期稳定性提升 50%。
- 灵活组态适配：每通道独立信号类型，兼容主流变送器，减少 40% 备件种类。
- 强抗干扰设计：通道 – 背板隔离 + 陷波滤波，共模抑制比＞120dB，降低干扰误报率。
- 热插拔易维护：支持在线更换，配合诊断功能，缩短 70% 故障恢复时间。

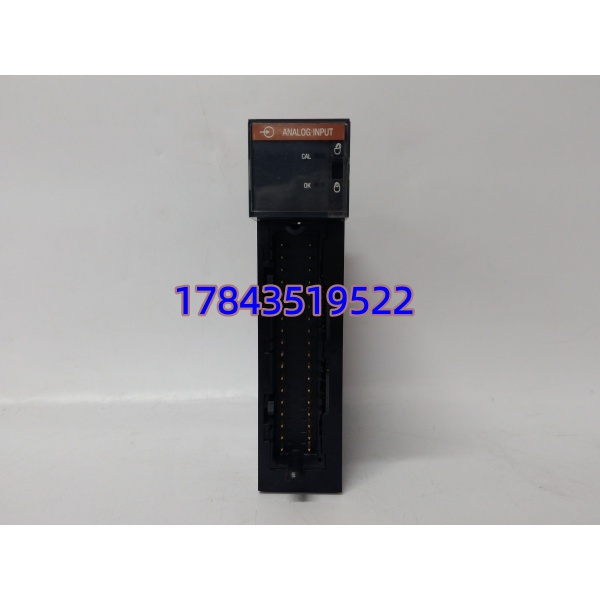

1756-IF16
替换与升级建议
直接替换（无需改动）
- 1756-IF16 → 1756-IF16K差异：K 版优化滤波与校准，稳定性提升 10%，硬件 / 组态完全兼容。注意：固件需≥V3.5，旧版本可在线升级。价格：约贵 10%。
软件兼容（需重新配置）
- 1756-IF16 → 1756-IF8差异：8 通道高精度，适合少通道高精度场景，需重新组态通道与滤波。步骤：
- 备份原工程；
- 组态 IF8 通道参数；
- 下载并校准；工作量：约 0.5 天。价格：约便宜 20%。
硬件不兼容（不推荐）
- 1756-IF16 → 1769-IF16原因：CompactLogix 系列，背板 / 端子 / 尺寸不同，机架与程序需重写。成本：更换机架 + 布线 + 组态，费用超 10 万元。建议：仅整体升级 CompactLogix 时考虑。
质量透明化 SOP
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号，官网可查真伪；
- 外观检查：无腐蚀、划痕、变形，端子完好；
- 附件核对：配说明书、合格证、质保卡、端子台。
- 上机功能测试
- 测试环境：ControlLogix 原装机架，Studio 5000 组态；
- 测试内容：通电自检、16 通道信号校准（标准电压 / 电流源）、24 小时老化，温升＜20°C；
- 输出报告：测试数据、波形图、视频，可追溯。
- 电气参数测试
- 绝缘电阻：500V 摇表，通道 – 背板≥10MΩ；
- 精度校准：输入标准信号，误差≤±0.05%（电压）；
- 保护测试：过压 / 断线报警正常。
- 固件验证
- 读取固件版本，记录为 V3.8；
- 备份组态文件，便于恢复。
- 最终质检包装
- 质检员签字，贴 QC 合格标签；
- 防静电袋密封，气泡膜 + 硬纸箱，防运输损坏。
技术避坑指南
信号类型组态错误
- 问题：通道设为电流而接电压信号，或反之，导致读数异常 / 超量程。
- 避坑：
- 接线前确认变送器类型与范围；
- 组态时逐通道核对信号类型与量程；
- 上电前检查表与组态一致性。
- 案例：某项目误将 4-20mA 设为 0-10V，读数饱和，1 小时排查才恢复。
接线与接地不当
- 问题：屏蔽层两端接地或未接地，引入地环流，信号波动、跳变。
- 避坑：
- 屏蔽层单端接地（控制柜侧）；
- 差分信号用双绞屏蔽线，远离动力电缆；
- 通道间布线分离，减少串扰。
- 警示：曾因两端接地，信号波动达 ±5%，重新接地后稳定在 ±0.1%。
固件版本不匹配
- 问题：新模块固件过新 / 旧，与机架或软件不兼容，报错或无法组态。
- 避坑：
- 采购前确认机架固件与 Studio 5000 版本；
- 新模块固件需匹配系统，不符则升级 / 降级；
- 保留原厂固件版本记录。
- 案例：固件 V3.9 模块用于 V3.7 机架，无法识别，降级后正常。
