描述
关键技术规格
- 通道配置：8 路数字输入（DI），8 路继电器输出（DO）
- 输入信号：24VDC 干接点 / 湿接点
- 输出类型：继电器常开触点，容量 24VDC / 1A
- 通信接口：支持 AC500 总线，Modbus TCP/IP
- 工作温度：0°C 至 +55°C
- 隔离电压：输入 – 输出 – 系统间 2500Vrms
- 状态指示：每通道带 LED 指示灯
- 安装方式：标准 DIN 导轨
- 尺寸 / 重量：124×118×110mm / 约 0.85kg
- 防护等级：IP20（模块级）
产品深度介绍

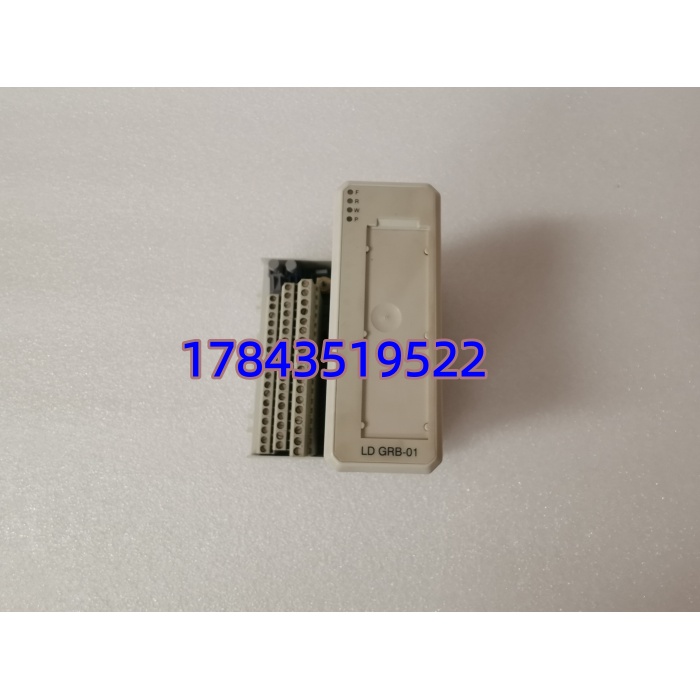

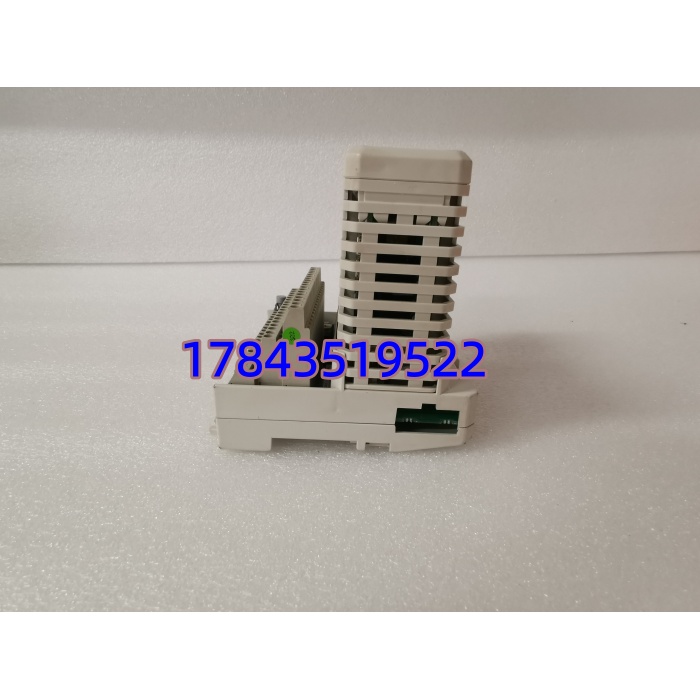

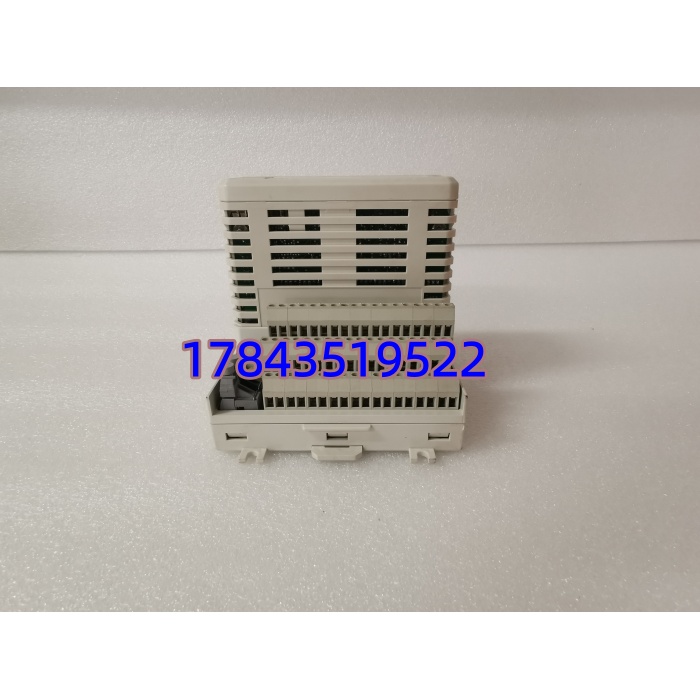

ABB LDGRB-01（3BSE013177R1）是 AC500 PLC 与 S800 I/O 系统通用的高密度数字量 I/O 模块。提供 8 路 24VDC 输入与 8 路继电器输出，适配现场开关、按钮、限位、接触器、电磁阀等设备信号对接。
继电器输出可直接驱动小功率负载，具备电气隔离，有效抑制地环路干扰与浪涌，提升系统稳定性。模块支持热插拔与冗余配置，适合连续流程工业对高可用的要求。
应用场景与行业案例
工程痛点
现场强电磁干扰、需隔离的开关量多；普通 I/O 隔离弱、触点容量小、易烧蚀，导致误动作或停机。
典型应用场景
- 石油化工 – 泵阀联锁控制采集阀门回讯、泵运行 / 故障信号，输出启停与联锁指令，保障工艺安全。
- 电力行业 – 辅机与开关柜监控监测断路器状态、隔离开关位置，控制冷却风机、油泵等辅机。
- 制造业 – 流水线与机器人工作站对接安全门、光电开关、夹具夹紧信号，输出报警与联锁，保障人机安全。
- 水处理 – 加药与排泥控制采集液位、压力、设备状态，控制电磁阀、搅拌机、排泥阀启停。
真实案例
某化工厂反应釜联锁系统原用普通 I/O，因干扰频繁误跳车。更换 LDGRB-01 后，2500V 隔离 + 继电器触点彻底解决干扰问题，联锁动作可靠，非计划停机减少 90%，年挽回损失超 200 万元。
核心卖点与差异化
- 强隔离抗干扰：2500Vrms 隔离，抑制地环路与浪涌，适配恶劣工况
- 继电器输出可靠：触点容量 24VDC/1A，直接驱动电磁阀 / 接触器，无需中间继电器
- 高密度省空间：16 通道（8 入 8 出），单模块替代多片小模块，节省柜内空间
- 热插拔 + 冗余：在线更换、支持 I/O 冗余，维护零停机，保障连续生产
