描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | GFD563A101，3BHE046836R0101 |
| 处理器 | 双核高速 DSP，50μs 控制周期 |
| 功能 | 励磁控制 / 并网逆变；恒压 / 恒流 / 无功 / 功率因数模式 |
| 通信 | 2×PROFIBUS‑DP（DB9）；光纤 ModuleBus；以太网 |
| I/O | 可扩展数字 / 模拟量，适配励磁桥与发电机信号 |
| 电源 | 24VDC±10%；典型功耗 25W，最大 40W |
| 温度 | 工作 -20℃～+60℃；存储 -40℃～+85℃ |
| 尺寸（W×H×D） | 约 140×220×80mm；重量约 1.5kg |
| 安装 | DIN 导轨 / 背板安装；支持热插拔 |
| 认证 | CE、UL、IEC 61131‑3、SIL2 |
产品深度介绍

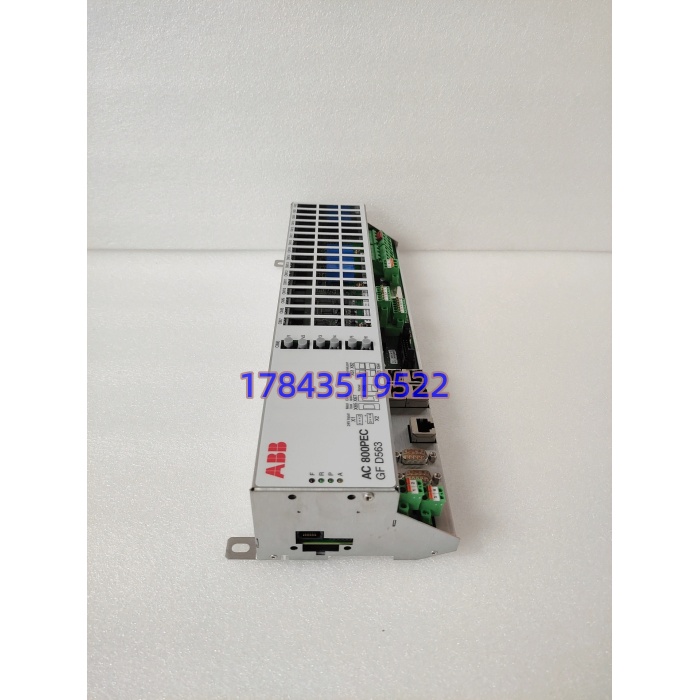

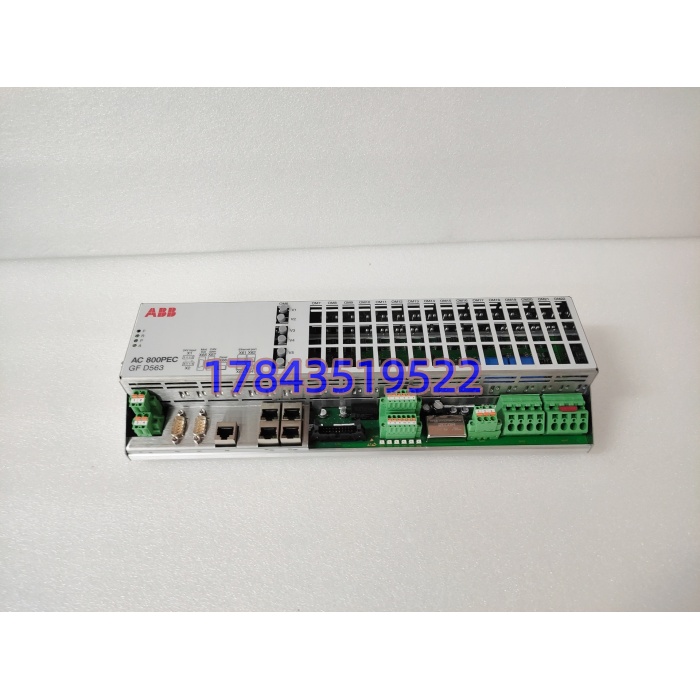

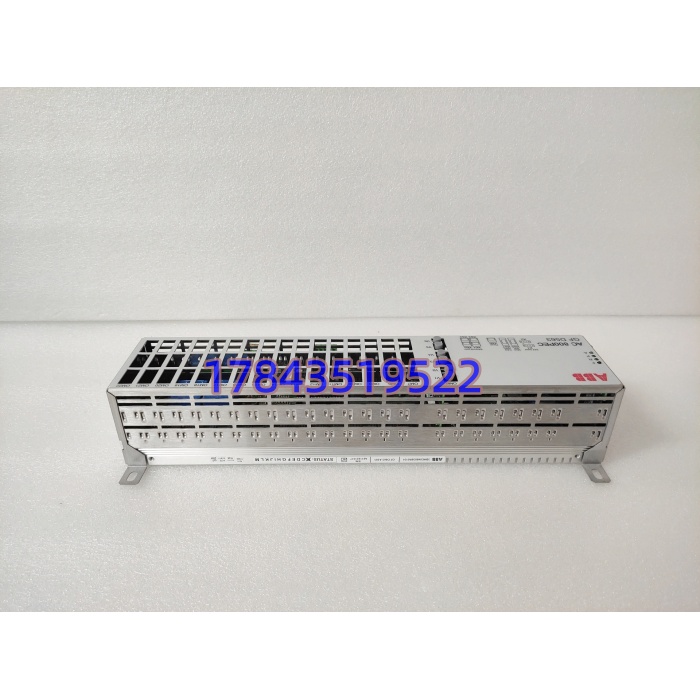

GFD563A101（3BHE046836R0101）是 ABB AC800PEC 平台的核心控制卡，专用于同步发电机励磁系统与电网侧变流器控制。作为励磁系统的 “大脑”，它实时采集发电机电压、电流、转速信号，执行 PID 与励磁算法，输出触发脉冲控制整流桥，精准维持机端电压与无功功率稳定。
- 支持恒励磁电流、恒机端电压、恒无功、恒功率因数四种控制模式；
- 内置过励 / 欠励、过压、过流、失磁保护逻辑；
- 通过光纤 ModuleBus与 I/O 模块通信，抗干扰强、响应快；
- 适配 ABB UNITROL 5000/6000 励磁系统，广泛用于火电、水电、燃气轮机发电机组。
应用场景
- 发电厂（火电 / 水电 / 燃机）：发电机励磁控制，保障并网与电压稳定；
- 工业自备电站：高压同步电机励磁、无功补偿与谐波治理；
- 可再生能源：光伏 / 风电并网变流器控制，电网故障穿越；
- 冶金 / 化工：大型同步电机调速与励磁调节。
生命周期与采购风险
- 状态：2018 年起停产（EOL），ABB 不再生产，仅售后备件支持；
- 风险：高风险—— 原厂缺货、价格波动大、翻新件多、兼容性需严格校验；
- 替代：升级为 UNITROL 6000 配套的 GFD564A101（3BHE052518R0101），硬件兼容、固件可迁移。
质量检测流程
- 外观核验：原厂标签、型号 / 序列号一致；PCB 无腐蚀、金手指完好；
- 上电测试：24VDC 供电，LED 状态正常；DSP 与通信初始化无报错；
- 功能测试：模拟发电机信号，励磁调节闭环正常；保护逻辑动作准确；
- 通信测试：PROFIBUS‑DP、ModuleBus 通信稳定，无丢包；
- 老化测试：48 小时满负载老化，温升正常、无死机；
- 包装出货：防静电袋 + 防潮膜 + 防震纸箱；附测试报告与质保卡。
技术避坑指南
1. 固件版本不兼容
- GFD563A101 固件需与 UNITROL 5000/6000 系统版本匹配；
- 版本不匹配导致励磁失控、并网失败、保护误动；
- 采购前务必提供现有系统固件版本，要求供应商刷写适配固件。
2. 电源与接地不良
- 24VDC 供电波动超 ±10% 或接地不良，引发模块死机、通信闪断、励磁漂移；
- 采用冗余 24V 电源，独立回路供电；
- 模块与机柜单点接地，接地电阻＜4Ω。
3. 光纤通信故障
- 光纤接头污染、弯曲半径过小或长度超限，导致信号丢包、控制延迟、励磁振荡；
- 光纤弯曲半径≥30mm，避免踩踏；
- 定期清洁接头，使用原厂光纤（多模，最长 50m）。
4. 替代升级误区
- 直接替换为 GFD564A101 需核对背板与 I/O 模块兼容性；
- 老系统（UNITROL 5000）升级需同时更新固件与组态，避免逻辑冲突；
- 建议由ABB 认证工程师现场升级，保障无停机风险。
