描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 网络标准 | IEEE 802.3 CSMA/CD，10Mbps 以太网 |
| 物理端口 | 10BaseT (RJ45)、10Base2 (BNC)、AUI (15 针 D 型) |
| 串口 | RS‑232 (RJ11，站管理)、RS‑485 (15 针 D 型，固件升级) |
| 支持协议 | TCP/IP (SRTP)、以太网全局数据 (EGD)、Modbus TCP |
| 并发连接 | 最多 64 个以太网连接，4 个 Modbus TCP 连接 |
| 电源需求 | +5VDC / 2.0A；+12VDC / 0.5A（AUI 外设供电） |
| 工作温度 | 0°C ~ +55°C |
| 状态指示 | MODULE OK、LAN ONLINE、SERIAL ACTIVE、STATUS OK |
| 安装 | 单槽位，90‑70 机架；单 CPU 机架最多 4 块 |
| 保护 | AUI 端口带 1A 可更换保险丝 |

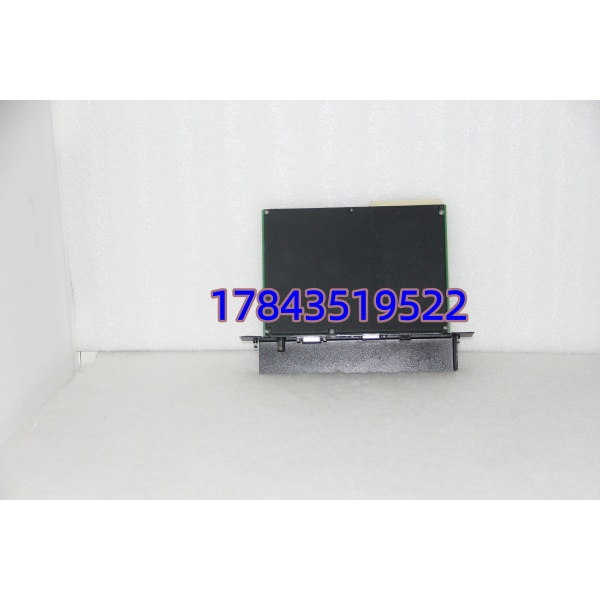

IC697CMM742
产品深度介绍
GE IC697CMM742 是 90‑70 系列的Type 2 多端口以太网通讯模块，专为老旧中大型 PLC 系统网络化改造设计，直接插入 90‑70 机架单槽位即可实现 PLC 与上位机、HMI、SCADA 或其他 PLC 的以太网通讯。
它集成10BaseT/10Base2/AUI三种网络端口，适配不同现场布线（双绞线 / 同轴 / 光纤），无需额外收发器；支持EGD 全局数据和TCP/IP（SRTP）双协议，可实现高速数据共享与远程编程 / 诊断。模块自带串口，支持现场固件升级与站管理，是 90‑70 系统老旧通讯模块替换、网络扩容的核心备件。

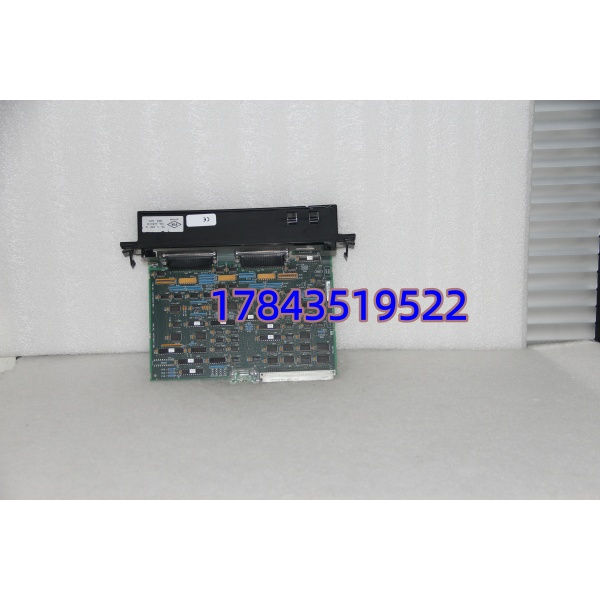

IC697CMM742
应用场景与行业案例
工程痛点
90‑70 系统服役年限长，原配通讯模块（如 CMM741）老化、端口损坏、速率不足，导致通讯卡顿、数据丢包、远程维护困难。原厂供货周期长，新系统改造成本高，旧设备联网需求迫切。
典型应用场景
- 化工 DCS：90‑70 PLC 与 DCS 系统数据对接，实现精馏塔、反应釜参数联网监控。
- 电力辅控：发电厂化水、输煤、除灰系统 PLC 联网，远程监控辅机状态与故障诊断。
- 水处理：污水厂多 PLC 站联网，曝气、加药、过滤系统数据集中上传 SCADA。
- 冶金：高炉、轧线 90‑70 PLC 联网，实现工艺参数互锁与远程调试。
真实案例
江苏某钢铁厂 90‑70 系统原配 CMM741 模块老化，通讯频繁中断，每天需人工现场维护，每次停机损失超 10 万元。原厂订货需 8 周，新系统改造预算超百万。
更换 IC697CMM742 后，直接原位安装，30 分钟完成替换，无需改线或改程序。多端口适配现有同轴电缆，EGD 协议实现 PLC 间数据高速共享，通讯稳定性大幅提升，近两年零中断。企业后续备货 2 块作为应急，保障连续生产。
质量透明化检测流程
- 入库验收检测
- 核验原厂序列号、标签、合格证，来源可追溯。
- 外观全检：无烧痕、无腐蚀、无维修补焊、端口完好。
- 上机功能测试
- 测试环境：GE 90‑70 原装机架 + 上位机仿真系统。
- 测试内容：三端口（10BaseT/10Base2/AUI）通讯测试、TCP/IP+EGD 协议数据传输、远程程序下载 / 上传、24 小时连续通讯老化。
- 输出测试报告，留存通讯日志与端口状态记录。
- 电气参数测试
- 绝缘电阻：500V 摇表，端口‑背板隔离≥20MΩ。
- 功耗测试：满载下电流符合 2.0A@5VDC、0.5A@12VDC 规范。
- 保险丝：1A 可更换保险丝完好，保护功能正常。
- 配置与固件验证
- 读取固件版本，记录出厂默认配置，备份固件文件。
- 测试 RS‑485 串口固件升级功能，确认在线升级正常。
- 最终质检与包装
- 质检员复核所有项目，贴 QC 合格标签。
- 防静电袋密封，气泡膜 + 加厚纸箱包装，防运输冲击。
