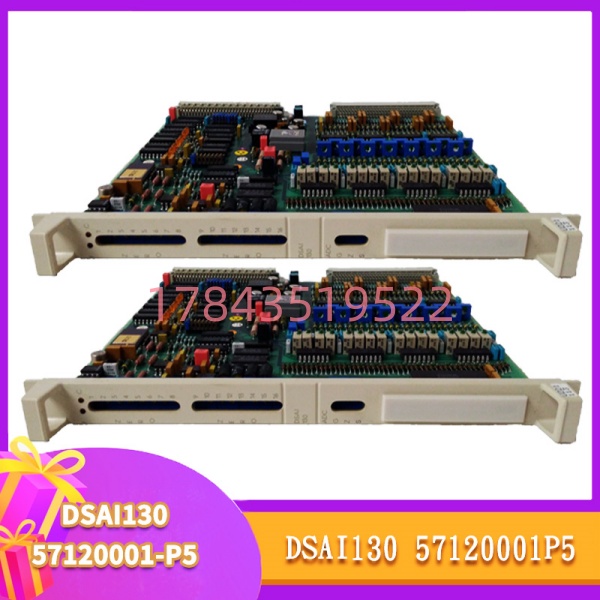

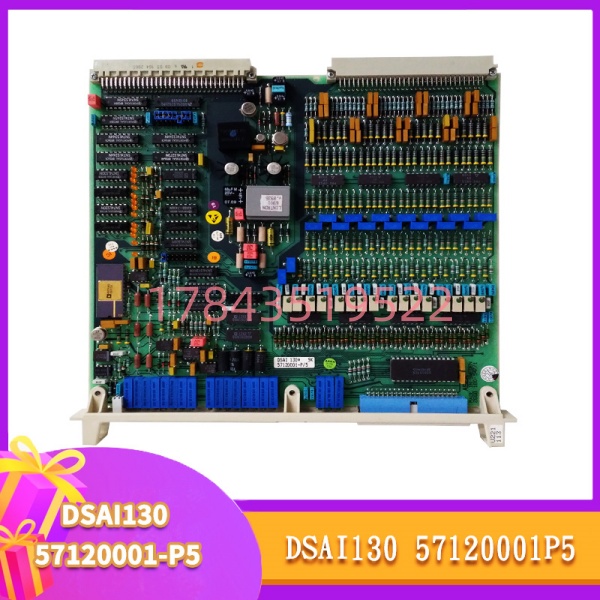

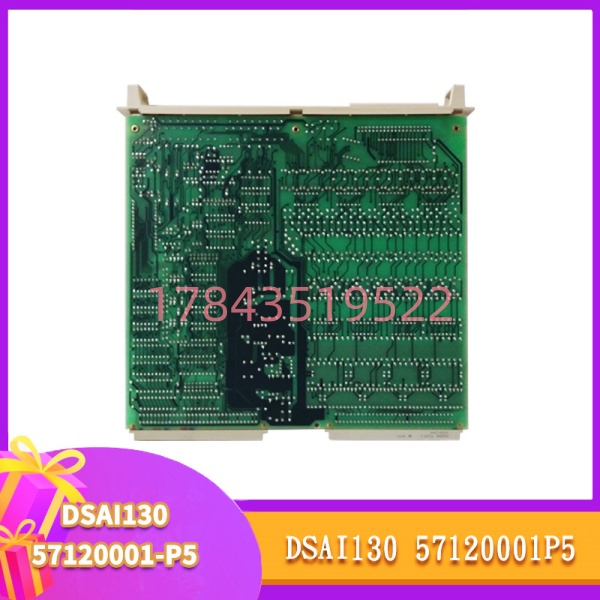

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DSAI130 (配置代码: 57120001-P5) |
| 通道数量 | 8 个差分输入通道 |
| 信号类型 | 支持电压 (如 0-10V, ±10V)， 电流 (0/4-20mA)， 热电偶， 热电阻 (RTD) 等 (具体取决于通道硬件和 AI 模块的组态) |
| 连接方式 | 螺丝压接端子， 每个通道有 “+”, “-” 两个端子 |
| 精度 | 取决于配套的 AI 模块， 端子板自身主要影响通道间隔离和抗干扰性能 |
| 通道隔离 | 通道间不隔离， 所有通道共地 (浮地输入) |
| 抗干扰能力 | 集成共模扼流圈和滤波电路， 增强抗电磁干扰 (EMI) 能力 |
| 熔断保护 | 每通道可能内置可更换微型熔断器 (需以实物为准) |
| 匹配 AI 模块 | 需与 S800 系列的模拟量输入模块配对使用， 如 AI810, AI820, AI830, AI835 |
| 匹配底座 | 必须安装在指定的 S800 端子单元底座上， 如 NTCL, NTBU 系列 |
| 安装方式 | 与底座一起安装在 35mm DIN 导轨上 |
| 工作温度 | 0°C 至 +60°C (标准工业环境) |
| 订货号 | 57120001-P5 定义了具体的硬件配置 (如端子类型、认证等) |
产品深度介绍
ABB DSAI130-57120001-P5 是 S800 分布式 I/O 系统中的一个模拟量输入端子单元。它不是独立的信号采集模块，而是 S800 I/O 架构中“信号调理层”的关键组成部分。其作用是作为现场模拟量传感器（如变送器、热电偶、RTD）与上层 AI 模拟量输入模块之间的可靠、安全的接口。它将现场来的原始信号进行初步调理（如滤波、限压），并提供标准的接线端子，然后将调理后的信号通过背板连接器传递给上层的 AI 模块进行高精度模数转换。
它的核心价值在于“信号完整性”和“系统模块化”。其内部集成的滤波和抗干扰元件，能够有效抑制现场引入的共模噪声和瞬态干扰，为后端的 AI 模块提供一个“干净”的信号，这是获得稳定、准确测量的前提。其模块化设计使得用户可以根据信号类型（电压、电流、温度）灵活选配不同的端子单元（如 DSAI130 用于通用模拟量， NTAC 用于热电偶），而无需更换昂贵的 AI 模块本身，极大提高了系统配置的灵活性和经济性。对于需要大量、多种类模拟量信号接入的 DCS 或 PLC 系统，DSAI130 是构建高可靠性信号接入层的标准化选择。
安装与接线指南
目标：指导自动化工程师或电工，在 30 分钟内，安全、正确地完成一块 DSAI130 端子单元的安装、接线和信号回路验证。
阶段一：准备工作 (预计耗时：10分钟)
⚠️ 安全与计划：
- 系统断电：确认包含目标 S800 I/O 站的全部电源（24V 逻辑电源、现场传感器电源）已断开，并执行上锁挂牌。
- 静电防护：准备防静电手环和防静电工作区。端子单元和 AI 模块内含精密电子元件。
工具与物料准备：
- 合适的螺丝刀（根据端子螺丝规格）
- 剥线钳
- 万用表
- 标准信号源（如 4-20mA 信号发生器，用于后续测试）
- 线号管、标签纸
- 数码相机或手机
信息确认：
- 核对型号：确认端子单元标签为“DSAI130-57120001-P5”， AI 模块型号（如 AI810）， 底座型号均匹配。
- 查阅图纸：获取该站位的详细接线图，明确每个通道（CH1-CH8）接入的信号类型（电压/电流）、量程、现场设备及供电方式（两线制/四线制）。
- 记录配置：如果替换旧单元，务必在拆卸前，用手机清晰拍摄旧单元上每对端子的接线情况，包括线缆颜色、线号。
阶段二：拆卸旧端子单元 (如为替换，预计耗时：5分钟)
步骤：
- 断开现场线缆：使用螺丝刀，逐个通道拧松端子螺丝，小心取下导线。每取下一根，立即用标签纸标记该导线对应的通道和极性（如 CH1+, CH1-）。这是避免接线错误的最关键步骤。
- 拔出单元：所有现场线缆断开后，找到端子单元与底座之间的机械锁扣（通常在单元顶部或底部）。按压或拨动锁扣，同时将端子单元垂直向上从底座中拔出。避免左右摇晃。
- 检查底座：检查底座上的背板插针，应完好、无弯曲、无污渍。
阶段三：安装新端子单元与接线 (预计耗时：15分钟)
步骤：
- 安装新单元：手持新的 单元，对准底座导槽，垂直向下平稳按压，直到听到锁扣“咔哒”一声到位。
- 接线准备：根据图纸和之前的照片/标签，规划好每根线对应的通道和端子。
- 现场信号线接线 (以 4-20mA 两线制变送器为例)：
- 通道正端 (+)：接入来自现场变送器的信号正极（通常为“+”或“OUT+”）。
- 通道负端 (-)：接入来自现场变送器的信号负极。同时，这个负端通常也是 AI 模块内部 24V 供电的负端回流点。
- 供电：AI 模块通过 为该通道提供 24V DC 电源（如果组态为两线制）。因此，无需在端子单元上额外接电源线。
- 四线制传感器/有源信号接线：
- 信号正负极接入通道 “+”, “-”。
- 外部电源单独供电，，否则会产生地电位差，导致测量不准。
- 电压信号接线：直接将电压信号的正负端接入对应通道的 “+”, “-” 端子。
- 拧紧与检查：将导线插入端子孔底部，用适当力度拧紧螺丝。轻拉导线确认已压紧。确保无铜丝外露，防止短路。
接线自检清单：
- [ ] 所有现场信号线已按图纸恢复，通道和极性正确。
- [ ] 两线制/四线制接线方式正确。
- [ ] 所有端子螺丝已拧紧。
- [ ] 线号标识清晰、正确。
- [ ] 单元与底座连接牢固。
阶段四：上电与信号验证 (预计耗时：5分钟)
⚠️ 上电前，确保所有接线已完成检查，无短路、开路。
步骤：
- 系统上电：依次送上 S800 站电源、现场传感器电源（如有）。
- 模块状态检查：观察 AI 模块的状态指示灯，应无错误报警（如红色 ERR 灯）。
- 软件在线监测：通过 Control Builder 或上位机软件，在线连接到该 AI 模块。
- 信号验证：
- 在软件的硬件监控界面，查看每个通道的原始值（如 4-20mA 对应 0-65535）和工程值（如 0.0-100.0%）。
- 对于关键回路，使用手持式信号源进行点对点测试：
- 从现场端子排侧，断开原信号线，接入信号源。
- 给定一个标准信号（如 12mA， 对应 50%）。
- 观察软件中显示的工程值，应在允许误差范围内（如 49.8%-50.2%）。
- 如有偏差，在软件中对通道进行“零点”和“量程”的微调。
- 回路完整性测试：恢复现场接线，观察测量值是否回归正常工艺范围，并与现场指示仪表（如有）进行比对。
最终确认与记录：
- 记录更换后的新端子单元序列号（如有）。
- 在维护日志中记录更换日期、人员及测试结果。
- 为端子单元贴上标识，注明所属机柜和 I/O 站号。
