描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位 RISC，主频 100 MHz |
| 内存 | 16 MB RAM（可切换 8 MB） |
| 存储扩展 | PCMCIA 插槽，最大支持 128 MB 闪存卡 |
| 通信接口 | 以太网、RS-232、Profibus、Modbus |
| 工作电压 | 24 VDC ±10% |
| 功耗 | ＜15 W |
| 工作温度 | -25°C ~ +60°C |
| 外形尺寸 | 261 × 22.5 × 477 mm |
| 重量 | 0.875 kg |
| 防护等级 | IP20 |
| 认证 | CE、UL、FCC |
产品深度介绍

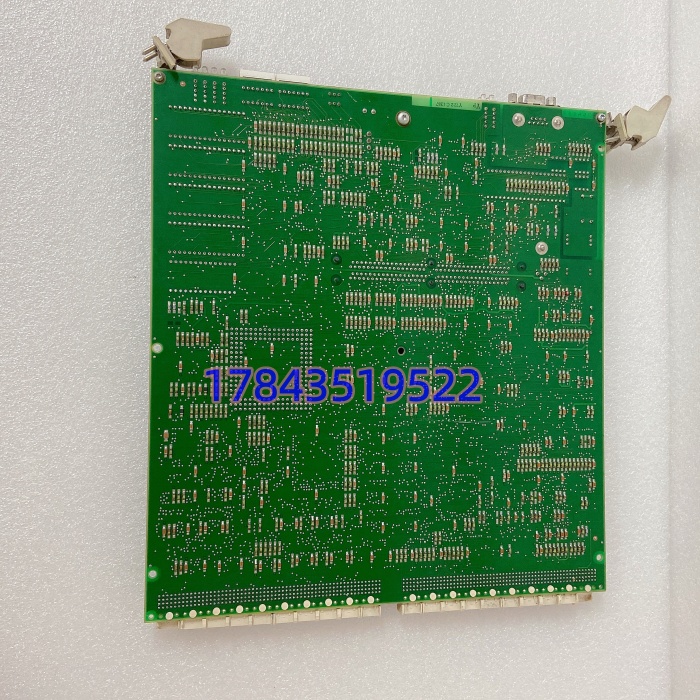

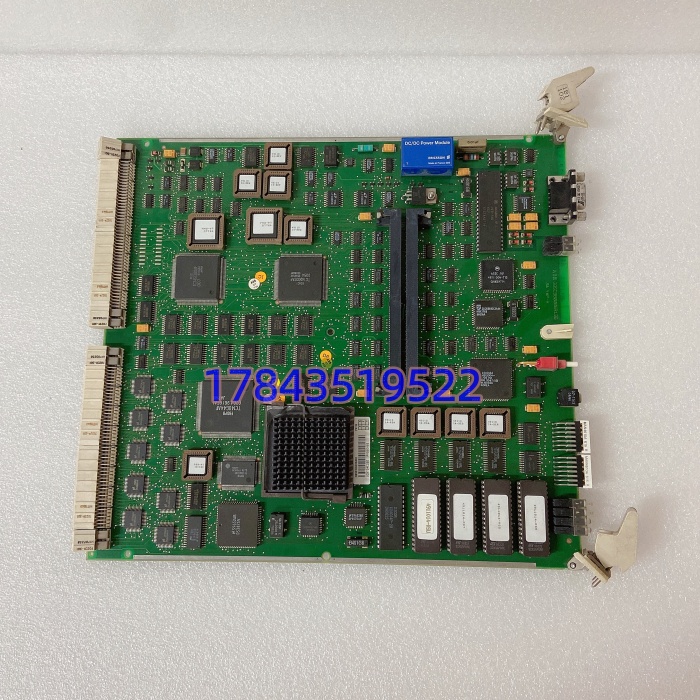

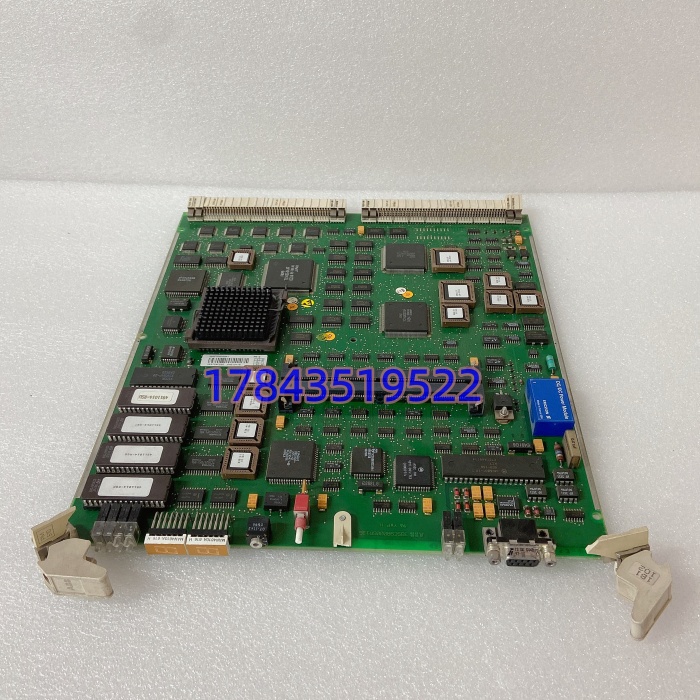

ABB PM510V16 3BSE008358R 是 ABB AC400/AC460 及 Advant OCS 系统的核心处理器模块，专为工业 DCS 与大型 PLC 设计。它搭载 32 位 RISC 处理器与 16MB 内存，可处理复杂控制逻辑与海量数据，保障系统实时响应。
模块集成多类通信接口，支持主流工业协议，适配多品牌设备互联。采用工业级元器件与加固设计，可承受现场振动、粉尘及宽温环境。支持程序存储扩展与内存容量切换，适配不同规模项目需求，是流程工业老旧系统升级与备件替换的核心选型。
应用场景与行业案例
连续生产工厂中，DCS 核心 CPU 故障会导致全线停产，损失巨大。普通 PLC 处理能力不足，难以满足复杂回路与大数据量的控制需求。
典型应用场景:
- 石油化工 – 大型炼化 DCS 系统用于常减压、催化裂化装置的过程控制，处理温度、压力、流量等回路运算，保障生产连续稳定。
- 电力行业 – 火电厂 / 联合循环电厂适配 AC460 系统，控制锅炉、汽轮机、发电机关键参数，避免非计划停机。
- 冶金行业 – 热轧 / 冷轧线、高炉控制处理轧线张力、速度闭环控制及高炉温度、压力复杂运算，适应高温高粉尘环境。
- 水处理 – 大型污水 / 净水厂 SCADA 系统负责加药、曝气、沉淀等工艺控制，实现远程监控与数据记录，保障出水达标。
案例：某钢铁厂热轧线 CPU 升级去年，华北某钢铁厂热轧线原 AC400 系统 CPU 老化，运算速度变慢，多次触发控制滞后告警，影响轧制精度。原厂新货交期 10 周，无法满足生产需求。
我们提供全新原装 PM510V16 3BSE008358R 模块，技术人员现场指导更换与程序迁移。更换后，系统运算速度提升 40%，控制响应延迟从 200ms 降至 80ms，轧制精度显著提高。至今运行 18 个月，无任何故障，彻底解决旧 CPU 性能瓶颈。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂装箱单、批次号，完成序列号溯源
- 防伪识别：查验 ABB 原厂标签、二维码，确认正品
- 外观检查：电路板无腐蚀、焊点完好、无维修痕迹，接口无变形
- 附件核对：出厂合格证、说明书、质保卡齐全
2. 上机功能测试
- 测试环境：搭建 ABB AC400 原厂测试机架，配标准 I/O 负载
- 测试内容：
- 通电自检：电源、运行、故障指示灯状态正常，无报错
- 通信测试：以太网、Profibus、Modbus 协议通讯握手正常
- 运算测试：执行标准控制程序，逻辑运算准确、响应及时
- 负载测试：满载连续运行 24 小时，温升正常，无异常告警
- 测试记录：整理测试数据，出具完整报告，可提供查验
3. 电气参数测试
- 绝缘电阻测试：500V 摇表检测，输入 – 输出绝缘电阻＞10 MΩ
- 耐压测试：2kV AC/1 分钟耐压测试，无击穿、无漏电
- 功耗测试：满载运行功耗稳定＜15 W，符合规格
4. 固件 / 配置验证
- 固件版本：读取内置固件版本，核对与 AC400/AC460 系统兼容性
- 配置备份：内存容量切换开关、通信参数设置拍照存档
5. 最终质检与包装
- 质检员逐项复核，签字确认合格
- 装入专用防静电袋密封，外层气泡膜包裹，硬质纸箱封装
- 粘贴质检合格标签，标注检测日期与序列号
