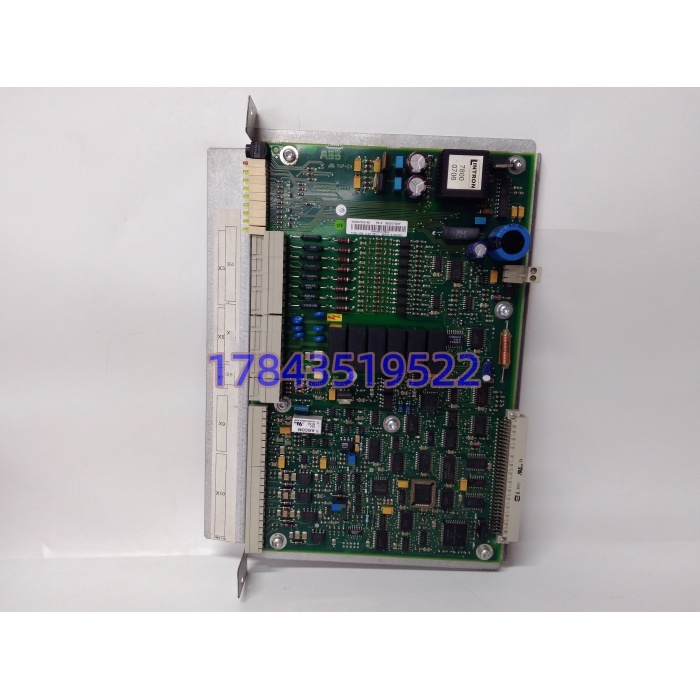

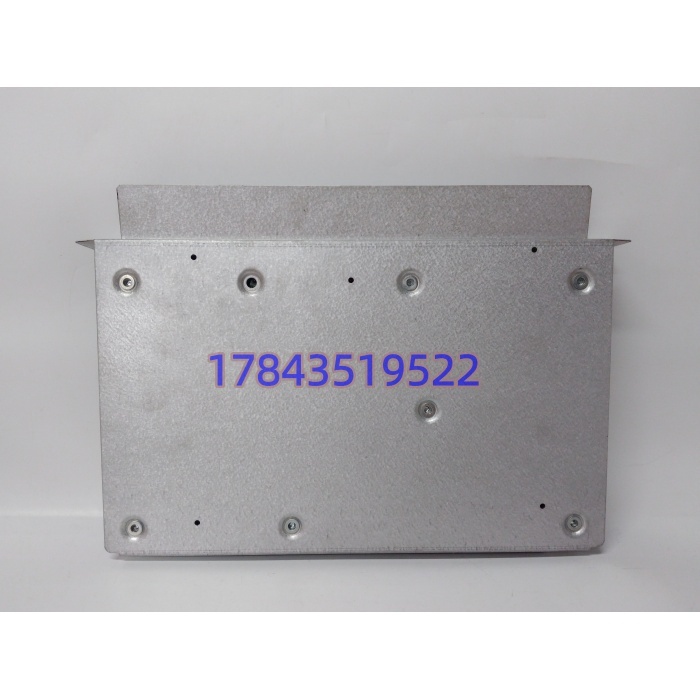

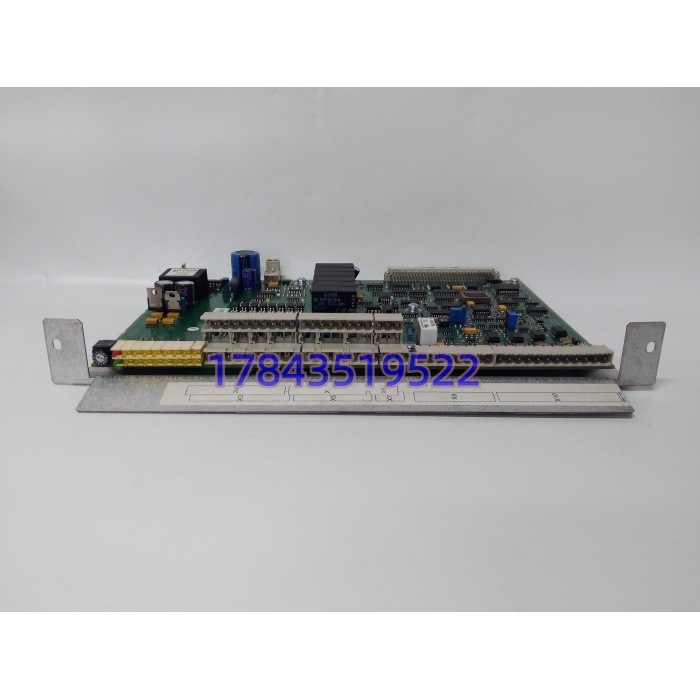

ABB YPQ110A | 3ASD573001A5 混合 I/O 扩展板卡
ABB YPQ110A | 3ASD573001A5 混合 I/O 扩展板卡 - 图片 2
ABB YPQ110A | 3ASD573001A5 混合 I/O 扩展板卡 - 图片 3
ABB YPQ110A | 3ASD573001A5 混合 I/O 扩展板卡 - 图片 4

ABB YPQ110A | 3ASD573001A5 混合 I/O 扩展板卡

原价为：¥7,665.00。当前价格为：¥6,567.00。

  • 型号：YPQ110A，物料订货号 3ASD573001A5（用户简写 3ASD573001A）
  • 品牌：ABB（瑞典）
  • 系列：Advant Master / APC 控制系统，配套 YPP110A 应用控制器使用
  • 核心功能：混合 I/O 扩展板，集成数字量、模拟量输入输出；通过 64 针扁平排线 X1 接口连接 I/O 总线，由总线供电；内置硬件看门狗，总线通讯中断时自动复位输出，防止现场设备误动作；承担现场阀门、传感器、执行器信号采集与驱动输出。
  • 产品类型：机架插装式板卡，板载端子排，64‑pin 排线背板接口。
  • 关键规格：16 路 DI、8 路 DO、8 路 AI、4 路 AO；看门狗超时约 1.6s；总线供电；原厂停产，无全新原厂订货；同系列 YPQ111A 硬件不可以直接互换。
我要购买
分类：

描述

产品详情

・型号：YPQ110A，物料编码 3ASD573001A5・品牌：ABB・系列：Advant Master APC 控制器 I/O 子板

规格参数

参数项目 参数信息
通道配置 16 路数字输入 DI；8 路继电器数字输出 DO；8 路模拟输入 AI；4 路模拟输出 AO
总线接口 X1：64 针扁平排线 I/O 总线，板卡由 I/O 总线取电，无需独立电源
安全看门狗 板载硬件看门狗；主机 100ms 内必须刷新，超时 1.6s 自动复位全部输出，保护现场设备
兼容控制器 YPP110A 应用控制器，作为本地 I/O 扩展板使用
隔离 现场信号与总线侧电气隔离；板载状态 LED 诊断指示灯
物理参数 净重约 0.58kg；金属安装支架，机架插装固定
工作温度 ‑10℃～+60℃，控制柜无凝露工况
存储温度 ‑40℃～+85℃
HS 编码 85389091
生命周期 原厂停产、Last‑time‑buy 关闭；货源库存尾货、拆机实测备件；无直接管脚兼容替代

产品介绍

YPQ110A（3ASD573001A5）是 ABB Advant Master 老系统的本地混合 I/O 扩展板，搭配 YPP110A 控制器，一块板同时集成数字、模拟信号，减少机柜内板卡数量。依靠 64 针排线和控制器 I/O 总线通讯，不需要单独供电；硬件看门狗是这块板的核心安全设计，如果控制器死机、排线松动通讯中断，板卡会自动切断输出，避免阀门、电机误动作造成工艺事故。

坦白讲，现场常见故障：64 针排线接口氧化、板上电解电容老化、继电器输出触点烧蚀、模拟通道漂移。重点避坑：YPQ111A 是同系列升级版本，通道定义、看门狗逻辑不一样，不能直接替换 YPQ110A；排线 X1 接触不良是现场最高发故障，很多人误以为板卡损坏，实际只是排线金手指氧化。整套 Advant 系统早已停止迭代，化工、造纸电厂很难申请停机做整套改造，大多储备同型号拆机备件。采购务必核对完整物料号 3ASD573001A5，不要只看 YPQ110A 丝印。



应用场景与行业案例

痛点切入：造纸、化工、电厂大量老 Advant DCS 系统在用。一旦 I/O 板故障，对应点位全部采集、输出失效，工段部分回路失控，需要降负荷生产；该型号已经停产，现货不多，紧急寻货周期 40‑65 天。

典型场景

  • 造纸厂 Advant Master 控制系统，纸机执行机构、传感器信号采集驱动。
  • 化工厂老 APC 工艺控制机柜，本地混合信号扩展。
  • 自备电厂辅助系统老 DCS，无整机改造预算，故障抢修。
  • 工厂 MRO 备件库，作为缓冲应急库存。

真实案例：某造纸厂复卷机控制机柜 YPQ110A，64 针排线金手指氧化，随机看门狗触发、输出复位，设备随机停机。仓库没有 3ASD573001A5 备件，市场寻货 46 天。等待备件期间，运维定期拔插排线做清洁，设备只能降速运行。更换完整 YPQ110A 板卡 + 全新 64 针排线，全部 DI/DO/AO/AI 通道校验，看门狗功能测试完成，设备恢复满速生产。事后设备部门把该板列为 B 类备件，保留 1 块缓冲库存。
