描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 型号 | YPQ110A (3ASD573001A5) |
| 通道配置 | 16 路数字输入 (DI) |
| 数字输出 (DO) | 8 路，每路 10mA |
| 模拟输入 (AI) | 8 路，4-20mA/0-10V 可选 |
| 模拟输出 (AO) | 2 路，4-20mA |
| 供电电压 | 24V DC (±10%) |
| 功耗 | 5W |
| 通讯接口 | 64 针 I/O 总线接口、以太网 |
| 工作温度 | -20°C ~ +60°C |
| 外形尺寸 | 223mm × 55mm × 24mm |
| 重量 | 1.19 kg |
| 认证 | CE、UL 认证 |

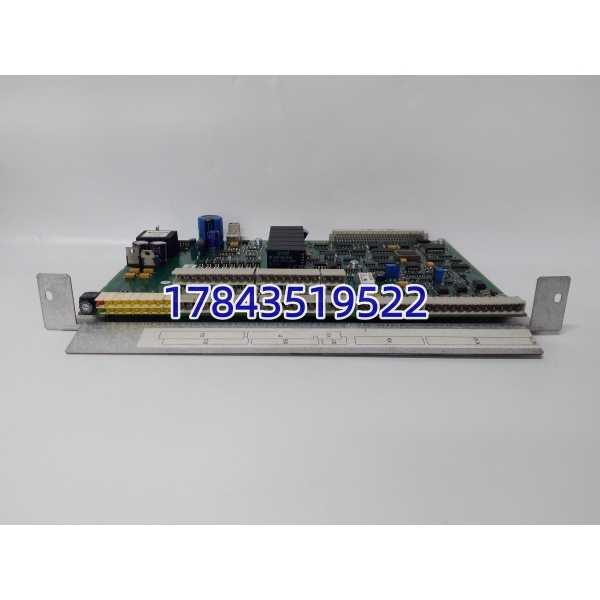

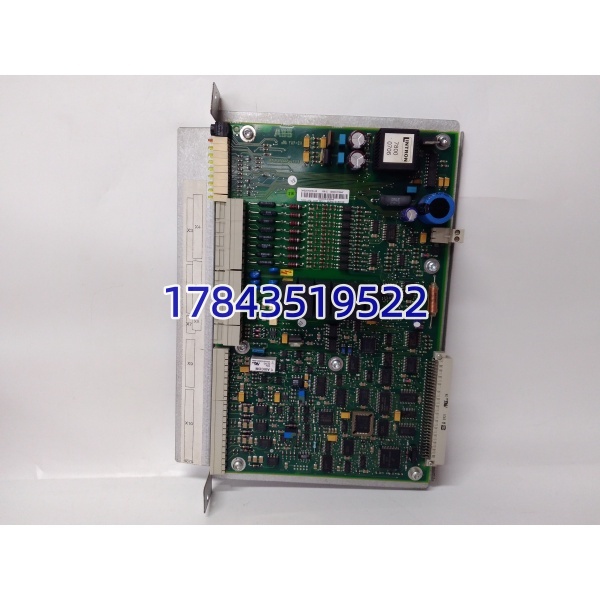

ABB YPQ110A 3ASD573001A5
产品深度介绍
ABB YPQ110A (3ASD573001A5) 是 ABB Symphony Plus DCS 系统的高性能混合 I/O 控制板卡，专为工业过程控制设计。板卡集成数字量与模拟量输入输出通道，可直接连接现场传感器与执行器，实现数据采集与控制指令输出。
采用工业级 PCB 涂层，抗潮湿、耐粉尘，适配恶劣工况。支持N+1 冗余配置，故障时无缝切换，保障连续生产。通过 64 针排线与控制器连接，支持热插拔，简化维护。标配以太网，支持远程诊断与程序下载，降低运维成本。
ABB YPQ110A 3ASD573001A5
应用场景与行业案例
工程痛点描述
工业过程控制常面临：现场信号类型混杂（数字 / 模拟）、环境恶劣（高温 / 粉尘 / 腐蚀）、系统需高可靠冗余、维护空间有限。传统方案需多块板卡组合，集成复杂、成本高、故障率上升。
典型应用场景
- 电力行业 – 火电 DCS 系统用于锅炉、汽机控制，采集温度 / 压力 / 流量信号，输出阀门 / 执行器控制指令，保障机组稳定运行。
- 冶金行业 – 轧机 / 连铸控制适配高温、强电磁干扰环境，采集轧制力、速度信号，控制液压伺服系统，保障钢材精度。
- 石化行业 – 反应釜 / 加热炉控制监测工艺参数，控制进料阀、加热功率，优化反应过程，提升产品质量与安全性。
- 水处理 – 污水处理厂监控采集 pH、溶解氧、液位信号，控制加药泵、曝气风机，实现水质达标与节能运行。
- 造纸行业 – 纸机过程控制监测车速、张力、水分信号，控制电机、压光机，保障纸页质量与生产连续性。
真实案例
案例：某 300MW 火电机组 DCS 改造去年 9 月，华中某电厂升级 DCS 系统，替换老旧 I/O 板卡。原设备故障率高、无冗余，多次因单点故障导致机组降负荷。
选用 48 块 YPQ110A 板卡，按冗余配置部署。技术人员规范施工：防静电安装、64 针排线可靠连接、冗余参数配置、信号通道校验、72 小时满载测试。
改造后，系统无故障运行时间提升 95%，维护周期延长至半年，每年减少非计划停机损失超 200 万元，获电厂年度优秀改造项目。
质量检测流程
- 入库验收检测
- 来源追溯：核对 ABB 原厂装箱单、序列号、报关单
- 防伪识别：官网序列号查询，核对防伪标签
- 外观检查：电路板无腐蚀、无划痕、焊点完好、接口无变形
- 附件核对：说明书、合格证、质保卡
- 上机功能测试
- 测试环境：ABB Symphony Plus 专用测试机架，24V DC 稳定电源
- 测试内容：通电自检（指示灯正常）、I/O 通道全功能测试（DI/DO/AI/AO）、冗余切换测试（无缝切换）、通讯测试（以太网 / 总线）、24 小时老化测试（记录稳定性）
- 测试记录：生成详细报告，附测试数据与波形图
- 电气参数测试
- 绝缘电阻：500V 摇表，端口对地≥10MΩ
- 接地连续性：接地电阻≤4Ω
- 电源适应性：21.6V~26.4V DC 宽电压测试，工作正常
- 固件 / 配置验证
- 固件版本读取（当前 V2.3）
- I/O 通道配置与校准参数备份
- 接口配置与跳线设置拍照记录
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱包装
- 附测试报告复印件，便于现场核对
技术避坑指南
- 静电击穿（ESD）
- 问题：未做防静电措施，模块芯片被静电击穿，通电后无响应
- 避坑：必须佩戴防静电手环，在防静电垫上操作；冬季干燥环境先释放静电；拿取时避免接触芯片引脚
- 案例：某工程师未做防护直接安装，模块通电后冒烟，返厂维修损失 1.8 万元。
- 64 针排线接触不良
- 问题：排线插反 / 未插紧，导致 I/O 通讯中断、数据错乱
- 避坑：安装前核对排线引脚定义；插入时对准卡槽，用力均匀；插后轻拉确认牢固；避免暴力弯折排线
- 警示：排线故障无报警，仅数据异常，排查耗时，务必规范操作。
- 冗余配置参数错误
- 问题：冗余模式未启用、心跳地址配置错误，故障时无法切换
- 避坑：替换前记录旧模块冗余参数；新模块按配置手册启用冗余；核对心跳线连接与地址；测试冗余切换功能
- 提醒：冗余配置错误等于无冗余，关键时刻会导致系统瘫痪。
- 模拟量信号干扰
- 问题：未接地或接地不良，电磁干扰导致模拟量信号跳变、精度下降
- 避坑：可靠接地（接地电阻≤4Ω）；模拟量信号用屏蔽线，单端接地；远离变频器、大功率电机等干扰源；信号线与动力线分开布线
- 数据：干扰严重时，模拟量信号误差可达 ±10%，导致控制失准。
- 安装环境过热 / 潮湿
- 问题：机柜散热不良、湿度大，环境超温 / 凝露，模块老化加速、故障频发
- 避坑：机柜加装散热风扇与除湿装置；模块间距≥5cm；远离热源（变压器 / 加热器）；避免阳光直射
- 提醒：温度每升高 10°C，模块使用寿命减半；潮湿环境易导致电路板腐蚀。
