描述
产品详情
・型号：YPP110A 订货号 3ASD573001A1
・品牌：ABB
・系列：ACS800 多传动 / 单传动系统应用控制子板
规格参数
| 参数项 | 技术指标 |
|---|---|
| 适配机型 | ABB ACS800 系列单传动、多传动逆变器单元 |
| 安装方式 | 变频器控制箱内部标准插槽，背板插接 |
| 数字输入 DI | 6 路 24VDC，源型 / 漏型软件切换 |
| 继电器输出 DO | 4 路 Form-A 触点，250VAC/3A 负载 |
| 模拟量输入 AI | 2 路，支持 4-20mA / 0-10V 硬件跳线切换 |
| 模拟量输出 AO | 1 路 4-20mA，用于转速 / 压力远传 |
| 编程方式 | Drive AP 工具，功能块图 FBD、梯形图 LD |
| 存储介质 | 板载 Flash，存储用户工艺宏与传动参数 |
| 整机功耗 | ≤12W，由变频器背板直流供电 |
| 通讯接口 | 背板光纤链路、RS232 调试口 |
| 扫描周期 | 最小 1ms 逻辑运算周期 |
| 工作温度 | 0℃ ~ +55℃，控制柜内无冷凝 |
| 存储温度 | -40℃ ~ +85℃ |
| 防护涂层 | 整机三防 PCB 涂层，适配粉尘、轻微腐蚀环境 |
| 外形尺寸 | 330×229×25mm |
| 整机重量 | 约 0.9kg |
| 认证标准 | CE 工业传动安规 |
| 配套软件 | DriveWindow、Drive AP 编程软件 |
产品介绍

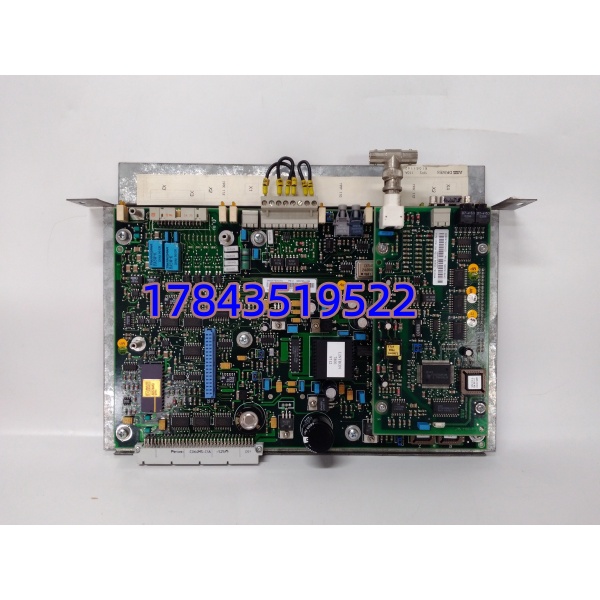

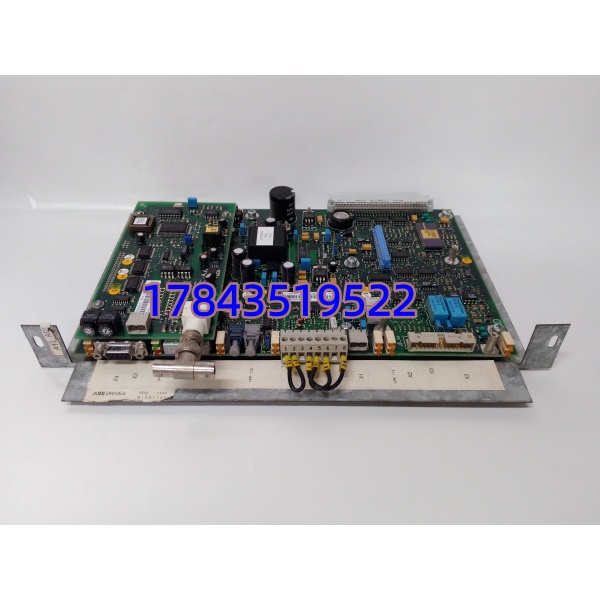

YPP110A 3ASD573001A1 是 ACS800 变频器配套专用可编程应用板，相当于嵌入传动内部的小型 PLC，不用额外外置控制器就能实现整套工艺联动逻辑。 自带全套本地 IO 直接接入现场传感器、阀门、报警回路，内部处理器独立运算，不会占用变频器底层调速算力；多泵轮换、风机变频恒温、物料皮带同步这类复杂工艺逻辑都可本地编写。原厂 ACS800 平台已停止全新整机供货，存量冶金、电厂、化工传动设备运维只能依靠拆机翻新、库存备件；同型号板卡可直接互换，程序文件可完整拷贝复用。
应用场景与行业案例
痛点切入
我在现场见过大量老传动方案，外置小型 PLC 配合变频器，多一根通讯链路就多一处故障点，通讯断线直接造成整条产线停机；普通基础控制板无自定义逻辑能力，多机联动只能靠上位 DCS 下发指令，信号延迟大，调速同步偏差超标。 外置控制器额外增加柜内布线，高温、粉尘环境下接线端子氧化，频繁出现信号丢失报警。
典型场景
- 钢厂热轧辊道多电机联动：单块 YPP110A 实现多辊同步速度配比、故障辊道自动隔离。
- 火电锅炉引风机、一次风机变频：内置风道压力闭环调节，自动切换工频 / 变频回路。
- 化工循环水泵组：4 台泵轮换投切、管网恒压稳压逻辑本地运行，脱离中控也能稳定调节。
- 水泥生产线皮带输送：多段皮带顺序启停、堵料联锁停机，IO 直接接入跑偏、拉绳开关。
- 油气注水站变频机组：压力、流量模拟量采集，自动调节输出频率，远传 4-20mA 信号至 SCADA。
真实案例
华北某 2×300MW 自备电厂，锅炉引风机 ACS800 原配基础控制板，多风机联动逻辑全部依赖中控 DCS，通讯中断时风机转速失控，炉膛负压剧烈波动。采购两块拆机 YPP110A 备件，停机 6 小时完成变频器内部板卡替换，使用 Drive AP 编写本地恒负压调节逻辑，原有 DI/AI 端子接线直接复用。改造后中控服务器检修、通讯断线期间，风机仍可本地自动调节，全年未再出现负压大幅波动导致的燃烧失调。
