描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通讯协议 | PROFIBUS DP（主站），IEC 61158 Type 3 |
| 接口 | DB9 公头（RS-485），电气隔离 |
| 传输速率 | 9.6 kbps～12 Mbps（自适应） |
| 最大从站数 | 126 个（含中继器） |
| 供电 | AC800M 背板供电（24V DC），无需外接电源 |
| 安装 | AC800M CPU 背板插槽，支持热插拔 |
| 诊断 | RUN/COM/ERR LED 指示灯，支持在线诊断 |
| 工作温度 | 0°C～+60°C |
| 防护等级 | IP20（柜内安装） |
| 兼容系统 | ABB AC800M、800xA、Symphony Plus |
产品深度介绍

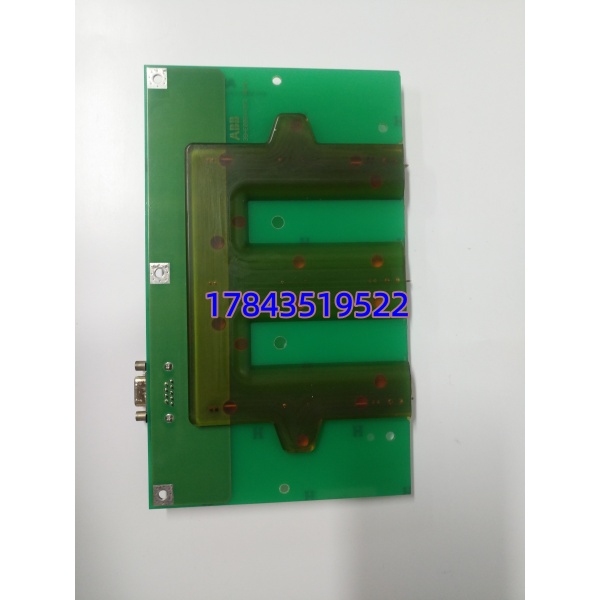

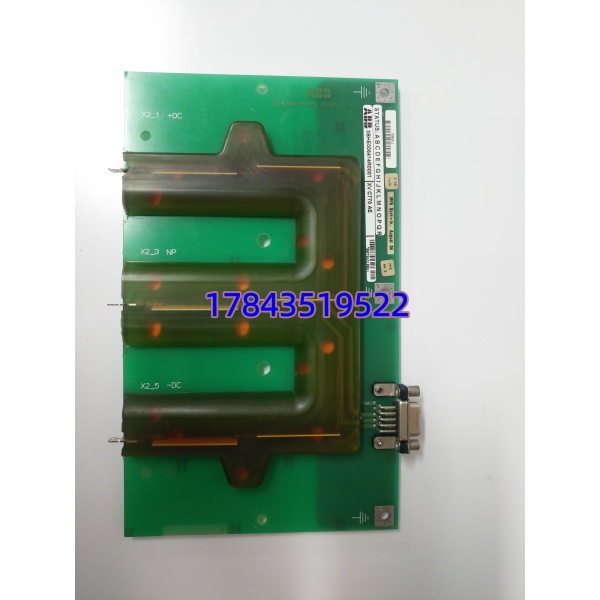

ABB XVC770AE 3BHE006414R0001 是 AC800M/800xA 平台专用的PROFIBUS DP 主站通讯模块，负责主控系统与现场 DP 从站（如 S800 I/O、第三方仪表、变频器）的数据交互。模块直接插装 CPU 背板，背板取电，支持热插拔，不中断系统运行即可更换。
它集成隔离 RS-485 接口，通讯速率最高 12Mbps，单网可带 126 个从站，适配大型分布式控制网络。配合 Control Builder M 可实现在线配置、诊断与程序下载，降低现场调试与维护难度。
应用场景与行业案例
工业现场大量仪表、变频器、I/O 站采用 PROFIBUS DP 协议，需稳定主站模块统一管理，否则易出现通讯卡顿、数据丢包。
- 石油化工 – 炼化装置 DP 网络连接反应釜、精馏塔的温度 / 压力 / 流量仪表与变频器，实现闭环控制与联锁保护，保障连续生产。
- 电力行业 – 电厂辅机控制用于锅炉、汽轮机、水处理系统的 DP 从站 I/O 与执行器通讯，冗余设计减少停机风险。
- 冶金行业 – 高炉 / 轧线自动化对接高炉上料、热风炉、轧机传动的 DP 设备，在强电磁干扰环境下稳定传输数据。
- 水处理 – 大型水厂 SCADA连接水泵、曝气设备、加药系统的 DP 从站，实现远程监控与自动调节，满足数据追溯要求。
案例：某化工园区 DCS 扩容2025 年，华东某化工园区扩建，新增 200 + 台 DP 仪表与变频器。原控制器通讯口不足，加装 XVC770AE 后，单模块挂载 80 个从站，通讯速率 1.5Mbps，数据刷新稳定，无丢包，热插拔更换不影响生产，项目提前 10 天投运。
核心卖点与差异化
- DP 主站高性能：最高 12Mbps，126 从站，适配大规模现场总线网络
- 热插拔设计：背板插槽直插，更换模块无需停机，降低维护风险
- 电气隔离防护：RS-485 接口隔离，抗电磁干扰，适配恶劣工况
- 在线诊断便捷：LED 状态灯 + 软件诊断，快速定位通讯故障
- 原生系统兼容：AC800M/800xA 即插即用，无需额外配置
