描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | XVC517AE10（主型号）/ 3BHB004744R0010（订货号） |
| 产品类型 | 中压门极驱动单元（MV-GDR） |
| 输入电压 | 5 VDC（工业标准驱动电源） |
| 输出电流 | 10 A / 通道（连续） |
| 开关频率 | 最高 10 kHz（适配中压变流器） |
| 工作温度 | -40 °C ~ +85 °C（宽温工业级） |
| 防护等级 | IP20（机柜安装防尘防触电） |
| 安装方式 | DIN 导轨安装（标准工业机柜） |
| 尺寸 | 120 mm × 80 mm × 30 mm（紧凑设计） |
| 重量 | 约 0.5 kg（轻量化适配） |
| 通信接口 | 预留 RS-485 调试接口（支持本地参数读写） |
| 核心保护 | 过流、过压、欠压、退饱和保护（工业级安全防护） |
产品深度介绍

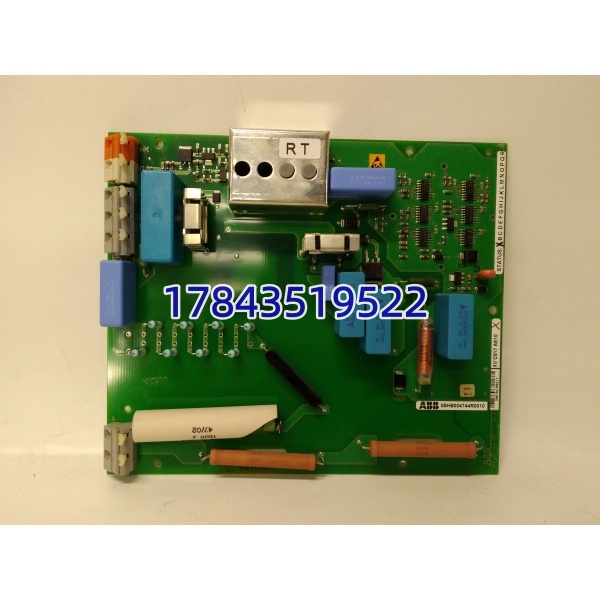

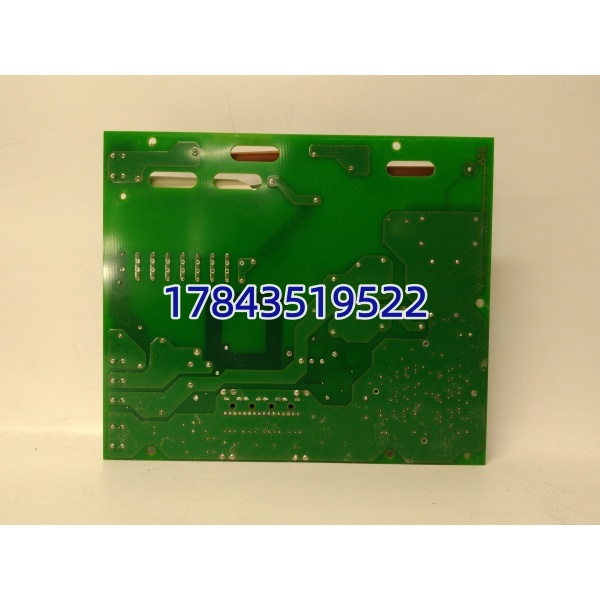

ABB XVC517AE10 3BHB004744R0010 是 XVC517 系列中压门极驱动单元，专为中压变频器、电力调节器、直流输电等功率电子系统设计，核心功能是驱动 IGBT/MOSFET 等功率半导体器件，实现精准、快速、可靠的开关控制。
作为中压系统的核心控制配件，该模块采用工业级加固设计，可耐受 -40 °C 至 +85 °C 宽温环境，适配电厂、石化、冶金等恶劣工况。内置多重保护机制，有效规避功率器件过流、过压损伤，同时支持 10 kHz 高频开关，满足中压设备动态响应要求。作为停产备件，其以成熟稳定的驱动架构、标准化接口设计，成为老旧中压系统替换与维保的首选，直接原位安装即可兼容原有系统，减少改造工程量。
应用场景与行业案例
工程痛点描述
中压变频器、电力变流设备的门极驱动模块失效，会直接导致功率器件烧毁、系统停机，甚至引发设备安全事故。这类模块原厂停产或订货周期超 8 周，现场抢修每小时损失可达数十万。老旧系统改造时，通用驱动模块无法匹配原系统接口与控制逻辑，强行替换易出现信号不兼容、保护失效等问题，增加调试风险与停机时间。
典型应用场景
- 电力行业 – 中压变频器用于发电厂、变电站风机、水泵变频控制，驱动 IGBT 模块实现转速精准调节，降低能耗。宽温设计适配电厂户外机柜环境，多重保护避免电网波动导致的器件损坏。
- 石油化工 – 高压电机驱动炼化厂压缩机、泵组的中压驱动系统，保障设备启停平稳，防止因驱动失效引发的工艺中断。模块抗电磁干扰能力强，适配化工厂强腐蚀、强电磁环境。
- 冶金行业 – 中频电源钢铁厂中频炉、轧机驱动系统，驱动功率器件实现高频电能转换，满足冶炼工艺的动态功率需求。工业级加固设计耐受冶金车间高温、粉尘、振动环境。
- 新能源 – 光伏 / 风电变流器光伏电站并网变流器、风电发电机驱动模块，实现直流与交流电能转换，保障电网稳定接入。高可靠性设计适配户外长期运行需求，降低运维成本。
真实案例
华东某电厂 10kV 中压变频器系统，驱动模块 XVC517AE10 3BHB004744R0010 故障，变频器报 “驱动异常” 停机，全厂辅机系统受影响，每小时损失约 15 万元。原厂已停产，常规订货交期 10 周，无法满足应急抢修需求。我方提供全新原装模块，完成通电自检、负载驱动、连续老化 24 小时全项测试，出具检测报告。模块 48 小时内送达，现场工程师直接 DIN 导轨替换，复位原有控制参数，变频器立即恢复运行。后续该厂批量储备该型号作为关键备件，彻底规避中压系统驱动故障导致的非计划停机。
SOP质量透明化检测
入库验收检测
来源追溯：核验ABB原厂装箱单、批次编码，核对订货号3BHB004744R0010与主型号XVC517AE10匹配
外观检查：模块无磕碰、无腐蚀、无烧蚀痕迹，PCB板无氧化、无划痕
版本核对：确认硬件版本为XVC517AE10，刻印清晰无误
附件核对：原厂标签、说明书、合格证齐全，批次信息可追溯
上机功能测试
测试环境：ABB中压驱动模拟测试台，复刻现场供电与负载工况
通电自检：5 VDC上电，模块指示灯正常，无报错，温升控制在5°C内
驱动测试：接入IGBT模拟负载，验证10 kHz开关信号输出稳定，无失真
连续老化：连续通电24小时，监测输出电流、电压波动，无异常波动
电气参数测试
绝缘电阻：500V摇表测试，绝缘电阻大于10 MΩ
耐压测试：模拟现场工况，耐受2 kV高压冲击无击穿
接点稳定性：连接器触点抗振动测试，无接触不良、断路现象
版本与标识验证
读取模块固件版本（如需），确认与原厂规格一致
核对型号、订货号、版本号，标注成套适配信息，避免错配
最终质检与包装
质检员逐项签字确认，张贴QC合格标签与检测日期
防静电袋密封，搭配防震气泡膜包装，避免运输损伤
可提供检测视频、照片、测试报告，支持客户现场核验
技术避坑指南
- 型号匹配错误XVC517AE10 与同系列 XVC517AE02 存在版本差异，3BHB004744R0010 与 3BHB004744R0002 接口与驱动逻辑不同，不可互换替换。替换前务必核对旧模块型号与订货号，避免直接错装导致系统烧毁。
- 驱动参数不匹配中压系统功率器件型号、开关频率不同，需匹配驱动模块的输出电流、电压规格。若原系统为 1.2kV IGBT，替换时需确认模块适配电压等级，避免低耐压驱动引发器件击穿。
- 接线与接地错误模块接地端子需严格按照原厂接线图连接，接地电阻不大于 4 Ω，否则会引发电磁干扰，导致驱动信号失真。拆卸前拍照记录接线位置，新装时严格对照复位，避免短路、错接。
- 静电防护不到位模块内部精密驱动芯片，拆装时未佩戴防静电手环、未在防静电台面操作，易被静电击穿。冬季干燥环境尤其需注意，建议提前开启静电消除设备。
- 安装环境不当模块为 IP20 防护，需安装在密闭机柜内，远离强热源、强变频器干扰区域。安装位置需预留散热空间，避免环境温度超过 85 °C 导致模块失效。
