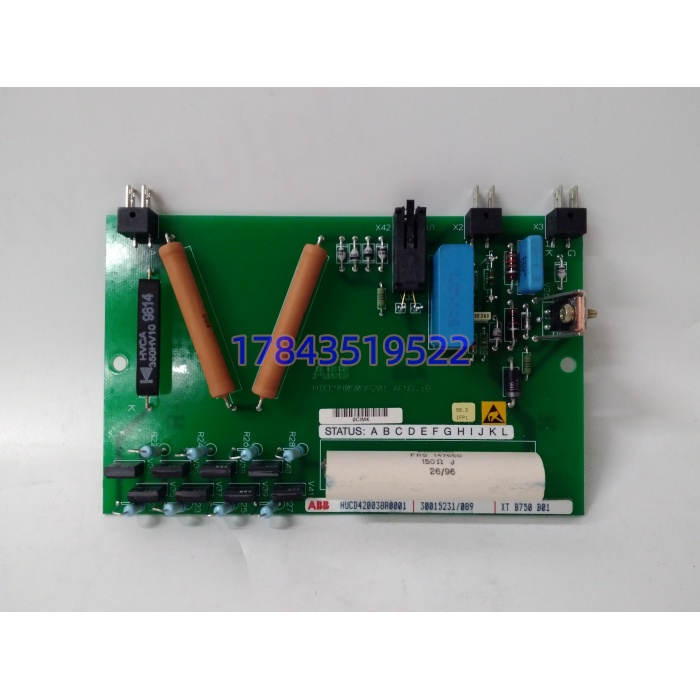

ABB 励磁备件 XTB750B01（HUCD420038R0001）信号输出接口板
ABB 励磁备件 XTB750B01（HUCD420038R0001）信号输出接口板 - 图片 2

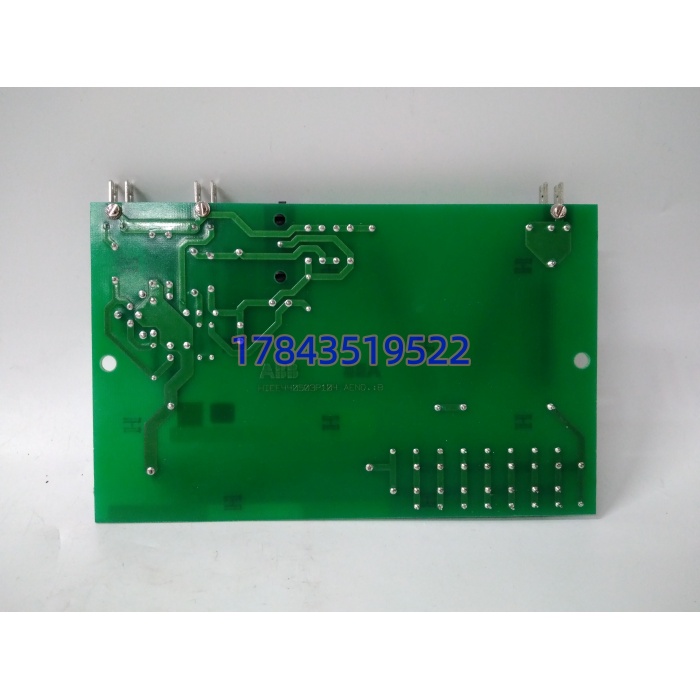

ABB 励磁备件 XTB750B01（HUCD420038R0001）信号输出接口板 - 图片 3

ABB 励磁备件 XTB750B01（HUCD420038R0001）信号输出接口板

原价为：¥8,767.00。当前价格为：¥6,786.00。

完整标识：

型号：XTB750B01

订货物料号：HUCD420038R0001

PCB 丝印编号：HIEE440503P201

品牌：ABB

适配平台：UNITROL 5000 / UNITROL-F 同步发电机静态励磁系统

硬件定位：励磁功率单元配套高压隔离 I/O 控制板；负责灭磁开关、整流柜断路器、冷却风机的状态采集、分合闸指令输出、回路故障在线监测。

重点提醒：板卡三段编码必须全部匹配；同系列存在 XTB750B02 衍生版本，硬件回路、光耦耐压、底层程序不通用，不可直接代换；原厂早已停止量产，市面货源以拆机检测件、少量尾库存为主，火电、水电存量机组大修刚需备件。

我要购买
分类：

描述

规格参数详情

参数项目 参数信息
板卡型号 XTB750B01
ABB 物料编码 HUCD420038R0001
PCB 版本编号 HIEE440503P201
适配励磁系统 UNITROL 5000、UNITROL-F 励磁调节器功率柜
供电 机箱背板 24VDC 供电
数字输入通道 4 路高压光隔 DI，支持 AC110V/220V 开关位置信号采集
数字输出通道 5 路光隔离驱动输出，输出分合闸 ENABLE 控制信号
辅助通道 8 路背板数字信号、4 路模拟量采集（用于同期回路监测）
通讯接口 双冗余 CAN 总线，背板通讯；附带 RS232 本地调试口
状态指示 运行绿灯、故障红灯双 LED 指示灯
核心特性 输出回路双通道监视，可检测分合闸回路断线、接地隐患
安装形式 标准插箱前插拔式 PCB 板卡
运行环境 -20℃ ~ +60℃，电控柜内无凝露
生命周期 原厂停产，无持续全新供货
配套调试软件 UNITROL Engineering Tool

产品介绍

XTB750B01 是 UNITROL5000 励磁功率柜里直接对接一次开关回路的关键接口板。调节器下发的灭磁开关分合指令、风机联锁指令全部经过这块板光电隔离后驱动外部回路；同时持续采集断路器辅助触点位置，一旦出现指令下发但位置无反馈，励磁系统立刻上报回路故障、闭锁强励功能。

现场多年调试踩坑要点：

  1. 采购务必核对三组编号：XTB750B01 + HUCD420038R0001 + HIEE440503P201，只看任意一组编号极易收到硬件版本不符的 XTB750B02，上机持续报通讯异常、输出驱动失效。
  2. 板卡内置大功率水泥电阻、高压光耦，运输严禁裸板运输；震动容易造成电阻引脚虚焊，运行期间随机出现开关位置信号丢失。
  3. 这块板承载 220VAC 开关量回路，板卡故障很多是外部二次回路接地、短路击穿光耦；换新板之前必须排查端子外部线路，避免再次烧毁备件。

应用场景

集中配套使用 ABB UNITROL5000 励磁装置的存量发电机组：

  • 火力发电厂、热电联产机组主励磁功率柜
  • 大中型水电站水轮发电机励磁系统
  • 钢铁、炼化自备电厂同步机组励磁改造与日常备件更换
  • 海外存量 UNITROL-F 励磁装置大修

典型故障现象：励磁后台频繁报 “灭磁开关位置异常”；下发合闸指令，开关无法动作；板卡故障红灯常亮，CAN 总线通讯中断。
