描述
产品详情

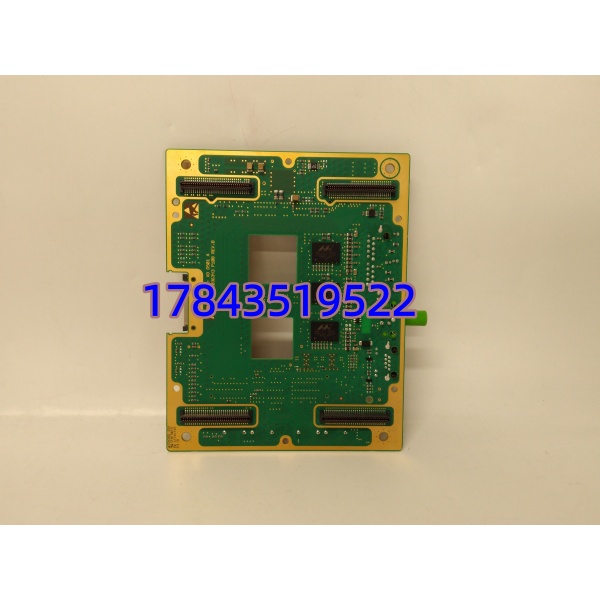

・型号：XDD501A101
・物料编号：3BHE036342R0101
・品牌：ABB
・系列：UNITROL 6000/6800 励磁系统
规格参数
| 参数项 | 技术指标 |
|---|---|
| 配套系统 | UNITROL 6000、UNITROL 6800 静态自并励励磁柜 |
| 采样通道 | 三相机端电压、转子励磁电流、同步电压多路模拟输入 |
| 隔离等级 | 现场强电侧与背板控制侧 2500VAC 光电隔离 |
| 采样精度 | 电压电流采集误差≤0.2% FS |
| 额定供电 | 机架背板 DC24V，整机功耗≤6W |
| 信号输出 | 同步整形脉冲、故障状态无源触点 |
| 硬件滤波 | 多级 RC 抗干扰滤波，抑制整流谐波、变频器杂波 |
| 冗余适配 | 支持 A/B/C 三冗余励磁机架成对配置 |
| 工作温度 | -20℃ ~ +70℃，电厂高低温配电室适配 |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无冷凝 |
| 安装方式 | 标准励磁机架槽位直插式 |
| 认证标准 | CE、IEC61000 电力电磁兼容标准 |
| 原厂状态 | 存量机组持续供货，无停产公告 |
产品介绍
XDD501A101（物料 3BHE036342R0101）是 UNITROL 大型发电机励磁柜前端信号处理板，发电机机端 PT、转子 CT、同步表二次信号全部接入本板，隔离降压后送入主控运算单元，闭环调节励磁电流稳定机端电压与无功功率。 普通通用采集板不兼容励磁侧强谐波环境，这款卡针对整流桥、可控硅产生的高频干扰优化滤波电路，不会出现采样值跳变引发的电压震荡；独立隔离回路避免现场 PT/CT 短路击穿主控 CPU。板上集成同步鉴相电路，保障并网同期信号稳定，减少非同期并网风险。型号中 XDD501A101 为功能型号，3BHE036342R0101 是原厂唯一采购物料编码，订货、备件核对以 3BHE 编码为准。
应用场景与行业案例
痛点切入
无专用隔离采集板时，励磁侧谐波窜入主控，机端电压频繁小幅波动，无功调节不稳定；PT 二次短路故障容易烧毁主控 CPU，整机励磁退出运行，发电机被迫解列停机；普通 IO 板无同步整形电路，同期并网时容易出现相位偏差。
典型场景
- 火电 300/660MW 汽轮发电机励磁柜：采集机端三相电压、转子电流，提供同期同步信号。
- 水电水轮发电机组 UNITROL 系统：宽温稳定运行，适配潮湿地下厂房机柜。
- 自备电厂燃气轮发电机：连续调节无功，适配电网调频调压要求。
- 冶金钢厂自备同步调相机：持续监测转子励磁回路，抑制电压闪变。
- 核电辅机同步发电机励磁控制：满足高可靠、低误动运维标准。
真实案例
某 600MW 火电机组 UNITROL 6800 励磁系统原配 XDD501A101 采样通道运放老化，中控机端电压曲线持续抖动，无功调节频繁来回振荡，班组只能人工手动调节励磁。采购同物料 3BHE036342R0101 备件更换，无需修改励磁调节参数、同期定值，上电自动识别采样回路。更换后电压波动幅度大幅收窄，同期并网相位偏差稳定在允许区间，连续运行 12 个月未再出现采样告警，电气班组反馈避免多次无功越限考核。
