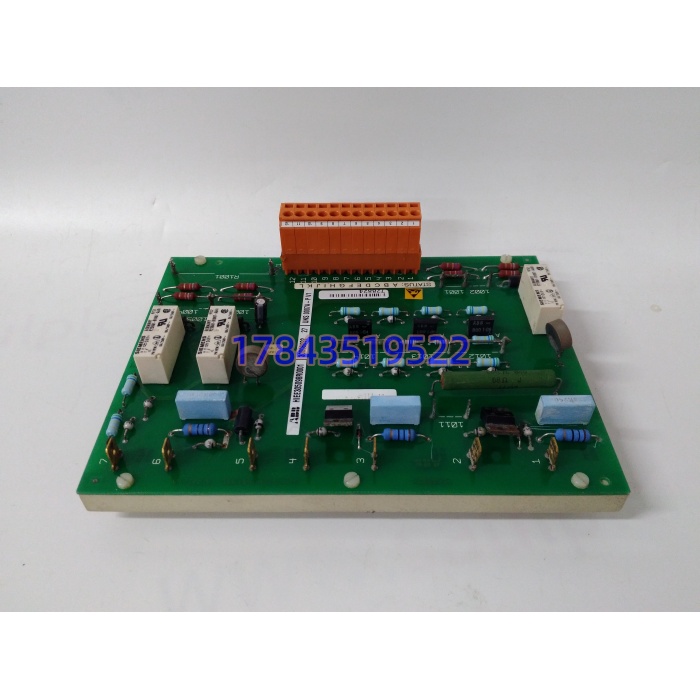

ABB UNS0007A-P V1 | UNITROL 励磁脉冲触发板
ABB UNS0007A-P V1 | UNITROL 励磁脉冲触发板 - 图片 2

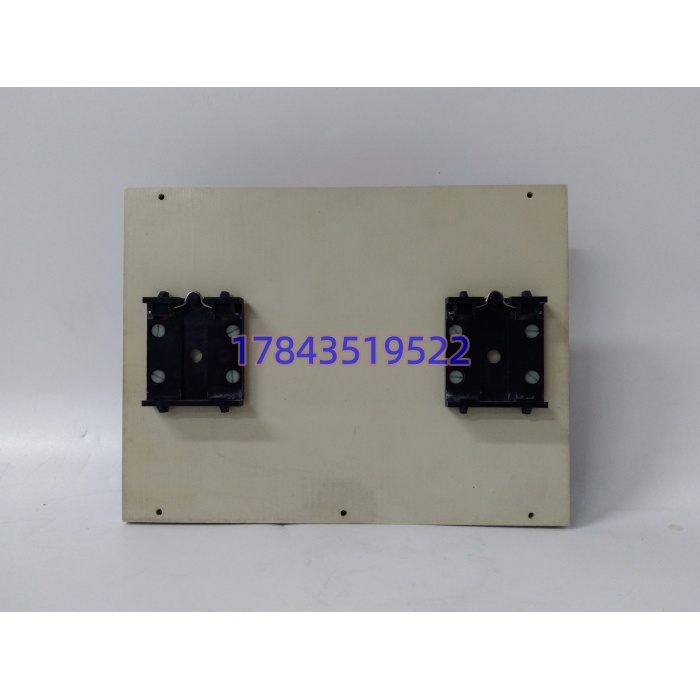

ABB UNS0007A-P V1 | UNITROL 励磁脉冲触发板 - 图片 3

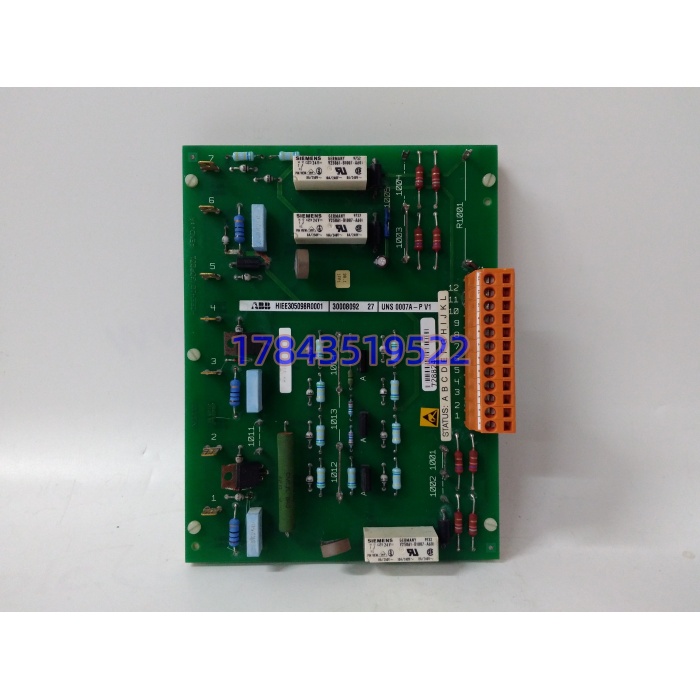

ABB UNS0007A-P V1 | UNITROL 励磁脉冲触发板 - 图片 4

ABB UNS0007A-P V1 | UNITROL 励磁脉冲触发板

原价为：¥9,878.00。当前价格为：¥6,787.00。

  • 型号：UNS0007A-P V1
  • 物料编码：HIEE305098R0001（成品组件编号）；HIEE410730P201（PCB 基板丝印号）
  • 品牌：ABB
  • 适配系列：UNITROL 5000 / UNITROL 6000 大型同步发电机静态励磁系统
  • 核心功能：接收主控板角度指令，生成六路光电隔离晶闸管触发脉冲，驱动整流功率桥；同步电压采样、脉冲同步锁定、失步保护监测，是励磁功率单元关键驱动板
  • 产品类型：可控硅脉冲触发控制板
  • 关键规格：6 路独立脉冲输出、同步电压检测、光电隔离输出、支持逆变工况；原厂逐步减产，存量机组依靠库存 / 拆机备件
我要购买
分类：

描述

产品详情

・型号：UNS0007A-P V1・成品料号：HIEE305098R0001・PCB 基板编号：HIEE410730P201・品牌：ABB・适配装置：UNITROL5000、UNITROL6000 大容量励磁系统

规格参数

参数项目 具体规格
完整标识 UNS0007A-P V1 / HIEE305098R0001 / HIEE410730P201
核心功能 同步电压采样、移相运算、六路晶闸管触发脉冲输出
脉冲通道 6 路光电隔离脉冲，适配三相全控整流桥
移相范围 0°～180° 电气角度，支持逆变灭磁区间
供电电源 机柜内部 24VDC 控制电源
典型功耗 ≤5W
配套对象 励磁主控板、可控硅功率整流单元
工作环境温度 0℃～60℃，控制柜内无凝露
存储温度 -40℃～+85℃
防护等级 IP20（仅限励磁柜内部安装）
涂层工艺 PCB 三防涂层，适应电站粉尘、潮湿工况
产品生命周期 原厂停产，无引脚兼容直替硬件

产品介绍

UNS0007A-P V1 是 UNITROL5000/6000 励磁系统功率回路核心触发板。三组编号对应同一块电路板：UNS0007A-P V1 为对外型号；HIEE305098R0001 是成套成品物料编码；HIEE410730P201 为裸 PCB 基板印刷编号，采购必须三码共同核对，规避改版硬件无法兼容问题。

板卡采集同步电压信号，接收 AVR 主控下发的触发角度指令，实时输出六路脉冲驱动可控硅。一旦该板异常，会出现励磁电流波动、无法建压、单桥缺脉冲、机组失磁跳闸。坦白讲，励磁柜内部谐波、电磁干扰极强，板卡脉冲变压器、电解电容长期高温运行容易老化。市面外观近似的衍生版本固件、脉冲时序不通用，直接上机极易造成整流桥元件击穿，采购严禁只核对单一编号。



应用场景与行业案例

痛点切入：大型火电、水电、燃气发电机组配套 UNITROL5000/6000 励磁装置。UNS0007A-P V1 故障典型现象：励磁电流抖动、空载电压不稳、启励失败；严重时造成发电机失磁保护动作、机组解列。发电机组检修窗口期紧张，原厂货期漫长，备件储备至关重要。

典型场景

  • 火力发电厂：300MW、600MW 机组 UNITROL5000 励磁系统
  • 大中型水电站水轮发电机静态励磁装置
  • 燃气轮机联合循环发电机组励磁控制柜
  • 大型自备电厂、冶金自备同步机组励磁系统

真实案例某 600MW 火电机组 UNITROL5000 励磁系统空载电压周期性漂移，励磁电流伴随小幅振荡。排查功率桥、PT 采样回路无异常，锁定机架 UNS0007A-P V1 触发板同步采样回路老化。利用机组调停窗口更换三码齐全的测试合格备件，重新核查同步接线、调整脉冲相位，电压振荡现象消除。现场经验：触发板隐性故障不会直接报硬件故障，优先表现为励磁参数波动，等到完全丢失脉冲会直接触发失磁保护。
