ABB UNITROL 1010 3BHE035301R1002 | 发电机励磁控制器 AVR 电压调节器

描述

关键技术规格

ABB UNITROL 1010 3BHE035301R1002 UNS 0121A-Z,V1 UN1010-0001

产品深度介绍

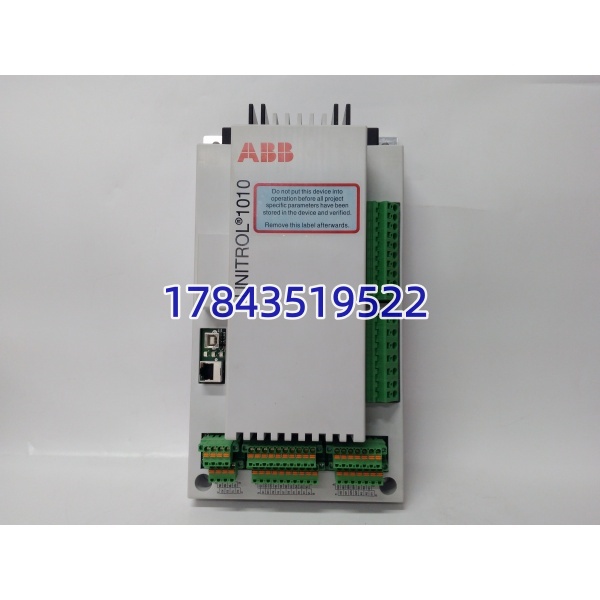

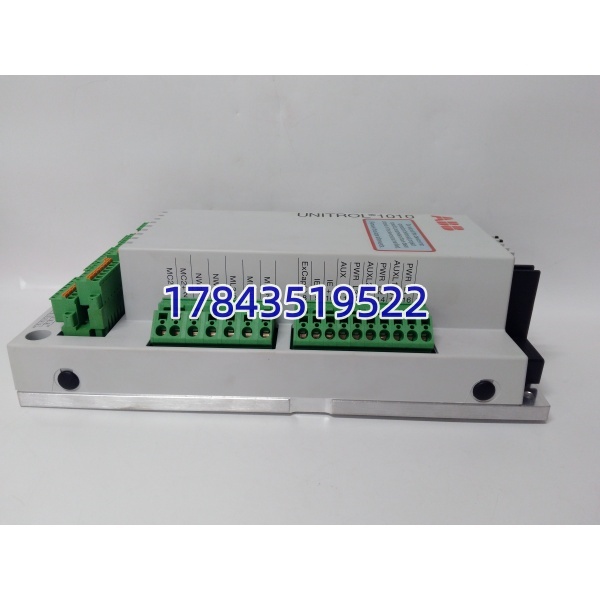

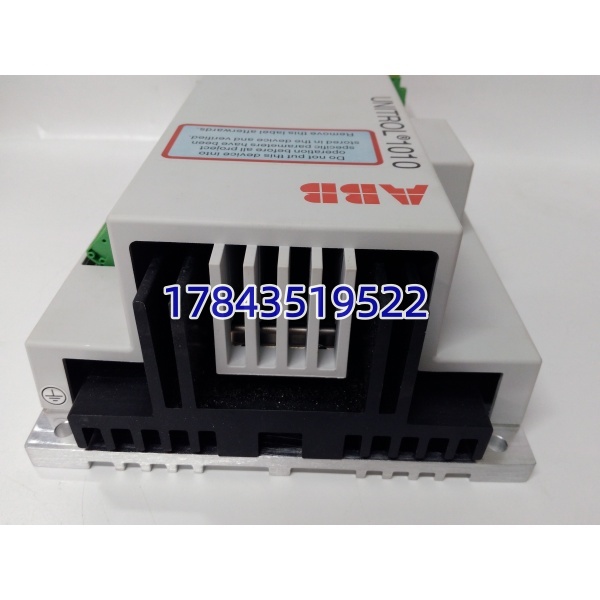

ABB UNITROL 1010 3BHE035301R1002 是 ABB UNITROL 1000 系列的高性能数字励磁控制器，专为中小型至大型同步发电机设计，是电厂励磁系统的核心控制单元。

它采用双处理器架构（控制 + 通信分离），集成高精度 AVR 算法与 IGBT 功率输出，励磁电流最大 20A，适配 50MVA 及以下发电机，可通过扩展适配更大容量机组。支持 1+1 热备冗余，切换无扰动；具备电压调节、无功补偿、并网同步、故障录波等功能，满足电网并网规范。广泛用于火电、水电、工业自备电厂，是老旧励磁系统改造的主流替换型号。

ABB UNITROL 1010 3BHE035301R1002 UNS 0121A-Z,V1 UN1010-0001

应用场景与行业案例

工程痛点描述

电厂发电机励磁系统老化，电压波动大、并网不稳定、故障频发；老旧模拟式 AVR 精度低、无冗余、通信能力弱，无法满足现代电网对电能质量与可靠性的要求，改造需兼容原励磁回路、短周期、高稳定性。

典型应用场景

1. 火力发电 – 汽轮发电机励磁控制适配 5–50MVA 汽轮发电机，实现启停、变负荷、甩负荷工况下的稳定励磁，抑制电压波动，保障并网稳定性。
2. 水力发电 – 水轮发电机控制针对负荷波动频繁的特点，快速调节励磁，抑制机组振荡，适配不同水头与负荷，保障孤网 / 并网运行稳定。
3. 工业自备电厂 – 钢铁 / 化工 / 水泥为企业自备发电机提供精密电压调节，稳定厂内电网电压，避免电压波动影响生产线设备，保障连续生产。
4. 燃气发电 – 分布式能源站适配燃气轮机发电机，支持快速并网与负荷跟踪，提升发电效率，满足分布式能源并网兼容性要求。
5. 船舶电力 – 船舶电站发电机符合 DNV 认证，适应船舶恶劣环境（震动、潮湿、温度变化），保障船舶电站电压稳定与供电可靠性。

真实案例

案例：某化工自备电厂励磁系统改造去年，华东某大型化工厂自备电厂的 4 台 25MVA 汽轮发电机原配模拟式 AVR 老化，电压波动达 ±2%，并网时冲击电流大，多次触发电网保护，影响化工装置稳定运行。

采用 UNITROL 1010 替换原 AVR，保留原有励磁功率回路，无需大幅改动接线；配置 1+1 冗余，双机热备；通过 CMT1000 软件快速调试，1 周完成 4 台机组改造。

改造后，电压调节精度提升至 ±0.2%，并网冲击电流降低 60%，无故障运行 1 年，未再出现电压波动与并网故障，保障了化工装置连续生产，年减少停机损失超千万元。

技术避坑指南

1. 励磁功率回路不匹配问题：新控制器励磁输出与原功率回路电压 / 电流不匹配，导致励磁不足或过流。避坑：替换前测量原励磁回路额定电压 / 电流，确认 UNITROL 1010 输出范围适配；必要时调整功率回路参数。案例：曾遇项目未核对参数，导致励磁输出过流，烧毁功率模块，重新匹配参数后恢复正常。
2. 冗余配置错误问题：1+1 冗余配置时，主备机地址冲突或切换逻辑错误，导致切换失败或数据错乱。避坑：配置前规划主备机 IP 地址与通信参数，严格按手册设置切换逻辑；上电后测试冗余切换功能。
3. 通信协议不兼容问题：与电厂 DCS/SCADA 系统连接不上，或数据读写异常。避坑：确认控制器固件版本与系统兼容；核对通信协议（IEC 61850/Modbus）、IP 地址、端口号与数据点表。
4. 电源波动导致误动作问题：厂内电压不稳，控制器频繁重启或励磁输出波动。避坑：采用稳压电源供电；电源电缆线径≥2.5mm²；远离变频器、电机等强干扰设备；必要时加装 UPS。
5. 静电与震动防护不到位问题：干燥季节拆装未做防静电措施，或现场震动大，导致内部电路损坏或接触不良。避坑：全程佩戴防静电手环，在防静电垫上操作；安装时采用防震底座，固定牢固，避免震动影响。
