描述
产品详情

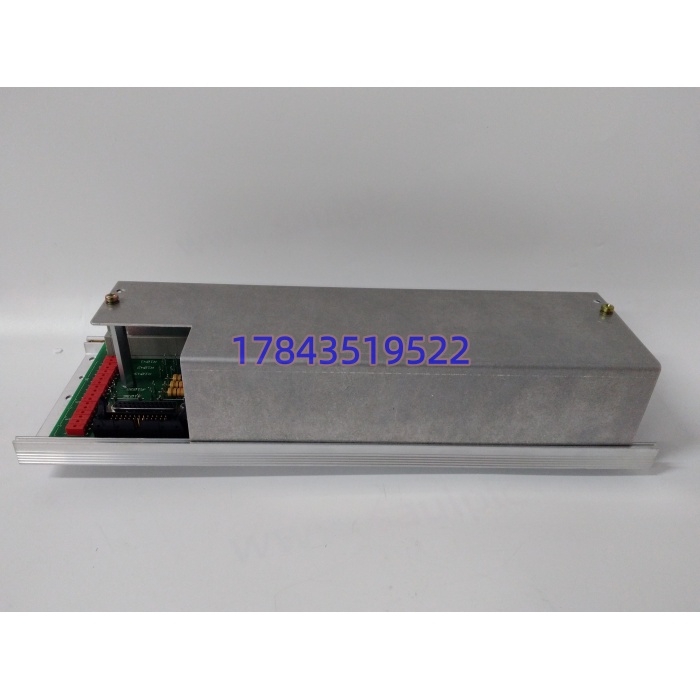

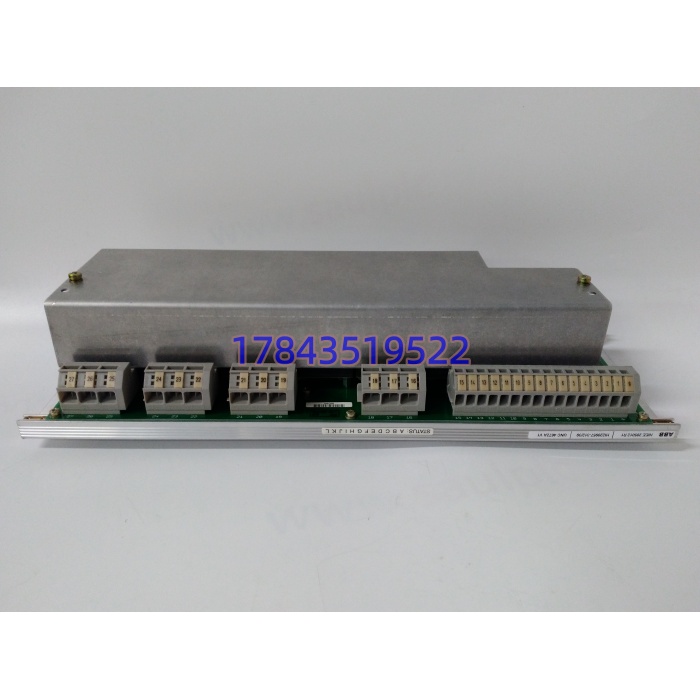

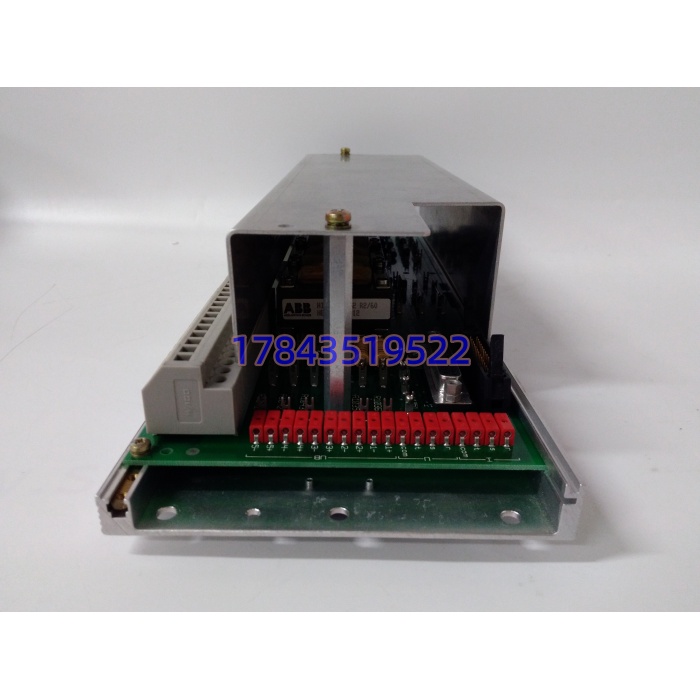

・型号：UNC4672A V1
・品牌：ABB
・系列：UNC4672 UNITROL5000 发电机组励磁功率触发板
规格参数
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | HIEE205012R1，硬件版本 V1，机身序列号 HI220957-31239 |
| 适配励磁系统 | UNITROL5000 水轮、汽轮发电机静态励磁功率柜 |
| 辅助供电 | AC 230 V ±10% |
| 同步采样回路 | 三相线电压同步采集，适配 0~120Hz 机组频率区间 |
| 脉冲输出 | 六路独立隔离可控硅触发脉冲，带脉冲丢失自检 |
| 强弱电隔离等级 | 2500 V AC 绝缘耐压（IEC 61010-1） |
| 板载诊断 | 同步失锁、脉冲故障、电源异常多路状态指示灯 |
| 硬件版本差异 | V1 初代适配标准整流桥，后续 V2 优化高频谐波抑制 |
| 工作环境温度 | -10 ℃ ~ +60 ℃，控制柜 IP20 密闭环境 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 抗振动标准 | 5G（10~500Hz，IEC 60068-2-6 工业规范） |
| 整机重量 | 约 430 g |
| 原厂生命周期 | 停产，Last-time-buy 采购通道开放至 2027 年末 |
| 配套主控单元 | UFC760 系列信号处理板、D674 功率驱动单元 |
产品介绍
（随机切入策略：D 核心数据驱动）依据原厂 Datasheet 标注，UNC4672A V1 承担整套 UNITROL5000 励磁系统同步电压采样与脉冲输出核心工作，板卡故障会直接切断可控硅触发信号，发电机转子失去励磁，机组触发失磁保护直接解列。板卡内置独立锁相环电路，可快速跟踪电网频率波动，适配水头波动大、启停频繁的水电机组，稳定控制无功输出。
严格来说，V1 初代硬件对现场谐波耐受能力偏弱，迭代 V2 版本增加滤波电路，二者端子定义、脉冲时序存在差异，不能无改造直接替换。存量水电站励磁设备服役周期普遍超十年，板卡内部电解电容、同步采样运放会逐年老化衰减，原厂停产后海外补货周期拉长，无缓冲备件时机组只能降无功运行，无法满足电网调度指标。提前储备备件可延后整套励磁系统改造大额投入，优化设备全生命周期 TCO。
应用场景与库存策略
励磁同步触发板无硬件冗余回路，单块板卡失效直接中断励磁调节，水电、火电停机损失包含电网考核、发电量缺口，备件归类为 A 类最高优先级关键件。原厂停产跨境采购周期超 3 个月，渠道现货溢价逐年走高。
- 大型混流水轮发电机组 UNITROL5000 励磁柜 | 汛期调峰任务重，停机直接影响区域电网稳定调度。库存策略：单台机组常备 1 块缓冲备件，厂区 3 台以上机组共享 1 块周转备件，分摊资金占用。
- 中小型径流电站励磁控制单元 | 多为无人值守机房，故障现场抢修路程耗时久。库存策略：执行 Last-time-buy 批量锁货，一次性储备未来 3 年更换需求，规避后期货源断档。
- 抽水蓄能机组励磁功率柜 | 频繁切换发电、抽水工况，板卡负载波动大，老化速度更快。库存策略：供应商寄售库存模式，按需领用结算，减少自有资金长期积压。
- 冶金自备电厂同步发电机励磁系统 | 发电配套轧钢主线，励磁故障同步造成轧制全线停产。库存策略：每两套机组储备 1 块共享备件，建立跨站点备件调拨机制。
真实案例：西南某中型水电厂 3 台机组配套 UNITROL5000 励磁系统，2025 年汛期 UNC4672A V1 同步采样回路损坏，厂区无备用板，原厂订货等待 13 周，机组长期低无功出力运行，连续多月收到电网调度罚单，合计损失 195 万。运维复盘后批量采购 5 块同型号板卡入库，对比罚款损失，备货资金回本周期不足 3 个月。
