描述
产品详情

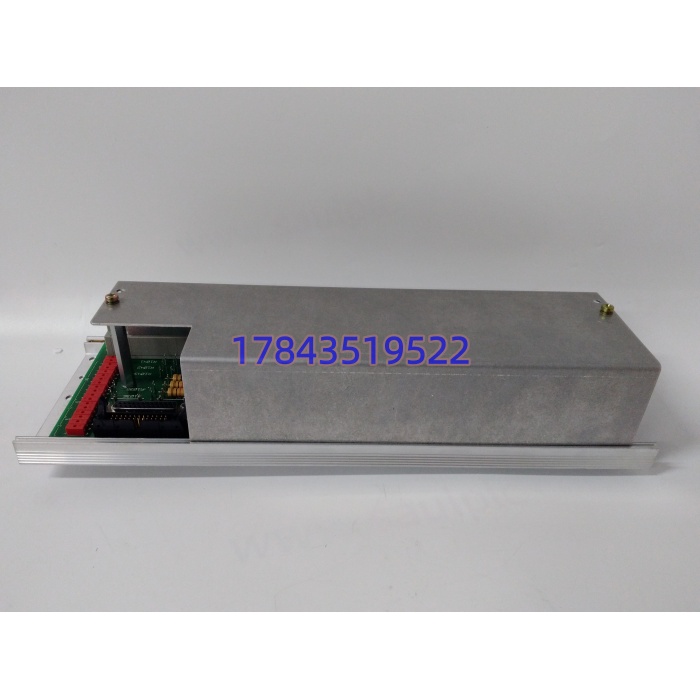

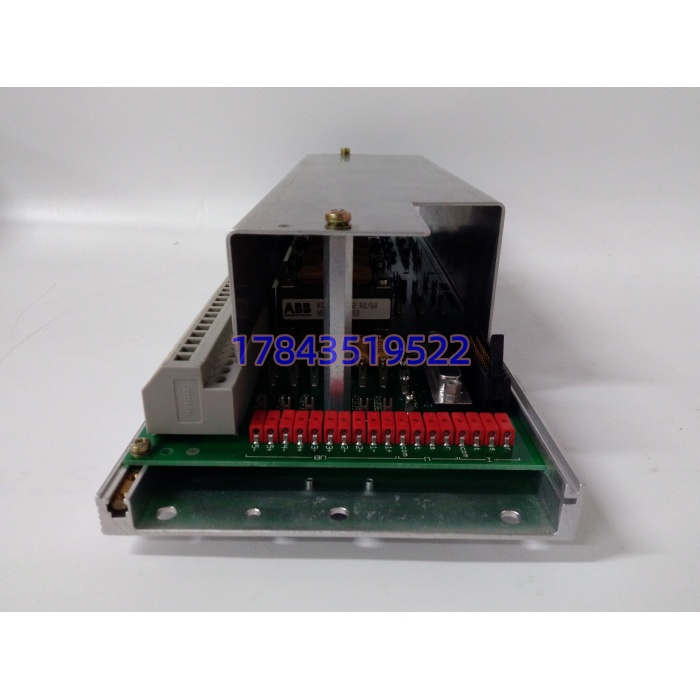

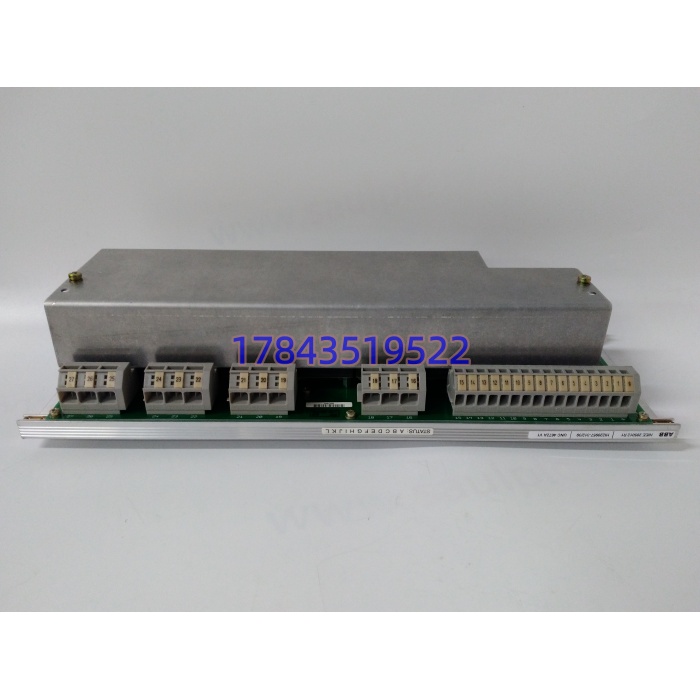

・型号：UNC4672A V1・物料编码：HIEE205012R1・序列号标识：HI220957-31239・品牌：ABB・系列：UNITROL 5000/6000 励磁控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 部件名称 | UNC4672A V1 测量接口模块 |
| 适配系统 | UNITROL 5000、UNITROL 6000 数字励磁调节器 |
| 信号类型 | ±10V 交流 / 直流模拟测量信号 |
| 电气隔离 | 信号回路与背板总线 2.5kV AC 隔离 |
| 模数转换 | 16 位 ADC 采样 |
| 信号精度 | 满量程误差≤±0.1% |
| 背板供电 | 由励磁机箱背板提供 ±15V、5V 直流电源 |
| 安装形式 | 标准机箱插卡式，导轨机箱插槽直插 |
| 工作温度 | -25℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%~95%，无冷凝 |
| 壳体结构 | 铝合金屏蔽外壳，抵御励磁柜晶闸管干扰 |
| 接线端子 | 欧式弹簧端子，多路模拟信号进出通道 |
产品介绍
UNC4672A V1（HIEE205012R1）是 UNITROL 励磁系统前端信号采集板，负责接入发电机机端电压、定子电流、励磁绕组温度等测点，完成滤波、电平转换、隔离处理，将标准化测量数据上传至 AVR 主控板，同时输出模拟指令信号。
坦白讲，很多电厂检修容易把它和同机箱其他 I/O 卡混淆。这块板是励磁调节的信号入口，信号异常直接造成调压漂移、无功波动。板卡长期受晶闸管投切电磁冲击，前端调理电路容易老化；不建议直接使用通用信号板替代，原厂 EMC 滤波设计针对励磁柜强干扰环境优化。
应用场景与行业案例
现场典型故障：板卡通道漂移，发电机电压调节曲线持续偏移，运行人员反复修改 AVR 参数无法稳定，排查互感器、二次回路耗时很久。
- 火电厂汽轮发电机组 UNITROL5000 励磁控制柜，机端电量信号采集。
- 水电厂水轮发电机励磁系统备件更换，存量机组不停机改造备货。
- 燃气联合循环电厂同步发电机，恒无功、恒功率因数控制信号采集。
- 自备电厂工业发电机励磁系统大修，维持原厂硬件架构不改动二次接线。
真实案例：某 135MW 火电机组发电机端电压持续小幅振荡，互感器校验、二次电缆排查均无异常。调停检修时更换 UNC4672A V1 接口板，电压波动现象消失。现场工程师总结：测量接口板属于励磁调节第一道关口，信号采集异常会放大整套 AVR 调节扰动，重要机组建议预留备件。
