描述
产品详情

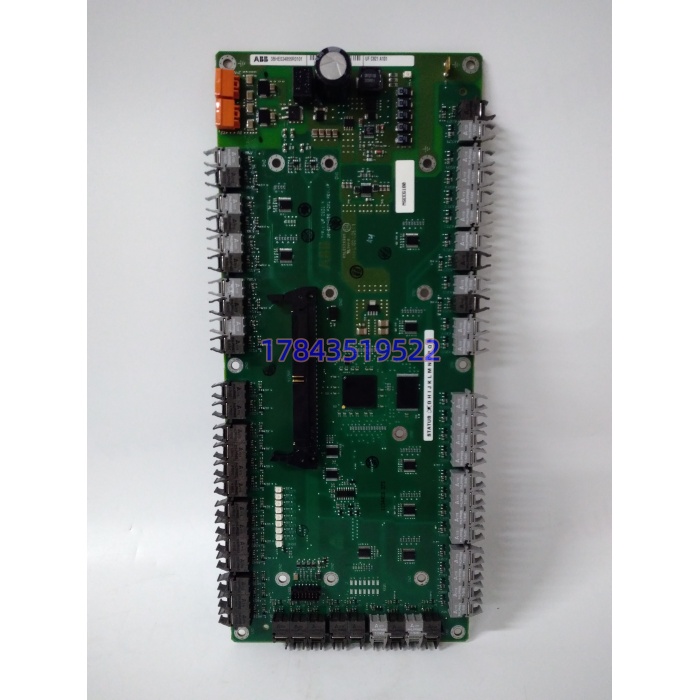

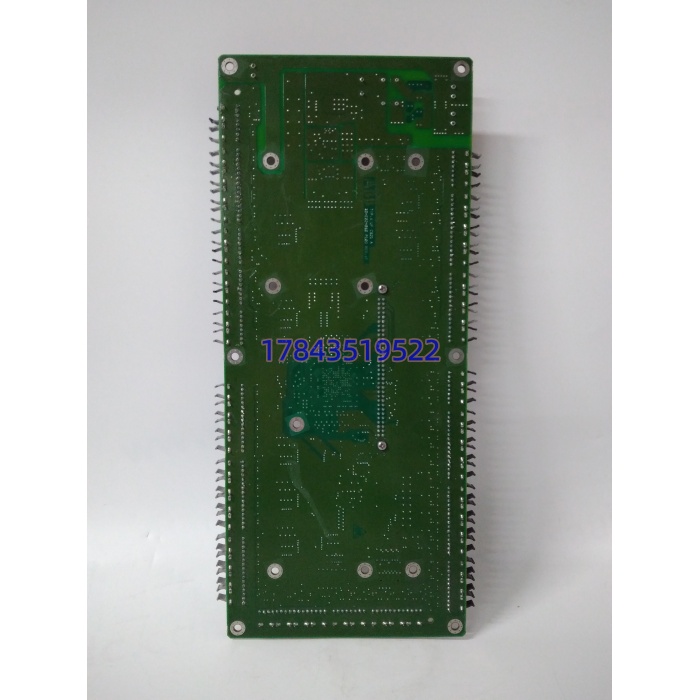

・功能型号：UFC921A101
・官方订货物料号：3BHE024855R0101
・板身印刷副编码：3BHE024856P201
・品牌：ABB
・系列：UNITROL 5000 发电机组数字静态励磁控制平台
规格参数
| 参数项目 | 参数数值 |
|---|---|
| 适配系统 | UNITROL 5000 全系列励磁控制柜机架，匹配 PDD500A101 主控、PPE091 功率单元、UDD406 脉冲板 |
| 板载模拟通道 | 8 路隔离 AI（励磁电压、电流、散热器温度采样），4 路 AO 调节输出 |
| 数字联锁 IO | 16 路 24V DI 故障触点采集、8 路 DO 保护动作输出 |
| 脉冲传输方式 | 多路光纤隔离晶闸管门极脉冲通道，时序同步精度≤1μs |
| 控制侧供电 | 24 V DC 背板取电，波动区间 19.2~30 V DC，整机稳态功耗 5.2 W |
| 高低压隔离等级 | 控制逻辑回路与功率采样回路 2000 V AC 绝缘，绝缘阻值＞10 MΩ |
| 内置硬件保护 | 输入浪涌 TVS 抑制、脉冲断线自锁、过温停机、IO 短路闭锁 |
| 背板通讯 | UNITROL 私有高速并行总线，双向同步 AVR 调节与故障数据 |
| 工作温度区间 | -20 ℃ ~ +60 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 整机尺寸重量 | 333 mm × 158 mm × 30 mm，净重约 0.34 kg（原厂样本数据） |
| MTBF 参考值 | 302,000 小时（25℃无尘机房恒温工况） |
| 执行行业规范 | IEC 61000 工业电磁兼容、IEC 60034 旋转电机励磁安全标准 |
| 表面工艺 | 全板防潮绝缘涂层，适配电厂高湿、粉尘机柜环境 |
产品介绍
（随机切入策略：A 场景痛点）火电、水电励磁运维班组遇到的大面积励磁失效故障，大多根源在一体化接口主板，UFC921A101 作为 UNITROL5000 系统唯一同时承载采样、脉冲转发、联锁 IO 的中转硬件，一旦通道驱动芯片击穿，励磁电压电流测量、晶闸管触发脉冲、现场保护触点全部失联，机组瞬间触发失磁保护解列，直接中断并网对外供电。严格来说，该板卡光纤时序、隔离架构、底层总线协议无法兼容新一代 UNITROL 6000 平台，整套励磁柜体改造需同步更换主控、功率驱动全部底层硬件，停机窗口至少 72 小时；多数存量电厂年度大修窗口不足以支撑长时间停机改造，只能依靠储备同型号原装备件维持连续发电。从备件总拥有成本测算，原厂标准订货交期可达 18 周，海外零散现货溢价普遍超 42%。常备缓冲库存可规避非计划停机带来的发电量亏损，同时分摊国际空运、报关产生的额外运维支出。板卡分区独立隔离电路，单一路 IO 或脉冲故障不会连锁击穿主控 PDD500A101，大幅缩小故障波及范围。
应用场景与库存策略
痛点切入
存量 UNITROL 5000 励磁设备逐步迈入生命周期中后期，ABB 持续压缩 UFC921 系列一体化主板产能，市面流通现货逐年缩减。接口主板损坏后，发电机电压、无功调节失去测量与执行载体，机组只能切至手动励磁模式，运维人员 24 小时就地值守，存在电网电压大幅波动、机组飞车安全隐患。该型号属于 A 类最高优先级关键备件，无第三方合规仿制件，未提前执行 Last-time-buy 战略囤货，故障后会陷入长期等待海外零星调货的被动局面。
典型场景与备货建议
- 火电厂汽轮发电机组励磁柜：整套励磁采样、脉冲、联锁逻辑全部依托该板卡，故障直接触发机组解列。备货建议：每台发电机组留存 1 件缓冲库存，划入 A 类核心备件，重订货点设置为 1，库存清零立刻启动批量寻源采购。
- 钢铁自备电厂同步发电机组：厂区电网谐波干扰强，光纤收发、采样运算元器件损耗速度更快。备货建议：3~5 台机组共享 1 件备件，建立跨机组调拨台账，压缩全厂备件资金占用。
- 炼化余热发电励磁装置：车间粉尘、温差偏大，板卡电解电容老化加速。备货建议：每套余热机组常备全新原装件，不采用供应商寄售库存，翻新件高低压隔离耐压不足，易出现采样漂移、脉冲丢失引发励磁震荡。
- 偏远库区水轮发电机组：山区物流运输周期长，应急调货响应慢。备货建议：两套励磁机柜储备 1 件，持续跟踪原厂停产备货公告，窗口期追加 2~3 件战略囤货。
真实案例
西南某自备电厂 3 台 60MW 汽轮机组配套 UFC921A101 主板。去年汛期其中一块板卡模拟采样放大芯片击穿，厂区无备用备件，原厂常规交期 16 周，加急空运仍耗时 21 天。期间对应机组长期降 70% 负荷运行，月度发电量缺口、电网调度罚金合计超 210 万元。后续运维优化库存方案，一次性采购 2 件现货存入备件库，周边四座自备电厂搭建备件共享调拨机制，同类故障停机时长缩短至 4 小时内。
