描述
产品详情

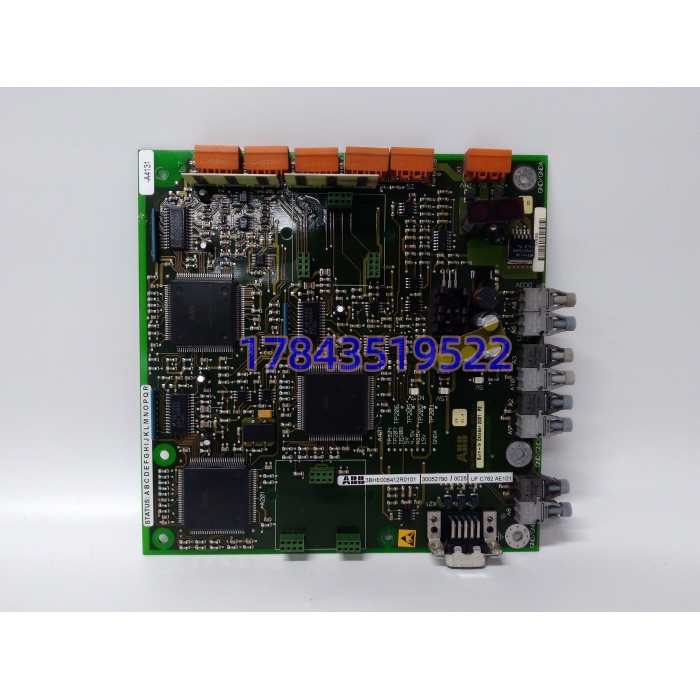

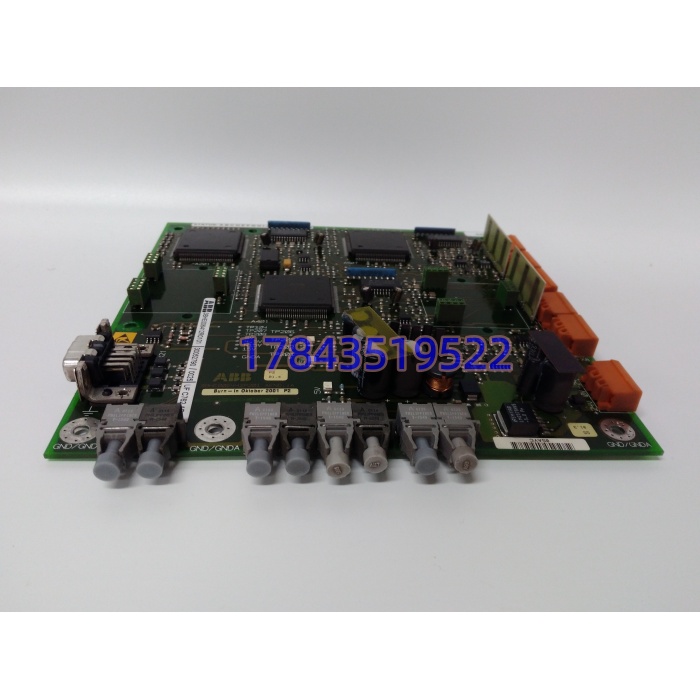

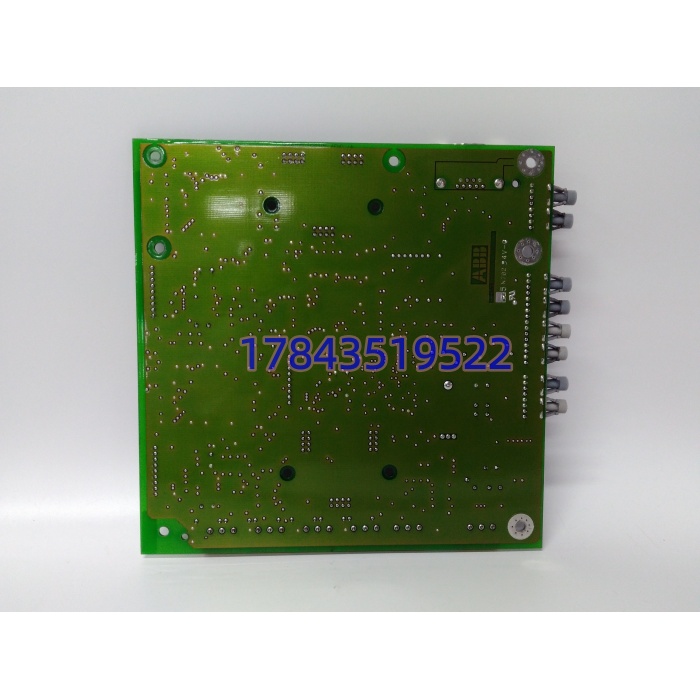

・型号：UFC762AE101 3BHE006412R0101・品牌：ABB・系列：ACS800 变频器
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | ACS800 变频器机箱内置插装板卡 |
| 编程支持 | DPL 驱动编程语言，搭配 DriveComposer 工具下载逻辑 |
| 模拟输入 | 2 路，4‑20mA / 0‑10V 可配置，12 位分辨率 |
| 模拟输出 | 2 路，4‑20mA 输出 |
| 数字输入 | 4 路 DC24V 数字输入 |
| 数字输出 | 2 路继电器输出、2 路晶体管输出 |
| 扩展接口 | 2 个插槽，可加装 Profibus‑DP 等总线适配器 |
| 状态指示 | 板载 LED，用于故障、运行状态目视诊断 |
| 供电 | 由 ACS800 变频器内部电源供电 |
| 工作温度 | 0℃ ~ +60℃，机柜内无凝露 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、功能测试备件 |
| 静电要求 | ESD 敏感器件，拆装必须佩戴防静电手环，禁止徒手触碰板上芯片引脚 |
产品介绍
UFC762AE101 是 ACS800 变频器的内置可编程扩展板，在变频器原有电机调节功能之外，增加本地 I/O 与逻辑处理能力，可直接在变频器内部完成联锁、泵轮换、就地 PID 控制，不用全部依赖外部 PLC 下发指令，降低总线通讯压力。板卡本身不存储变频器完整参数，大部分电机参数保存在变频器主控制板。
坦白讲，现场高发故障集中在通道芯片损坏、板载电解电容老化，故障现象多为部分 I/O 点无响应、DPL 程序报错、总线适配器识别失败。不能拿其他 ACS800 系列附属板卡直接盲替换，插槽定义、硬件资源不匹配。很多工厂大功率变频改造工程量大、停机窗口紧张，优先储备经过整机测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，循环水泵机组依靠 UFC762AE101 执行泵组轮换和就地 PID 调节，板卡故障之后，全部就地联锁失效，只能切至上位机手动控制。整套变频器硬件升级，需要重新调试电机参数、改写 DPL 逻辑，调试周期长，工艺不允许长时间停机。
典型场景
- 化工循环水泵房 ACS800 大功率变频柜，板卡执行泵轮换逻辑，减少 PLC 程序点位占用。
- 冶金风机驱动变频装置，就地完成联锁判断，总线通讯中断时可维持基础就地控制。
- 水处理大型供水变频系统，原有 DPL 逻辑已经定型，不希望改动整套变频架构。
- 电厂辅机存量 变频设备，原厂不再供货全新板卡，依靠备件轮换维持运行。
真实案例：某化工厂循环水站，一台 水泵变频器报 UFC762AE101 板卡故障，本地模拟量采集失效，就地联锁逻辑不执行，只能依靠中控远程操作。排查变频器主板、外部传感器接线没有异常，定位扩展板硬件损坏。采购经过联机测试的拆机备件，办理停电作业，断电更换板卡；重新下载原有 DPL 程序，逐个校验模拟量、数字量通道，测试泵组轮换联锁，变频器无报错，设备恢复就地自动控制。事后工程师感慨，这类内置可编程板卡，DPL 工程一定要做好备份，备件更换时直接下装，节省大量调试时间。
