描述
关键技术规格
- 模拟量输入：8 路（4-20mA/0-10V 软件配置），输入阻抗≥1MΩ
- 模拟量输出：4 路（4-20mA），负载 0-500Ω，线性度≤0.05%
- 数字量输入：16 路（干 / 湿接点可选），响应时间≤1ms
- 数字量输出：8 路（继电器，250V AC/5A）
- 分辨率：16 位 ADC/DAC
- 测量精度：±0.1% 满量程（25°C）
- 通信接口：1× 千兆以太网、2×RS485（Modbus-TCP/RTU）
- 供电：110/220V AC±15% 或 24V DC
- 功耗：≤12W
- 工作温度：-35°C ~ +80°C
- 防护等级：IP66
- 尺寸（长 × 宽 × 高）：150×125×35mm
- 重量：约 0.48kg
- 认证：CE、RoHS、IEC 61010-1、IEC 61326-1
产品深度介绍

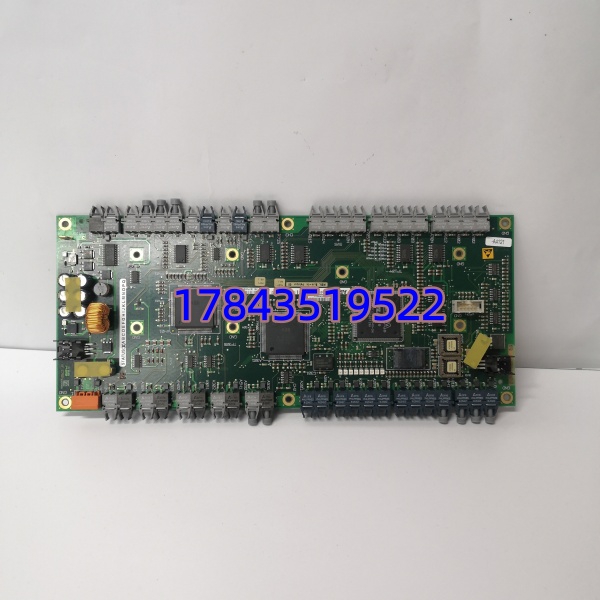

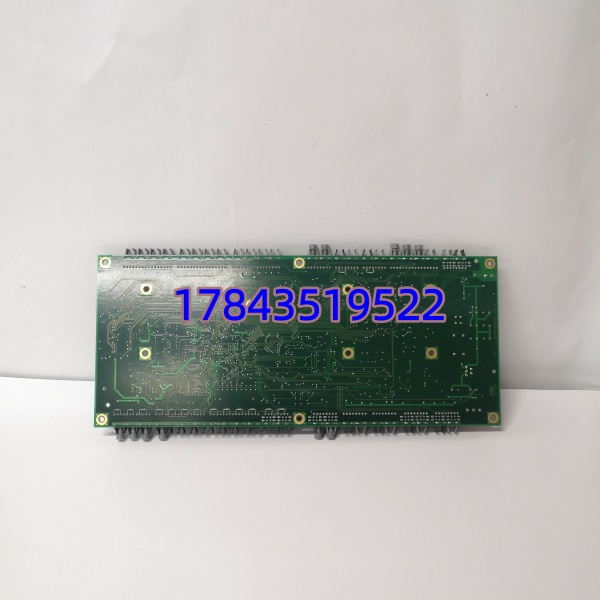

ABB UFC760BE42 3BHE004573R1042 是 ABB Symphony Plus 系统的核心接口板，专为复杂工业过程控制设计，承担现场信号与 DCS/PLC 之间的转换与传输任务。模块集成多通道模拟 / 数字 I/O 与双通信接口，可直接接入温度、压力、液位等传感器及执行器，将信号高精度转换后上传控制器，同时接收控制指令输出驱动现场设备。
采用工业级强化设计，宽温运行与 IP66 防护适配高温、粉尘、潮湿等恶劣工况；16 位高精度转换与 ±0.1% 精度保障工艺参数精准控制；双通信接口支持冗余通信，避免信号中断风险，广泛适用于发电、石化等关键连续生产领域。
应用场景与行业案例
工程痛点
连续生产中信号采集不准或接口板故障，易导致参数失控、设备误动或生产线停机，每小时损失可达数十万。
典型应用场景
- 火力发电：锅炉汽包水位、蒸汽温度 / 压力信号采集，汽轮机辅机控制。
- 石油化工：精馏塔、反应釜温度 / 压力 / 流量监测，防爆区域信号处理。
- 冶金行业：高炉风口温度、冷却水压采集，轧机张力与速度控制。
- 大型水处理：污水池 pH 值、溶解氧、液位监测，加药泵与阀门控制。
- 天然气处理：管道压力、流量、温度监控，压缩机组联锁控制。
真实案例
去年，某大型电厂 Symphony Plus 系统中一块 UFC760BE42 接口板故障，导致锅炉关键参数信号中断，机组面临降负荷风险。原厂调货需 7 周，降负荷每日损失超 300 万。我们提供现货模块，48 小时内完成测试发货，工程师现场更换后系统快速恢复，避免重大损失。事后该企业采购 2 块同型号作为关键备件储备。
核心卖点与差异化
- 多信号集成：8AI/4AO/16DI/8DO 一体化，减少模块数量与 cabinet 空间。
- 高精度转换：16 位分辨率，±0.1% 满量程精度，保障工艺控制精准度。
- 宽温高防护：-35°C~+80°C 运行，IP66 防护，适配恶劣工况。
- 冗余通信：双 RS485 + 千兆以太网，支持通信冗余，降低信号中断风险。
- 低功耗稳定：≤12W 功耗，长期运行温升低，减少故障概率。
- 完善质保：全新原装，12 个月质保，提供入库验收、上机测试报告。
